Настенная витрина Shelly: различия между версиями

Материал из База знаний Shelly
← Предыдущая правкаСледующая правка →
отменитьimported>Unknown user
imported>Unknown user
Нет описания правки
imported>Unknown user
Нет описания правки
Строка 1: Строка 1:
[[File:wall_display_stand.png]]
[[File:Shelly_Wall_Display.png]]

== Идентификация устройства ==

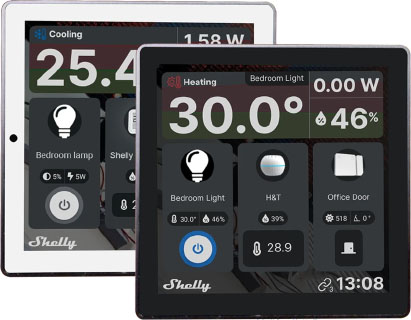

* Название устройства: '''Shelly Wall Display'''
* Модель устройства: '''SAWD1'''


== Краткое описание ==
== Краткое описание ==


Настольная подставка для настенного дисплея Shelly с возможностью установки розетки Shelly
Shelly Wall Display (Устройство) — это панель управления умным домом с 4-дюймовым цветным дисплеем и функцией переключения цепей нагрузки.
''''''
для настенной подставки или USB-зарядного устройства Shelly для настенной подставки.


== Основные характеристики ==
== Основные характеристики ==


* Одноконтактная вилка (Schuko, тип F, CEE 7/4).
* Сенсорный 4-дюймовый цветной дисплей

* Простая навигация и настраиваемый главный экран
* Противоскользящая накладка на нижней части, которая предотвращает смещение настольной подставки Shelly для настенного дисплея при использовании сенсорного экрана настенного дисплея Shelly.
* Встроенное реле для управления бытовой техникой

* Встроенные датчики температуры, влажности и освещенности
* Настольная подставка Shelly для настенного дисплея устанавливает угол обзора Shelly менее 35° для удобства взаимодействия.
* Мониторинг энергопотребления всех устройств в комнате в вашей учетной записи Shelly Smart Control


== Основные области применения ==
== Основные области применения ==


* Жилые помещения
* Жилые дома
* Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
* Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
* Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
* Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
* Государственные/муниципальные учреждения
* Государственные/муниципальные учреждения
* Университеты/колледжи
* Университет/колледж

== Интеграции ==

Н/Д

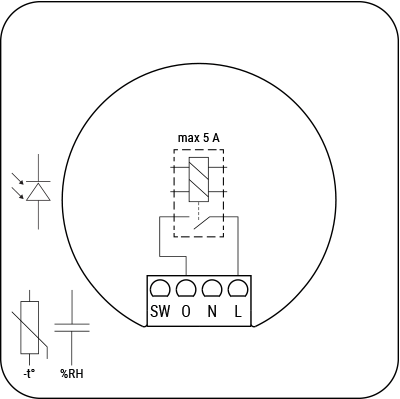

== Упрощенная внутренняя схема ==
== Упрощенная внутренняя схема ==


[[File:stand.png]]
[[File:Wall-Display-internal-schematics.png]]

== Электрические интерфейсы устройства ==

=== Входы ===

* 1 вход для переключателя/кнопки на винтовых клеммах
* 2 входа питания на винтовых клеммах: N и L

=== Выходы ===

* 1 релейный выход

== Возможности подключения ==

* Wi-Fi
* Bluetooth

== Функции безопасности ==

Н/Д

== Поддерживаемые типы нагрузки ==

* Резистивная (лампы накаливания, нагревательные приборы)
* Емкостная (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
* Индуктивная с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры, стиральные машины, сушильные машины)

== Пользовательский интерфейс ==

Сенсорный 4-дюймовый цветной дисплей с полностью настраиваемым расположением элементов и следующими индикаторами:


== Технические характеристики ==
== Технические характеристики ==
Строка 37: Строка 74:
|-
|-
| Размеры (ВхШхГ):
| Размеры (ВхШхГ):
| 87x87x113 мм / 3,43x3,43x5,24 дюйма
| 85x85x30 мм / 3,35x3,35x1,18 дюйма
|-
|-
| Вес:
| Вес:
| 314 г / 11,08 унции
| 180 г / 6,35 унции
|-
| Максимальный крутящий момент винтовых клемм:
| 0,4 Нм / 4,43 фунта
|-
| Сечение проводника:
| 0,5–2,5 мм² / 20–14 AWG (одножильный, многожильный и наконечники типа "шнурок")
|-
| Длина зачищенного проводника:
| 6–7 мм / 0,24–0,28 в
|-
| Монтаж:
| Настенная коробка
|-
|-
| Материал корпуса:
| Материал корпуса:
| Пластик
| Пластик, алюMiniй, стекло
|-
|-
| Цвет корпуса:
| Цвет корпуса:
| Белый Черный
| Черный или белый
|-
|-
| colspan="2" | Условия окружающей среды
| colspan="2" | Условия эксплуатации
|-
|-
| Рабочая температура окружающей среды:
| Рабочая температура окружающей среды:
| от -20°C до 40°C / от -5°F до 105°F
| -20 °C до 40 °C / -5 °F до 105 °F
|-
|-
| Влажность:
| Влажность:
| от 30% до 70% относительной влажности
| 30 % до 70 % относительной влажности
|-
| Максимальная высота:
| 2000 м / 6562 фута
|-
| colspan="2" | Электропитание
|-
| Питание:
| 230 В переменного тока, 50/60 Гц
|-
| Потребляемая мощность:
| < 1 Вт
|-
| colspan="2" | Номинальные параметры выходных цепей
|-
| Максимальное коммутируемое напряжение:
| 230 В переменного тока
|-
| Максимальный коммутируемый ток:
| 5 A
|-
| colspan="2" | Датчики, измерительные приборы
|-
| Датчик внутренней температуры:
| Нет
|-
| Датчик температуры окружающей среды:
| Да
|-
| Датчик влажности:
| Да
|-
| Датчик освещенности:
| Да
|-
| colspan="2" | Радио
|-
| colspan="2" | Wi-Fi
|-
| Протокол:
| 802.11 b/g/n
|-
| Диапазон радиочастот:
| 2401 - 2495 МГц
|-
| Максимальная мощность радиочастот:
| < 20 дБм
|-
| Дальность действия:
| До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий)
|-
| colspan="2" | Bluetooth
|-
| Протокол:
| 4.2
|-
| Диапазон радиочастот:
| 2400 - 2483,5 МГц
|-
| Макс. мощность ВЧ:
| < 4 дБм
|-
| Дальность действия:
| До 10 м / 33 фута в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий)
|-
|-
| colspan="2" | Электрические характеристики
| colspan="2" | Микроконтроллер
|-
|-
| Источник питания:
| Процессор:
| 230 - 240 В~ 50/60 Гц
| MTK6580
|-
| ОЗУ:
| 1 ГБ
|-
| Флэш-память:
| 8 ГБ
|-
| colspan="2" | Возможности прошивки
|-
| Расписания:
| 20
|-
| Веб-хуки (действия по URL):
| 20 с 2 URL на каждый хук…
|-
| Скриптинг:
| Нет
|-
| MQTT:
| Да
|}
|}


== Схемы подключения ==
== Основные схемы подключения ==


=== Установка модуля питания и дисплея ===
== ==


[[File:1-01.png]]
=== Легенда ===


[[File:1-02.png]]
== {| class="wikitable"
|-
! colspan="2" | Клеммы
! colspan="2" | Провода
|-
| SW
| Клемма входа переключателя
| N
| Нейтральный провод
|-
| O
| Клемма выхода
| L
| Провод фазы (230 В переменного тока, 50/60 Гц)
|-
| N
| Клемма нейтрали
|
|
|-
| L
| Клемма фазы (230 В переменного тока, 50/60 Гц)
|
|
|} ==


[[File:1-03.png]]
== Shelly Smart Control ==


=== Установка электрической розетки типа F (CEE 7/3) ===
* Добавление устройства в Shelly Smart Control


[[File:2-01.png]]
== Веб-интерфейс пользователя Shelly ==


[[File:2-02.png]]
* Руководство по веб-интерфейсу настенного дисплея Shelly


[[File:2-03.png]]
== Компоненты и API ==


=== Установка источника питания USB ===
[https://shelly-api-docs.shelly.cloud/ Все устройства и сервисы Shelly]


[[File:2-01.png]]
== Соответствие требованиям ==


[[File:usb_charger-wiring-01.png]]
*

Shelly Многоязычная декларация соответствия ЕС для настенных дисплеев 2025-07-23.pdf
[[File:_.png]]
*

Заявление о соответствии Shelly Wall Display White UK PSTI ACT.pdf
-
*
Заявление о соответствии Shelly Wall Display Black UK PSTI ACT.pdf
*
Сертификат Shelly Wall Display AU NZ на пригодность.pdf


== Поиск и устранение неисправностей ==
Архив соответствия


…
Многоязычная декларация соответствия ЕС для настенных дисплеев Shelly 17 2023-09-29.pdf

== Соответствие и сертификация ==

=== Соответствие ===

*
Настенный стенд Shelly, многоязычная декларация соответствия ЕС.pdf


== Печатное руководство пользователя ==
== Печатное руководство пользователя ==


*
*
Настенная демонстрационная стойка Shelly, многоязычное печатное руководство пользователя и руководство по безопасности.pdf
Многоязычное печатное руководство пользователя и по технике безопасности для настенных дисплеев Shelly.pdf
* Руководство по потреблению и безопасности.
* Руководство по использованию и безопасности

*
Розетка Shelly для настенной витрины, многоязычное печатное руководство пользователя и руководство по безопасности.pdf
* Руководство по потреблению и безопасности.

USB-зарядное устройство Shelly для настенной подставки, многоязычное печатное руководство пользователя и руководство по безопасности.pdf

* Руководство по потреблению и безопасности.


== Руководства по установке ==
== Инструкции по установке ==


[[Категория:Настенная витрина Shelly]]
[[Категория:Настенная витрина Shelly]]
[[Категория:Устройства]]
[[Категория:Устройства]]

Версия от 13:07, 11 марта 2026

Идентификация устройства

  • Название устройства: Shelly Wall Display
  • Модель устройства: SAWD1

Краткое описание

Shelly Wall Display (Устройство) — это панель управления умным домом с 4-дюймовым цветным дисплеем и функцией переключения цепей нагрузки.

Основные характеристики

  • Сенсорный 4-дюймовый цветной дисплей
  • Простая навигация и настраиваемый главный экран
  • Встроенное реле для управления бытовой техникой
  • Встроенные датчики температуры, влажности и освещенности
  • Мониторинг энергопотребления всех устройств в комнате в вашей учетной записи Shelly Smart Control

Основные области применения

  • Жилые дома
  • Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
  • Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
  • Государственные/муниципальные учреждения
  • Университет/колледж

Интеграции

Н/Д

Упрощенная внутренняя схема

Электрические интерфейсы устройства

Входы

  • 1 вход для переключателя/кнопки на винтовых клеммах
  • 2 входа питания на винтовых клеммах: N и L

Выходы

  • 1 релейный выход

Возможности подключения

  • Wi-Fi
  • Bluetooth

Функции безопасности

Н/Д

Поддерживаемые типы нагрузки

  • Резистивная (лампы накаливания, нагревательные приборы)
  • Емкостная (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
  • Индуктивная с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры, стиральные машины, сушильные машины)

Пользовательский интерфейс

Сенсорный 4-дюймовый цветной дисплей с полностью настраиваемым расположением элементов и следующими индикаторами:

Технические характеристики

Количество Значение
Физические размеры
Размеры (ВхШхГ): 85x85x30 мм / 3,35x3,35x1,18 дюйма
Вес: 180 г / 6,35 унции
Максимальный крутящий момент винтовых клемм: 0,4 Нм / 4,43 фунта
Сечение проводника: 0,5–2,5 мм² / 20–14 AWG (одножильный, многожильный и наконечники типа "шнурок")
Длина зачищенного проводника: 6–7 мм / 0,24–0,28 в
Монтаж: Настенная коробка
Материал корпуса: Пластик, алюMiniй, стекло
Цвет корпуса: Черный или белый
Условия эксплуатации
Рабочая температура окружающей среды: -20 °C до 40 °C / -5 °F до 105 °F
Влажность: 30 % до 70 % относительной влажности
Максимальная высота: 2000 м / 6562 фута
Электропитание
Питание: 230 В переменного тока, 50/60 Гц
Потребляемая мощность: < 1 Вт
Номинальные параметры выходных цепей
Максимальное коммутируемое напряжение: 230 В переменного тока
Максимальный коммутируемый ток: 5 A
Датчики, измерительные приборы
Датчик внутренней температуры: Нет
Датчик температуры окружающей среды: Да
Датчик влажности: Да
Датчик освещенности: Да
Радио
Wi-Fi
Протокол: 802.11 b/g/n
Диапазон радиочастот: 2401 - 2495 МГц
Максимальная мощность радиочастот: < 20 дБм
Дальность действия: До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий)
Bluetooth
Протокол: 4.2
Диапазон радиочастот: 2400 - 2483,5 МГц
Макс. мощность ВЧ: < 4 дБм
Дальность действия: До 10 м / 33 фута в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий)
Микроконтроллер
Процессор: MTK6580
ОЗУ: 1 ГБ
Флэш-память: 8 ГБ
Возможности прошивки
Расписания: 20
Веб-хуки (действия по URL): 20 с 2 URL на каждый хук…
Скриптинг: Нет
MQTT: Да

Основные схемы подключения

Легенда

== {| class="wikitable" |- ! colspan="2" | Клеммы ! colspan="2" | Провода |- | SW | Клемма входа переключателя | N | Нейтральный провод |- | O | Клемма выхода | L | Провод фазы (230 В переменного тока, 50/60 Гц) |- | N | Клемма нейтрали | | |- | L | Клемма фазы (230 В переменного тока, 50/60 Гц) | | |} ==

Shelly Smart Control

  • Добавление устройства в Shelly Smart Control

Веб-интерфейс пользователя Shelly

  • Руководство по веб-интерфейсу настенного дисплея Shelly

Компоненты и API

Все устройства и сервисы Shelly

Соответствие требованиям

Shelly Многоязычная декларация соответствия ЕС для настенных дисплеев 2025-07-23.pdf

Заявление о соответствии Shelly Wall Display White UK PSTI ACT.pdf

Заявление о соответствии Shelly Wall Display Black UK PSTI ACT.pdf

Сертификат Shelly Wall Display AU NZ на пригодность.pdf

Архив соответствия

Многоязычная декларация соответствия ЕС для настенных дисплеев Shelly 17 2023-09-29.pdf

Печатное руководство пользователя

Многоязычное печатное руководство пользователя и по технике безопасности для настенных дисплеев Shelly.pdf

  • Руководство по использованию и безопасности

Инструкции по установке
