Использование Shelly Pro 1/1PM V1 с несколькими выключателями для управления освещением
Перед использованием прочтите
[править]Этот документ содержит важную техническую информацию и информацию по технике безопасности об устройстве, его безопасном использовании и установке.
⚠ ВНИМАНИЕ! Перед началом установки внимательно и полностью прочтите это руководство и любые другие документы, прилагаемые к устройству. Несоблюдение процедур установки может привести к неисправности, опасности для вашего здоровья и жизни, нарушению закона или отказу в предоставлении юридической и/или коммерческой гарантии (если таковая имеется). Компания Shelly Europe Ltd не несет ответственности за любые потери или повреждения в случае неправильной установки или неправильной эксплуатации данного устройства из-за несоблюдения инструкций по эксплуатации и технике безопасности, содержащихся в данном руководстве.
Введение в Shelly®
[править]Shelly® — это линейка инновационных устройств с микропроцессорным управлением, позволяющих дистанционно управлять электрическими цепями с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Устройства Shelly® могут работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. Shelly Cloud — это сервис, доступ к которому можно получить с помощью мобильного приложения для Android или iOS, а также через любой интернет-браузер по адресу: https://home.shelly.cloud/ . Устройства Shelly® можно удаленно контролировать, управлять ими и отслеживать из любого места, где у пользователя есть доступ к интернету, при условии, что устройства подключены к Wi-Fi-роутеру и интернету. При прямом подключении к точке доступа устройства или по IP-адресу устройства в локальной сети Wi-Fi пользователь может получить доступ к встроенному веб-интерфейсу устройства Shelly® по адресу:
. Встроенный веб-интерфейс можно использовать для мониторинга и управления устройством, а также для настройки его параметров. Устройства Shelly® могут напрямую взаимодействовать с другими устройствами Wi-Fi по протоколу HTTP. API предоставляется компанией Shelly Europe Ltd. Для получения дополнительной информации посетите: https://shelly-api-docs.shelly.cloud/#shelly-family-overview . Устройства Shelly® поставляются с предустановленной на заводе прошивкой. Если для обеспечения соответствия устройств требованиям, включая обновления безопасности, необходимы обновления прошивки, Shelly Europe Ltd предоставит обновления бесплатно через встроенный веб-интерфейс устройства или мобильное приложение Shelly, где доступна информация о текущей версии прошивки. Решение об установке или неустановке обновлений прошивки устройства является исключительной ответственностью пользователя. Shelly Europe Ltd не несет ответственности за любое несоответствие устройства требованиям, вызванное несвоевременной установкой пользователем предоставленных обновлений. Устройства Shelly® Pro монтируются на DIN-рейку внутри распределительного щита и идеально подходят для нового строительства. Все устройства Shelly® Pro можно контролировать и отслеживать через Wi-Fi и LAN-соединения. Для добавления устройств можно использовать Bluetooth-соединение.
Управление домом с помощью голоса
[править]Устройства Shelly® совместимы с функциями Amazon Alexa и Google Home. Пожалуйста, ознакомьтесь с нашим пошаговым руководством по адресу: https://shelly.cloud/support/compatibility/
Пример использования
[править]В этом примере использования объясняется, как с помощью Shelly Pro 1/1PM V1
(устройство) ) вы можете включать/выключать свет в комнате, коридоре или зале с мобильного устройства и/или нескольких физических выключателей в ключевых местах. Узнайте больше о Shelly Pro 1
и Shelly Pro 1PM
.
Установка
[править]⚠ВНИМАНИЕ! Опасность поражения электрическим током. Монтаж/установка устройства в электросеть должна выполняться с осторожностью квалифицированным электриком!
⚠ВНИМАНИЕ! Опасность поражения электрическим током. Любые изменения в соединениях должны производиться после проверки отсутствия напряжения на клеммах устройства!
⚠ВНИМАНИЕ! Используйте устройство только с электросетью и приборами, соответствующими всем действующим нормам. Короткое замыкание в электросети или любом приборе, подключенном к устройству, может повредить устройство!
⚠ВНИМАНИЕ! Устройство может быть подключено к электрическим цепям и приборам и управлять ими только в том случае, если они соответствуют соответствующим стандартам и нормам безопасности!
⚠ВНИМАНИЕ! Не подключайте устройство к приборам, превышающим указанную максимальную нагрузку!
⚠ВНИМАНИЕ! Подключайте устройство только так, как показано в данной инструкции. Любой другой способ может привести к повреждению и/или травме!
⚠ВНИМАНИЕ! Не используйте устройство, если оно повреждено!
⚠ВНИМАНИЕ! Не пытайтесь самостоятельно обслуживать или ремонтировать устройство!
Монтаж
[править]⚠ВНИМАНИЕ! Перед монтажом устройства отключите автоматические выключатели и убедитесь в отсутствии напряжения на их клеммах. Это можно сделать с помощью фазового тестера или мультиметра. Убедившись в отсутствии напряжения, можно приступать к монтажу и подключению устройства.
Установка устройства на DIN-рейку

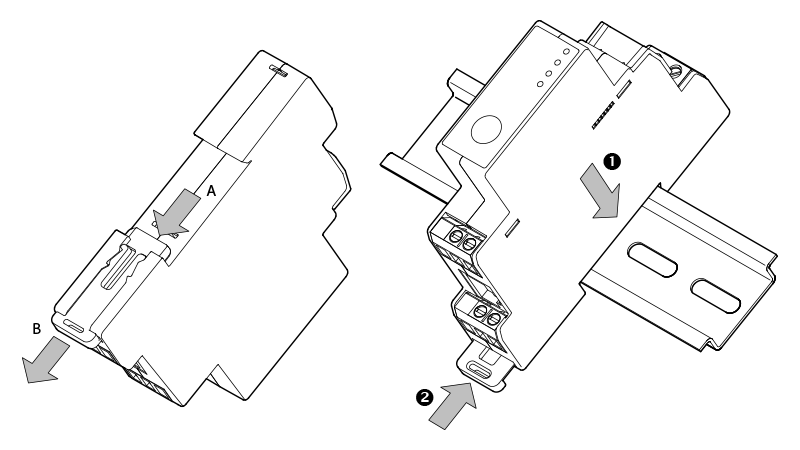

Откройте монтажный кронштейн, нажав на него изнутри (
A
) или вытащив его с помощью отвертки (
B
), как показано на изображении выше.
Поместите Shelly Pro 1/1PM на DIN-рейку
(1)
и сдвиньте монтажный кронштейн назад, чтобы закрепить Shelly Pro 1/1PM на DIN-рейке
(2)
.
Подключение
[править]

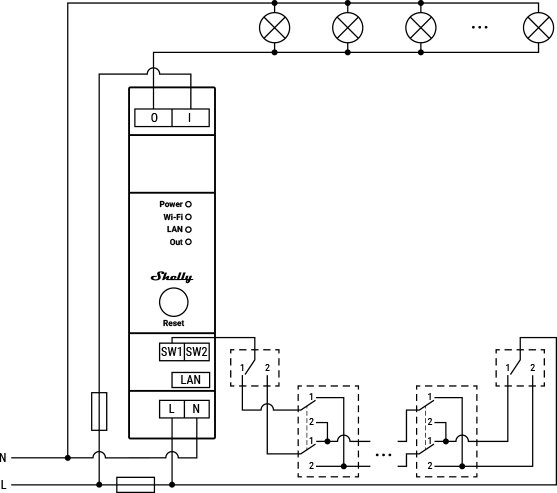

Схема подключения
Условные обозначения
[править]| Клеммы | Кабели | ||
|---|---|---|---|
| I | Клемма входа цепи нагрузки | L | Линия фазы (110-240 В) |
| O | Клемма выхода цепи нагрузки | N | Линия нейтрали |
| SW1, SW2 | Входы переключателей/кнопок | ||
| L | Клемма фазы (110-240 В) | ||
| N | Клемма нейтрали | ||
| LAN | Разъем RJ 45 для локальной сети |
Подключения
[править]Создайте цепь освещения, подключив все лампы параллельно. Подсоедините кабель цепи нейтрали освещения к Нейтрали линии, а кабель цепи фазы освещения — к клемме устройства O в соответствии с местными правилами.
Подключите клемму устройства N к линии Нейтраль . Установите автоматический выключатель для цепи освещения. Выберите автоматический выключатель с номинальным током, соответствующим мощности подключенного освещения. Подключите входную клемму автоматического выключателя к линии Лайм а клемму устройства I к выходной клемме автоматического выключателя. Установите еще один автоматический выключатель для питания устройства и цепи управления и подключите его входную клемму к линии Лайм . Подключите клемму устройства L к выходной клемме автоматического выключателя для питания устройства. Создайте цепь управления, подключив все выключатели, которые вы хотите использовать для включения и выключения света, как показано на схеме подключения выше. Подключите один из кабелей цепи управления к выходной клемме автоматического выключателя для питания устройства, а другой — к клемме устройства SW1 . Если вы хотите управлять устройством по сети Ethernet, подключите кабель LAN к разъему RJ 45 устройства.
ВНИМАНИЕ! Подключайте и отключайте кабель LAN только при выключенном устройстве! Разъем кабеля LAN не должен быть металлическим в тех местах, к которым прикасается пользователь при подключении или отключении кабеля. Убедитесь, что устройства подключены правильно, а затем включите автоматические выключатели.
Настройка
[править]Красный светодиод «Питание» будет гореть, если устройство включено, а многоцветный светодиод «Wi-Fi» будет гореть синим цветом, указывая на то, что точка доступа (AP) устройства активирована.
Зеленый светодиод «LAN» будет гореть, если устройство подключено к сети Ethernet.
==== Управление устройством с помощью встроенного веб-интерфейса ====\n Подключитесь к точке доступа устройства (ShellyPro1-XXXXXXXXXXXX/ShellyPro1PM-XXXXXXXXXXXX). Введите в браузере http://192.168.33.1 для доступа к встроенному веб-интерфейсу.
Щелкните по панели «Вход (0)» в разделе «Переключатели и подключенные входы» на главном экране. Щелкните по вкладке «Настройки» . Щелкните по «Режим ввода» . Выберите «Переключатель» и нажмите кнопку «Сохранить настройки»
.
Щелкните по отображаемому выходу (обозначенному как Выход(0) ) на главной странице в разделе Переключатели и подключенные входы , чтобы получить доступ к настройкам выхода. Затем в разделе Действие при включении питания выберите Соответствие входу . Кроме того, в настройках выхода убедитесь, что Режим переключения установлен на Следование . Теперь вы можете продолжить настройку устройства. Проверьте Shelly Pro1 или Shelly Pro 1PM Руководства по веб-интерфейсу.
==== Управление устройством с помощью приложений или облачных сервисов ====\n Если вы решите использовать устройство с мобильным приложением Shelly Cloud и сервисом Shelly Cloud, инструкции по подключению устройства к облаку и управлению им через приложение Shelly можно найти в руководстве по интеллектуальному управлению Shelly по адресу: Shelly Smart Control Guide
Мобильное приложение Shelly и сервис Shelly Cloud не являются обязательными условиями для корректной работы устройства. Это устройство можно использовать автономно или с различными другими платформами и протоколами домашней автоматизации.
Измерение мощности
[править]При использовании Shelly Pro 1PM вы сможете измерять кратковременные уровни напряжения и мощности. Сервис Shelly Cloud также позволяет хранить статистические данные о потреблении энергии вашими светильниками за год.
