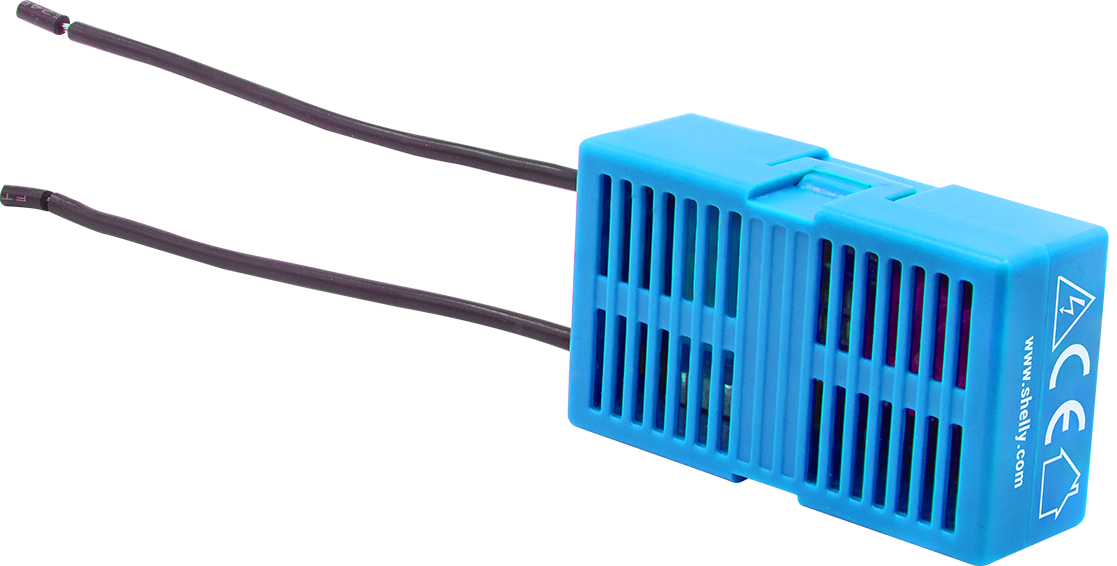

Обводной клапан Shelly для двигателей Gen3 объемом 1 л/2 л
Краткое описание
[править]Для работы светильников Shelly 1L или 2L Gen3 без нейтрального провода при напряжении 240 В~, 50 Гц требуется устройство обхода Shelly для 1L/2L.
Совместимость: Совместимо с Shelly 1L Gen3 и Shelly 2L Gen3.
Основные характеристики
[править]- Идеально подходит для модернизации: Устройство можно установить непосредственно за источником света, где пространство ограничено. Подключается к нейтральному и фазному проводам.
- Нет минимального условия нагрузки для других устройств Shelly: Устройство представляет собой обходной провод, позволяющий светильникам Shelly 1L и 2L Gen3 корректно работать в установках без нейтрального провода.
- Совместимость: Разработано и протестировано для обеспечения совместимости с широким спектром светильников.
Основные области применения
[править]- Жилые помещения
- Многоквартирные дома (квартиры, кондоминиумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Электрические интерфейсы устройства
[править]Входы
[править]- 2 линейных входа на кабелях: 1 O (выход от Shelly 1L/2L Gen3) и 1 N
Технические характеристики
[править]| Количество | Значение |
|---|---|
| Физические размеры | |
| Размеры (ВхШхГ): | 39x23x13 мм / 1,54x0,91x0,51 дюйма (без проводов) |
| Вес: | 8 г / 0,28 унции |
| Сечение проводника: | 0,2 мм² / 24 AWG многожильный |
| Длина зачищенного проводника: | 0,5 мм / 0,02 дюйма |
| Длина кабеля: | 65±5 мм / 2,56±0,2 дюйма |
| Монтаж: | Внутри светильника |
| Материал корпуса: | Пластик |
| Цвет корпуса: | Голубой |
| Цвет кабеля: | Черный |
| Условия эксплуатации | |
| Рабочая температура окружающей среды: | от -20 °C до 70 °C / от -5 °F до 158 °F |
| Влажность: | 30 % до 70 % относительной влажности |
| Максимальная высота: | 2000 м / 6562 фута |
| Электрические характеристики | |
| Источник питания: | 240 В~, 50 Гц |
| Потребляемая мощность: | < 4 Вт |
Основные схемы подключения
[править]| Клеммы | Провода | ||
|---|---|---|---|
| L | Клемма фазы (220-240 В~) | L | Провод фазы (220-240 В~) |
| O, O1, O2 | Выходные клеммы цепи нагрузки | N | Нейтральный провод |
| S1, S2 | Входные клеммы переключателя | ||
| Сх | Выходной терминал сигнала переключения |
Соответствие
[править]Многоязычная декларация соответствия ЕС Shelly Bypass для 1L-2L Gen3.pdf
Печатное руководство пользователя
[править]Многоязычное печатное руководство пользователя и руководство по безопасности Shelly Bypass для 1L-2L.pdf
- Руководство по потреблению и безопасности.
