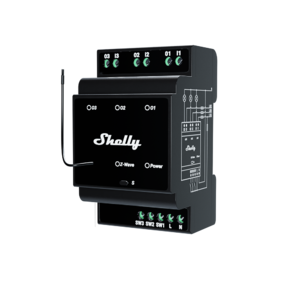

Shelly Wave Pro 3 LR

Краткое описание

Трёхканальное интеллектуальное реле с беспотенциальными контактами на DIN-рейку. Управляет тремя независимыми электрическими цепями с нагрузкой до 16 А на канал (всего 48 А). Совместимо с тумблерами (по умолчанию) и кнопками. Поддерживает Z-Wave Mesh и Z-Wave Long Range.

Идентификация устройства

Параметр	Значение
Устройство	Shelly Wave Pro 3 (EU)
Номер детали / код заказа EU	QUSW-0A3X16EUZ-Wave
Z-Wave ID типа продукта	0x0002
Z-Wave ID продукта	0x0091
Производитель Z-Wave	Shelly Europe
Z-Wave ID производителя	0x0460
Поддерживаемые топологии	Z-Wave Mesh (сетчатая) и Z-Wave Long Range (звездчатая)

Разделы, отмеченные звёздочкой (*), применимы только при добавлении в Z-Wave Mesh и не применимы для Z-Wave Long Range.

Основные функции

SmartStart
Ассоциации
Работа в режиме ретранслятора Z-Wave (только Mesh)
Включение/выключение нагрузок O (O1), O2, O3
Автоматическое включение/выключение нагрузок O (O1), O2, O3 по таймеру
Обновление прошивки по беспроводной сети (OTA)
Защита от перегрева

Технические характеристики

Параметр	Значение
Источник питания	110–240 В AC, 50/60 Гц
Потребляемая мощность	< 0,3 Вт
Измерение мощности (Вт)	✗
Макс. коммутируемое напряжение AC	240 В
Макс. коммутируемый ток AC	16 А на канал, 48 А суммарно
Макс. коммутируемое напряжение DC	30 В
Макс. коммутируемый ток DC	16 А на канал, 48 А суммарно
Защита от перегрева	✓
Процессор	Z-Wave S800
Макс. мощность РЧ-сигнала	< 25 мВт
Размеры (В × Ш × Г)	96 × 53 × 59 мм / 3,78 × 2,01 × 2,32 дюйма
Вес	150 г / 5,29 унции
Монтаж	DIN-рейка
Макс. момент затяжки клемм	0,4 Н·м / 3,54 дюйм-фунт
Сечение проводника	0,5–2,5 мм² / 20–14 AWG (зелёный разъём)
Длина зачищенного проводника	6–7 мм / 0,24–0,28 дюйма
Материал корпуса	Пластик
Цвет	Чёрный
Температура окружающей среды	от −20 °C до +40 °C
Влажность	30–70 % RH
Макс. высота над уровнем моря	2000 м / 6562 фута

Параметры сети Z-Wave

Параметр	Long Range	Mesh
Дальность в помещении	до 80 м (262 фута)	до 40 м (131 фут)
Дальность на открытом воздухе	до 1000 м (3281 фут)	—
Ретранслятор Z-Wave	✗	✓
Частотный диапазон	864 МГц	868,4 МГц

Электрические интерфейсы

Входы

3 входа переключателей/кнопок на винтовых клеммах (SW1, SW2, SW3)
3 входа цепей нагрузки на винтовых клеммах (I1, I2, I3)
2 входа питания на винтовых клеммах: N, L

Выходы

3 выхода беспотенциальных контактов реле на винтовых клеммах (O1, O2, O3)

Поддерживаемые типы нагрузки

Резистивная (лампы накаливания, нагревательные приборы)
Ёмкостная (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
Индуктивная с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры)

Внутренняя схема и подключение

Упрощённая внутренняя схема Shelly Wave Pro 3

Условные обозначения клемм

N — Нейтральная клемма
L — Питание устройства (110–240 В AC)
SW1 — Вход переключателя/кнопки, управляет O1
SW2 — Вход переключателя/кнопки, управляет O2
SW3 — Вход переключателя/кнопки, управляет O3
I1, I2, I3 — Входные клеммы цепей нагрузки 1, 2, 3
O1, O2, O3 — Выходные клеммы цепей нагрузки 1, 2, 3
S — Сервисная кнопка S

Порядок подключения

Подключите входные клеммы I1, I2 и I3 к соответствующим автоматическим выключателям.
Подключите три цепи нагрузки к выходным клеммам O1, O2, O3 и нейтральному проводу. Для трёх цепей нагрузки можно использовать однофазное или трёхфазное питание (V_LL = 400 В при трёхфазном).
Подключите клемму N к нейтрали, клемму L — к автоматическому выключателю питания устройства (любая из трёх фаз).
Подключите три переключателя/кнопки к клеммам SW1, SW2, SW3 и автоматическому выключателю питания устройства.

Внимание! Все подключения должны выполняться при полном отсутствии напряжения на клеммах и только квалифицированным электриком.

Варианты использования

Жилые помещения

Дистанционное управление освещением (светодиоды, лампы накаливания, галогенки), таймеры и расписания, интеграция с датчиками движения (например, Shelly Wave Motion).
Управление гаражными воротами, в том числе через голосовых ассистентов.
Управление вентиляцией ванной, кухни и гостиной (например, канал 1 — вытяжной вентилятор по влажности, канал 2 — обогрев зеркала, канал 3 — тёплый пол).
Управление электрическим полотенцесушителем или обогревателем с температурными триггерами (например, через Shelly Wave H&T).

Коммерческие помещения

Зонное освещение по рабочему расписанию или датчикам движения.
Управление оборудованием переговорных (проекторы и т. д.) по присутствию.
Удалённое разблокирование ворот/дверей для доставки.
Управление подсветкой вывесок и рекламных дисплеев.

Промышленность и коммунальное хозяйство

Удалённая перезагрузка маршрутизаторов, модемов, коммутаторов.
Управление тремя маломощными двигателями (вентиляторы, клапаны, насосы).

Работа входов и выходов

Обработка SW1 / SW2 / SW3

Поведение всех трёх входов SW идентично — описано на примере SW1 (управляет O1). Для SW2 / SW3 используются группы ассоциаций 4–5 и 6–7 соответственно.

SW1 как тумблер (по умолчанию)

Каждое переключение SW1 инвертирует состояние выхода O1.

Изменение положения переключателя — инвертирует O1 и отправляет команду устройствам в группах ассоциаций 2 и 3.

SW1 как тумблер с памятью

Замыкание контакта — переводит O1 в ВКЛ и отправляет команду в группы 2 и 3.
Размыкание контакта — переводит O1 в ВЫКЛ и отправляет команду в группы 2 и 3.

SW1 как кнопка

Одиночное нажатие — инвертирует O1 и отправляет команду в группы 2 и 3.
Двойное нажатие (задержка между нажатиями < 500 мс) — отправляет команду диммерам/жалюзи в группах 2 и 3.
Нажмите и удерживайте — отправляет команду устройствам в группе 3.
Отпускание — отправляет команду устройствам в группе 3.

Способы переключения нагрузок

Нагрузки O1, O2, O3 можно переключать тремя способами:

Командой Z-Wave.
Автоматически по таймеру (параметры 19, 20 для O1; 21, 22 для O2; 29, 30 для O3).
Переключателем/кнопкой на соответствующем входе SW.

Восстановление после сбоя питания

Восстановление занимает менее 1 секунды. После восстановления питания выходы возвращаются в состояние, определённое параметрами 17 (O1), 18 (O2), 27 (O3).

Пользовательский интерфейс

Кнопка S

Сервисная кнопка S используется для запуска специальных процедур: добавление в сеть Z-Wave (только Mesh), удаление из сети, сброс к заводским настройкам.

Переход в режим настроек:

Нажмите и удерживайте кнопку S, пока светодиод не загорится синим.
Дополнительные короткие нажатия циклически переключают пункты меню.
Тайм-аут режима настроек — 10 секунд, после чего устройство возвращается в обычный режим.

Светодиодная индикация

Режимы мигания

Режим	Параметры мигания
Режим 1	0,5 с ВКЛ / 2 с ВЫКЛ
Режим 2	0,5 с ВКЛ / 0,5 с ВЫКЛ
Режим 3	0,1 с ВКЛ / 0,1 с ВЫКЛ
Режим 4	(1×–6× по 0,2 с ВКЛ / 0,2 с ВЫКЛ) + 2 с ВЫКЛ
Режим 5	0,2 с синий / 0,2 с красный

Состояния основного светодиода

Состояние устройства	Цвет и режим	Длительность
Удалено из сети Z-Wave	Синий, Режим 1	30 мин после перезагрузки, 10 мин после нажатия S
Добавлено в сеть Z-Wave	Зелёный, Режим 1	30 мин после перезагрузки, 10 мин после нажатия S
Меню добавления/удаления (выбран)	Синий, постоянно	до 10 с
Процесс добавления/удаления	Синий, Режим 2	во время процедуры
Меню сброса (выбран)	Красный, постоянно	до 10 с
Процесс сброса	Зелёный 1 с, затем синий+красный, Режим 3	≈ 2 с
Обновление прошивки OTA	Синий+красный, Режим 2	во время обновления
Проверка питания AC/DC	Синий+красный, Режим 5	во время проверки
Загрузка модуля	Синий+красный, Режим 5	4–5 с
Сигнал тревоги «Перегрев»	Красный, Режим 4 (2×)	до устранения

Дополнительные светодиоды

Светодиод питания (красный): горит постоянно при наличии питания.
Светодиод выхода O1 / O2 / O3 (красный): горит постоянно, когда соответствующее реле замкнуто.

Защита от перегрева

Если температура превышает 80 °C дольше 5 секунд, устройство:

отключает выходы;
отправляет шлюзу уведомление «Обнаружен перегрев»;
активирует индикацию тревоги (см. таблицу состояний светодиода).

Защита от перегрева всегда активна и не может быть отключена.

Добавление устройства в сеть Z-Wave (включение)

С помощью кнопки S

Подключите устройство к источнику питания.
Убедитесь, что синий светодиод мигает в режиме 1 (устройство не в сети).
Включите режим добавления на шлюзе.
Войдите в режим настроек: нажмите и удерживайте S, пока светодиод не загорится синим.
Отпустите, затем снова нажмите и удерживайте S (> 2 с), пока синий светодиод не начнёт мигать в режиме 3. Отпустите — запустится режим обучения.
Во время процедуры синий светодиод мигает в режиме 2.
При успешном добавлении зелёный светодиод мигает в режиме 1.

Тайм-аут режима настроек — 10 секунд.

С помощью переключателя/кнопки (только Mesh)

Подключите устройство к источнику питания.
Убедитесь, что синий светодиод мигает в режиме 1.
Включите режим добавления на шлюзе.
Трижды в течение 3 секунд измените состояние любого SW (3 нажатия кнопки или 3 переключения тумблера). Устройство перейдёт в режим обучения.
Синий светодиод мигает в режиме 2 во время процедуры. При успехе — зелёный, режим 1.

Удаление устройства из сети Z-Wave (исключение)

При удалении устройство сбрасывает сетевые идентификаторы, но пользовательские параметры конфигурации сохраняются.

С помощью кнопки S

Подключите питание.
Убедитесь, что зелёный светодиод мигает в режиме 1 (устройство в сети).
Включите режим удаления на шлюзе.
Войдите в режим настроек (нажмите и удерживайте S, пока не загорится синий).
Отпустите, затем снова нажмите и удерживайте S (> 2 с), пока синий не начнёт мигать в режиме 3.
Во время процедуры синий мигает в режиме 2; при успехе — синий, режим 1.

С помощью переключателя/кнопки

Подключите питание.
Убедитесь, что зелёный светодиод мигает в режиме 1.
Включите режим удаления на шлюзе.
Трижды в течение 3 секунд измените состояние любого SW.
Во время процедуры синий мигает в режиме 2; при успехе — синий, режим 1.

Сброс к заводским настройкам

При сбросе все пользовательские параметры, ассоциации, маршрутизация, накопленные значения (кВт·ч) возвращаются к умолчаниям. Home ID и Node ID удаляются. Используйте процедуру только при недоступности или неисправности шлюза.

С помощью кнопки S (доступно в любой момент)

Войдите в режим настроек (удерживайте S, пока светодиод не загорится синим).
Короткими нажатиями S переключайтесь по меню, пока светодиод не загорится красным.
Удерживайте S (> 2 с), пока красный не начнёт мигать в режиме 3. Отпустите — запустится сброс.
Во время сброса: ≈ 1 с зелёный, затем ≈ 2 с синий+красный в режиме 3.
При успехе — синий мигает в режиме 1.

С помощью переключателя/кнопки (только в первую минуту после подачи питания)

Подключите питание.
В течение 3 секунд пять раз измените состояние любого SW (5 нажатий или 5 переключений).
Во время сброса: ≈ 1 с зелёный, затем ≈ 2 с синий+красный в режиме 3. При успехе — синий, режим 1.

Удалённый сброс

Через параметр конфигурации № 120.

Безопасность Z-Wave

Устройство поддерживает классы безопасности:

Незащищённое подключение (Unsecure)
S0 Security
S2 Unauthenticated
S2 Authenticated
S2 Access Control

S2 использует шифрование AES-128, обмен ключами ECDH (Elliptic Curve Diffie-Hellman) и обязательную аутентификацию узлов. Рекомендуемый режим — обеспечивает максимальный уровень защиты.

Device Specific Key (DSK)

При добавлении в сеть со шлюзом, поддерживающим S2, требуется PIN-код из ключа DSK. Найдите его на этикетке на боковой стороне устройства; копия вложена в упаковку. Не снимайте этикетку с устройства — копия из упаковки используется как резерв.

Первые пять цифр ключа выделены — это часть PIN-кода. Полный DSK также представлен в виде QR-кода для сканирования шлюзом (включение SmartStart).

SmartStart

Устройства с поддержкой SmartStart можно добавить в сеть Z-Wave, отсканировав QR-код на устройстве через совместимый шлюз. После сканирования устройство будет автоматически добавлено в течение 10 минут после подачи питания вблизи сети.

Параметры конфигурации Z-Wave

№ 1 — Тип переключателя SW1

Определяет тип переключателя, подключённого к клемме SW1.

Размер: 1 байт
Значение по умолчанию: 2
Значения:
- 0 — кнопка (моностабильный)
- 1 — тумблер (контакт замкнут → ВКЛ, разомкнут → ВЫКЛ)
- 2 — тумблер с инверсией состояния при каждом переключении

№ 2 — Тип переключателя SW2

Аналогично параметру № 1 для входа SW2. Размер 1 байт, по умолчанию 2.

№ 3 — Тип переключателя SW3

Аналогично параметру № 1 для входа SW3. Размер 1 байт, по умолчанию 2.

№ 7 — Режим отсоединения SW1

При активации вход SW1 не влияет на состояние выхода O1.

Размер: 1 байт
По умолчанию: 0
Значения:
- 0 — нормальный режим
- 1 — отсоединённый режим

№ 8 — Режим отсоединения SW2

Аналогично параметру № 7 для SW2.

№ 9 — Режим отсоединения SW3

Аналогично параметру № 7 для SW3.

№ 17 — Восстановление состояния O1 после сбоя питания

Размер: 1 байт
По умолчанию: 0
Значения:
- 0 — устройство сохраняет последнее состояние ВКЛ/ВЫКЛ и восстанавливает его после сбоя
- 1 — устройство не восстанавливает состояние, выход остаётся выключенным

Параметр не применяется, если параметр № 1 = 1 (тумблер «контакт замкнут — ВКЛ»).

№ 18 — Восстановление состояния O2 после сбоя питания

Аналогично параметру № 17 для O2.

№ 19 — Автоматическое выключение O1 по таймеру

Если O1 включён, можно запланировать автоматическое выключение через заданный интервал. Таймер сбрасывается при каждой команде включения.

Размер: 2 байта
По умолчанию: 0
Значения:
- 0 — автовыключение отключено
- 1–32535 — секунды или миллисекунды (см. параметр № 25), разрешение 100 мс

№ 20 — Автоматическое включение O1 по таймеру

Аналогично № 19, но для автоматического включения после выключения.

№ 21 — Автоматическое выключение O2 по таймеру

Аналогично № 19 для O2. Единицы измерения — параметр № 26.

№ 22 — Автоматическое включение O2 по таймеру

Аналогично № 20 для O2.

№ 23 — Тип контакта O1 (NO/NC)

Размер: 1 байт
По умолчанию: 0
Значения:
- 0 — нормально разомкнутый (NO)
- 1 — нормально замкнутый (NC)

Логика реле:

Параметр	Команда	Состояние выхода
NO (0)	ВЫКЛ	0 В
NO (0)	ВКЛ	230 В
NC (1)	ВЫКЛ	230 В
NC (1)	ВКЛ	0 В

№ 24 — Тип контакта O2 (NO/NC)

Аналогично № 23 для O2.

№ 25 — Единицы измерения таймера O1

Размер: 1 байт
По умолчанию: 0
Значения:
- 0 — секунды (для параметров № 19, 20)
- 1 — миллисекунды

№ 26 — Единицы измерения таймера O2

Аналогично № 25 для параметров № 21, 22.

№ 27 — Восстановление состояния O3 после сбоя питания

Аналогично параметру № 17 для O3.

№ 29 — Автоматическое выключение O3 по таймеру

Аналогично № 19 для O3. Единицы — параметр № 108.

№ 30 — Автоматическое включение O3 по таймеру

Аналогично № 20 для O3.

№ 106 — Тип контакта O3 (NO/NC)

Аналогично № 23 для O3.

Логика реле:

Параметр	Команда	Состояние выхода
NO (0)	ВЫКЛ	0 В
NO (0)	ВКЛ	230 В
NC (1)	ВЫКЛ	230 В
NC (1)	ВКЛ	0 В

№ 108 — Единицы измерения таймера O3

Аналогично № 25 для параметров № 29, 30.

№ 117 — Удалённая перезагрузка устройства

Перезапуск устройства без физического вмешательства. Используется только для устранения неполадок. После перезагрузки значение параметра сбрасывается в 0.

Размер: 1 байт
По умолчанию: 0
Значения:
- 0 — функция неактивна
- 1 — выполнить удалённую перезагрузку

№ 118 — Разрешение исключения по входу SW

Определяет, разрешено ли исключение устройства из сети при помощи переключателя/кнопки.

Размер: 1 байт
По умолчанию: 0
Значения:
- 0 — не разрешать
- 1 — разрешать

№ 120 — Сброс к заводским настройкам (удалённо)

Сброс настроек и удаление устройства из сети Z-Wave. После выполнения значение автоматически возвращается к 0. Параметр относится к категории «Расширенные».

Размер: 1 байт
По умолчанию: 0
Значения:
- 0 — нет действия
- 1 — выполнить сброс

№ 201 / № 202 / № 203 — Серийный номер устройства

Части серийного номера, доступные только для чтения. Расширенные параметры.

Размер: 4 байта каждый
Диапазон: 0x00000000 – 0x7FFFFFFF
Значение по умолчанию: специфично для устройства

Классы команд Z-Wave

Корневое устройство

ASSOCIATION_V2 [S0, S2]
ASSOCIATION_GRP_INFO_V3 [S0, S2]
BASIC_V2 [S0, S2]
SWITCH_BINARY_V2 [S0, S2]
CONFIGURATION_V4 [S0, S2]
DEVICE_RESET_LOCALLY_V1 [S0, S2]
FIRMWARE_UPDATE_MD_V5 [S0, S2]
INDICATOR_V3 [S0, S2]
MANUFACTURER_SPECIFIC_V2 [S0, S2]
MULTI_CHANNEL_V4 [S0, S2]
MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]
NOTIFICATION_V8 [S0, S2]
POWERLEVEL_V1 [S0, S2]
SECURITY_V1
SECURITY_2_V1
SUPERVISION_V1
TRANSPORT_SERVICE_V2
VERSION_V3 [S0, S2]
ZWAVEPLUS_INFO_V2

Endpoint 1, 2, 3

Для каждой конечной точки (соответствует каналу O1 / O2 / O3) поддерживаются:

ASSOCIATION_V2 [S0, S2]
ASSOCIATION_GRP_INFO_V3 [S0, S2]
BASIC_V2 [S0, S2]
SWITCH_BINARY_V2 [S0, S2]
MULTI_CHANNEL_V4 [S0, S2]
NOTIFICATION_V8 [S0, S2]
SECURITY_V1
SECURITY_2_V1
SUPERVISION_V1
ZWAVEPLUS_INFO_V2

Сопоставление BASIC ↔ SWITCH_BINARY

COMMAND_CLASS_BASIC сопоставлен с COMMAND_CLASS_SWITCH_BINARY: выход O1/O2/O3 переключается по команде BASIC_SET.

Полученная команда BASIC	Внутренняя команда (Switch Binary)
BASIC_SET (0xFF)	SWITCH_BINARY_SET (0xFF)
BASIC_SET (0x00)	SWITCH_BINARY_SET (0x00)
BASIC_GET	BASIC_REPORT (Current Value, Target Value)

Indicator

Устройство поддерживает класс команд Indicator V3 (ID 0x50). При получении Indicator Set светодиод мигает согласно полученному значению (см. таблицу состояний светодиода).

Уведомления Z-Wave

Обнаружен перегрев

Поле	Значение
Тип уведомления Z-Wave (Name)	Heat Alarm
Тип уведомления Z-Wave (Value)	0x04
Тип уведомления Z-Wave (Event)	State
Имя уведомления Z-Wave (Name)	Overheat detected
Имя уведомления Z-Wave (Value)	0x02
Версия уведомления	V2
Светодиодная индикация	См. таблицу состояний светодиода
Отключение выходов и отправка уведомления	✓
Восстановление: перезагрузка питания	✓
Восстановление: короткое нажатие кнопки S	✓
Восстановление: нажатие любого переключателя SW	✓

Ассоциации Z-Wave

Ассоциации обеспечивают прямую связь устройств без участия шлюза. Максимум — 9 узлов в группе (рекомендуется не более 5 для снижения сетевой задержки).

Корневое устройство

Группа 1 — Lifeline

Зарезервирована для шлюза. Отправляет:

INDICATOR_REPORT — состояние светодиода
DEVICE_RESET_LOCALLY_NOTIFICATION — при сбросе
SWITCH_BINARY_REPORT — изменения состояния всех выходов
NOTIFICATION_REPORT — события перегрева

Группа 2 (только Mesh) — SW1 (Basic)

Узлов: до 9. Назначается переключателю SW1. Поддерживает:

BASIC_SET — установка ВКЛ/ВЫКЛ на связанном устройстве

Группа 3 (только Mesh) — SW1 (Multilevel)

Узлов: до 9. Рекомендуется использовать с кнопками. Поддерживает:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE — начать переход уровня (диммер, жалюзи и т. п.)
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE — остановить переход

Группа 4 (только Mesh) — SW2 (Basic)

Аналогично группе 2, привязана к SW2.

Группа 5 (только Mesh) — SW2 (Multilevel)

Аналогично группе 3, привязана к SW2.

Группа 6 (только Mesh) — SW3 (Basic)

Аналогично группе 2, привязана к SW3.

Группа 7 (только Mesh) — SW3 (Multilevel)

Аналогично группе 3, привязана к SW3.

Endpoint 1 (канал O1)

Группа 1 — Lifeline: SWITCH_BINARY_REPORT для O1.
Группа 2 (только Mesh): SW1, Basic.
Группа 3 (только Mesh): SW1, Multilevel.

Endpoint 2 (канал O2)

Группа 1 — Lifeline: SWITCH_BINARY_REPORT для O2.
Группа 2 (только Mesh): SW2, Basic.
Группа 3 (только Mesh): SW2, Multilevel.

Endpoint 3 (канал O3)

Группа 1 — Lifeline: SWITCH_BINARY_REPORT для O3.
Группа 2 (только Mesh): SW3, Basic.
Группа 3 (только Mesh): SW3, Multilevel.

Терминология

OTA — Обновление прошивки по беспроводной сети.
FW — Прошивка (Firmware).
ZAF — Z-Wave Application Framework.
NIF — Node Information Frame: кадр, отправляемый устройством при добавлении для представления возможностей шлюзу.
CC — Command Class: основной элемент взаимодействия ZAF.
Переключатель (тумблер) — бистабильный переключатель.
Кнопка — моностабильный кнопочный переключатель.
Двойное нажатие — два нажатия с задержкой менее 500 мс.
Шлюз (GW) — Z-Wave-контроллер / хаб умного дома.
Меш-сеть — устройства взаимодействуют друг с другом без шлюза; сетевые устройства работают как ретрансляторы.
Сеть дальнего действия (Long Range) — устройства взаимодействуют только со шлюзом, без ретрансляции.
Кнопка S — сервисная кнопка на устройстве для запуска специальных процедур.
Конечное устройство — устройство Z-Wave, не являющееся шлюзом.
Node ID — уникальный идентификатор узла в сети Z-Wave.
Home ID — уникальный идентификатор сети Z-Wave.
Добавление / Включение (Inclusion) — процесс добавления устройства в сеть.
Удаление / Исключение (Exclusion) — процесс удаления устройства из сети.
Сброс к заводским настройкам — возврат всех параметров к значениям по умолчанию, удаление Home ID и Node ID.
Нормальный режим — рабочее состояние устройства при включённом питании.
SmartStart — автоматическое добавление устройства в сеть Z-Wave при подаче питания по QR-коду.
Ассоциации — прямая связь между устройствами без шлюза.
Перезагрузка — отключение и включение питания устройства.
Потребляемая мощность (Вт) — скорость потребления электрической энергии.
Потребление энергии (кВт·ч) — общее количество электрической энергии за период.
Код заказа / Номер детали (PN) — указан на этикетке DSK на устройстве.

О Z-Wave

Z-Wave — это совместимая беспроводная радиочастотная технология связи, разработанная для приложений управления, мониторинга и считывания состояния в жилых и небольших коммерческих помещениях. Устройства Shelly Wave совместимы со всеми сертифицированными шлюзами Z-Wave.

Предупреждения и оговорки

ВНИМАНИЕ! Опасность поражения электрическим током. Монтаж устройства в электрическую сеть должен выполняться только квалифицированным электриком.

ВНИМАНИЕ! Любые изменения в подключениях производите только после полного отключения напряжения на клеммах устройства.

ВНИМАНИЕ! Используйте устройство только с электросетью и приборами, соответствующими действующим нормам. Короткое замыкание в сети или в подключённом приборе может повредить устройство.

ВНИМАНИЕ! Не подключайте к устройству приборы, превышающие максимальную допустимую нагрузку.

ВНИМАНИЕ! Оставляйте не менее 10 мм свободного пространства вокруг каждого устройства Pro при ожидаемых токах выше 5 А на канал.

ВНИМАНИЕ! Подключайте устройство только способом, указанным в этом руководстве. Любой другой способ может привести к повреждению и/или травме.

Соответствие

Многоязычная Декларация соответствия ЕС Shelly Wave Pro 3 (2025-07-23.pdf)
Заявление о соответствии Закону Великобритании о безопасности продукции и инфраструктуре телекоммуникаций (PSTI Act) — Shelly Wave Pro 3.pdf

Полный текст декларации соответствия ЕС: https://shelly.link/ShellyWavePro3_LR-DoC

Shelly Europe Ltd. заявляет, что радиооборудование типа Shelly Wave Pro 3 соответствует Директивам ЕС 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU.

Утилизация и переработка

Не выбрасывайте устройство с бытовыми отходами. Перерабатывайте изделие, чтобы предотвратить ущерб окружающей среде и здоровью. Утилизируйте устройство через соответствующий пункт сбора электронных отходов.

Продавцы, у которых было приобретено устройство, обязаны бесплатно принимать отходы электрического и электронного оборудования (WEEE) для надлежащей утилизации.

Перед утилизацией выполните сброс устройства к заводским настройкам для удаления возможных персональных данных.
