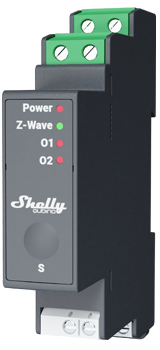

Shelly Wave Pro 2

Shelly Wave Pro 2

Примечание: Линейка продуктов, известная как «Shelly Qubino Wave», теперь называется «Shelly Wave». Это изменение не влияет на функциональность устройств.

Идентификация устройства

Параметр	Значение
Устройство	Wave Pro 2
Номер детали / код заказа EU	QPSW-0A2X16EU
Z-Wave ID типа продукта	0x0002
Z-Wave ID продукта	0x008C
Производитель	Shelly Europe Ltd.
Z-Wave ID производителя	0x0460

Терминология

• Устройство — устройство Shelly Wave, описанное в данном руководстве.
• Шлюз — центральный узел сети Z-Wave® (контроллер, хаб, главный контроллер и т. п.).
• Кнопка S — сервисная кнопка Z-Wave® на устройстве, используемая для добавления, удаления и сброса.

Краткое описание

Устройство представляет собой 2-канальный интеллектуальный переключатель с беспотенциальными контактами, монтируемый на DIN-рейку. Управляет функцией включения/выключения двух независимых электрических устройств с нагрузкой до 16 А на канал (суммарно до 25 А). Совместим с выключателями (по умолчанию) и кнопками.

Управление входом SW (SW1)

Выключатель, подключённый к SW (SW1)

Если SW (SW1) настроен как выключатель (по умолчанию), каждое переключение изменяет состояние выхода O1 на противоположное.

• Одно переключение: меняет состояние O1 и отправляет команду устройствам в группах 2 и 3 (см. «Ассоциация Z-Wave»).
• Двойное переключение (интервал менее 500 мс): отправляет команду устройствам (диммерам, жалюзи и т. д.) в группах 2 и 3.

Переключатель с памятью, подключённый к SW (SW1)

• Замкнутый контакт: устанавливает O1 в состояние «Вкл.» и отправляет команду устройствам в группах 2 и 3.
• Разомкнутый контакт: устанавливает O1 в состояние «Выкл.» и отправляет команду устройствам в группах 2 и 3.

Кнопка, подключённая к SW (SW1)

Если SW (SW1) настроен как кнопка, каждое нажатие меняет состояние O1 на противоположное.

• Короткое нажатие: меняет состояние O1 и отправляет команду устройствам в группах 2 и 3.
• Удержание: отправляет команду устройствам в группе 3.
• Отпускание: отправляет команду устройствам в группе 3.

Управление входом SW2

Выключатель, подключённый к SW2

Если SW2 настроен как выключатель (по умолчанию), каждое переключение изменяет состояние выхода O2 на противоположное.

• Одно переключение: меняет состояние O2 и отправляет команду устройствам в группах 4 и 5.
• Двойное переключение (интервал менее 500 мс): отправляет команду устройствам (диммерам, жалюзи и т. д.) в группах 4 и 5.

Переключатель с памятью, подключённый к SW2

• Замкнутый контакт: устанавливает O2 в состояние «Вкл.» и отправляет команду устройствам в группах 4 и 5.
• Разомкнутый контакт: устанавливает O2 в состояние «Выкл.» и отправляет команду устройствам в группах 4 и 5.

Кнопка, подключённая к SW2

Если SW2 настроен как кнопка, каждое нажатие меняет состояние O2 на противоположное.

• Короткое нажатие: меняет состояние O2 и отправляет команду устройствам в группах 4 и 5.
• Удержание: отправляет команду устройствам в группе 4.
• Отпускание: отправляет команду устройствам в группе 5.

Управление нагрузкой

Включение/выключение нагрузки O1

Нагрузку O1 можно управлять:

• командой Z-Wave;
• автоматически — через параметры № 19 и 20;
• вручную — переключателем/кнопкой SW (SW1).

Включение/выключение нагрузки O2

Нагрузку O2 можно управлять:

• командой Z-Wave;
• автоматически — через параметры № 21 и 22;
• вручную — переключателем/кнопкой SW2.

Основные области применения

• Жилые дома
• Многоквартирные дома (квартиры, кондоминиумы, гостиницы и т. д.)
• Небольшие коммерческие помещения (офисы, магазины, рестораны, АЗС и т. д.)
• Государственные и муниципальные учреждения
• Университеты и колледжи
• Сельское хозяйство

Интеграции

Устройство разработано на базе протокола Z-Wave и совместимо со всеми сертифицированными Z-Wave шлюзами. Shelly регулярно проводит тесты совместимости с различными шлюзами.

Электрические интерфейсы

Входы

• 2 входа переключателя/кнопки (винтовые клеммы)
• 2 входа реле с беспотенциальными контактами (винтовые клеммы)
• 2 входа питания (N, L) на винтовых клеммах

Выходы

• 2 выхода реле с беспотенциальными контактами (винтовые клеммы)

Подключение

Z-Wave: незащищённый режим, S0, S2 неаутентифицированная, S2 аутентифицированная безопасность.

Функции безопасности

Защита от перегрева

При обнаружении перегрева устройство:

• отключает собственное реле;
• отправляет уведомление на шлюз (Обнаружен перегрев);
• индицирует тревогу светодиодом (режим 4).

Сброс тревоги: перезагрузка питания, короткое нажатие кнопки S или любое переключение на клемме SW.

Защита от перегрева всегда активна и не может быть отключена.

Поддерживаемые типы нагрузки

• Резистивная (лампы накаливания, нагревательные приборы)
• Ёмкостная (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
• Индуктивная с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры)

Пользовательский интерфейс

Кнопка S и режимы работы

1. Нормальный режим
2. Режим «Выполняется настройка»
3. Режим настройки (активируется кнопкой S) — используется для добавления, удаления, сброса. Имеет тайм-аут 10 секунд, после чего устройство автоматически возвращается в нормальный режим.

Вход в режим настройки: быстро нажать и удерживать кнопку S до загорания синего светодиода. Последующие быстрые нажатия переключают пункты меню по кругу.

Функции кнопки S

• Добавление устройства в сеть Z-Wave вручную
• Удаление устройства из сети Z-Wave вручную
• Сброс устройства до заводских настроек

Индикаторы светодиодов

Нормальный режим

Состояние	Индикация
Удалено / Исключено	Мигает синим, режим 1 — в течение 10 мин после включения питания или нажатия кнопки S
Добавлено / Включено	Мигает зелёным, режим 1 — в течение 10 мин после включения питания или нажатия кнопки S

Режим «Выполняется настройка»

Действие	Индикация
Сброс к заводским настройкам и перезагрузка	~1 с постоянно зелёный, затем синий и красный мигают режим 3 ~2 с
Добавление / удаление	Мигает синим, режим 2
Обновление прошивки OTA	Мигает синим и красным, режим 2
Проверка источника питания (230 В AC / 24 В DC)	Мигает синим и красным, режим 5

Режим настройки (кнопка S)

Состояние	Индикация
Меню «Добавить/Удалить» выбрано	Горит синим до 10 с
Меню «Добавить/Удалить» выполняется	Мигает синим, режим 3
Меню «Сброс к заводским настройкам» выбрано	Горит красным до 10 с
Меню «Сброс к заводским настройкам» выполняется	Мигает красным, режим 3

Режим тревоги

Событие	Индикация
Обнаружен перегрев	Мигает красным, режим 4: 2× (0,2 с вкл / 0,2 с выкл) + 2 с выкл, повтор

Режимы мигания светодиодов

Режим	Описание
Режим 1	0,5 с вкл / 2 с выкл
Режим 2	0,5 с вкл / 0,5 с выкл
Режим 3	0,1 с вкл / 0,1 с выкл
Режим 4	(1–6× — 0,2 с вкл / 0,2 с выкл) + 2 с выкл
Режим 5	0,2 с синий / 0,2 с красный

Технические характеристики

Параметр	Значение
Питание	110–240 В AC, 50/60 Гц
Потребляемая мощность	< 0,3 Вт
Макс. коммутируемое напряжение AC	240 В
Макс. коммутируемый ток AC	16 А на канал, 25 А суммарно
Макс. коммутируемое напряжение DC	Н/П
Макс. коммутируемый ток DC	Н/П
Защита от перегрева	Да
Дальность связи	До 40 м в помещении (зависит от условий)
Ретранслятор Z-Wave	Да
Процессор	Z-Wave S800
Диапазон частот Z-Wave	868,4 МГц
Макс. мощность радиосигнала	< 25 мВт
Размеры (В × Ш × Г)	94 × 19 × 69 ± 0,5 мм
Вес	73 г
Монтаж	DIN-рейка
Макс. крутящий момент клемм	0,4 Н·м
Сечение проводника	0,5–2,5 мм² (зелёный разъём); 0,5–1,5 мм² (белые разъёмы)
Длина зачистки	6–7 мм (зелёный разъём); 5–6 мм (белые разъёмы)
Материал корпуса	Пластик
Цвет	Серый
Температура окружающей среды	−20°C … +40°C
Влажность	30–70% RH
Макс. высота над уровнем моря	2000 м

Базовая схема подключения

Легенда клемм и проводов

Клемма	Описание	Провод	Описание
N	Клемма нейтрали	N	Нейтральный провод
L	Клемма фазы (110–240 В AC)	L1 (A)	Фазный провод цепи нагрузки 1
SW	Вход выключателя/кнопки (управление O1)	L2 (B)	Фазный провод цепи нагрузки 2
SW2	Вход выключателя/кнопки (управление O2)	L3 (C)	Фазный провод питания устройства
I1	Входная клемма цепи нагрузки 1
I2	Входная клемма цепи нагрузки 2
O1	Выходная клемма цепи нагрузки 1
O2	Выходная клемма цепи нагрузки 2

О Z-Wave

Добавление устройства в сеть Z-Wave (включение)

Внимание! Все выходы устройства (O1, O2) при успешном добавлении или удалении из сети выполнят цикл: 1 с вкл / 1 с выкл / 1 с вкл / 1 с выкл.

Внимание! При добавлении устройства уровня безопасности S2 потребуется ввести PIN-код (первые 5 цифр DSK), указанный на этикетке на боковой стороне устройства и в упаковке. Не теряйте PIN-код.

Добавление (включение) SmartStart

1. Отсканируйте QR-код на этикетке устройства через приложение шлюза и добавьте DSK в список инициализации.
2. Подключите устройство к источнику питания.
3. Убедитесь, что синий светодиод мигает в режиме 1 (устройство не в сети).
4. Добавление инициируется автоматически в течение нескольких секунд.
5. Во время добавления синий светодиод мигает в режиме 2.
6. При успехе зелёный светодиод мигает в режиме 1.

Добавление (включение) с помощью кнопки S

1. Подключите устройство к источнику питания.
2. Убедитесь, что синий светодиод мигает в режиме 1.
3. Включите режим добавления/удаления на шлюзе.
4. Нажмите и удерживайте кнопку S до загорания синего светодиода (вход в режим настройки).
5. Быстро отпустите, затем нажмите и удерживайте (> 2 с) кнопку S до начала мигания синего светодиода в режиме 3. Отпустите кнопку S — запустится режим обучения.
6. Во время добавления синий светодиод мигает в режиме 2.
7. При успехе зелёный светодиод мигает в режиме 1.

Примечание: в режиме настройки устройство имеет тайм-аут 10 секунд, после чего возвращается в нормальный режим.

Добавление (включение) с помощью переключателя/кнопки

1. Подключите устройство к источнику питания.
2. Убедитесь, что синий светодиод мигает в режиме 1.
3. Включите режим добавления/удаления на шлюзе.
4. Переключите выключатель/кнопку на любой из клемм SW 3 раза в течение 3 секунд (3 сигнала вкл/выкл).
5. Во время добавления синий светодиод мигает в режиме 2.
6. При успехе зелёный светодиод мигает в режиме 1.

Удаление устройства из сети Z-Wave (исключение)

Внимание! Устройство будет удалено из сети, но пользовательские параметры конфигурации сохранятся.

Внимание! Все выходы выполнят цикл: 1 с вкл / 1 с выкл / 1 с вкл / 1 с выкл при успешном удалении.

Удаление (исключение) с помощью кнопки S

1. Подключите устройство к источнику питания.
2. Убедитесь, что зелёный светодиод мигает в режиме 1 (устройство в сети).
3. Включите режим добавления/удаления на шлюзе.
4. Нажмите и удерживайте кнопку S до загорания синего светодиода.
5. Быстро отпустите, затем нажмите и удерживайте (> 2 с) до мигания синего светодиода в режиме 3. Отпустите кнопку S.
6. Во время удаления синий светодиод мигает в режиме 2.
7. При успехе синий светодиод мигает в режиме 1.

Внимание: в режиме настройки устройство имеет тайм-аут 10 секунд.

Удаление (исключение) с помощью переключателя/кнопки

1. Подключите устройство к источнику питания.
2. Убедитесь, что зелёный светодиод мигает в режиме 1.
3. Включите режим добавления/удаления на шлюзе.
4. Переключите выключатель/кнопку на любой из клемм SW 3 раза в течение 3 секунд.
5. Во время удаления синий светодиод мигает в режиме 2.
6. При успехе синий светодиод мигает в режиме 1.

Сброс к заводским настройкам

После сброса все пользовательские параметры, сохранённые значения (кВтч, ассоциации, маршрутизация и т. д.) возвращаются к значениям по умолчанию. HOME ID и NODE ID удаляются. Используйте эту процедуру только при отсутствии или неисправности шлюза.

Сброс с помощью кнопки S

Сброс с помощью кнопки S возможен в любое время.

1. Нажмите и удерживайте кнопку S до загорания синего светодиода (вход в режим настройки).
2. Нажимайте кнопку S несколько раз, пока светодиод не загорится красным.
3. Нажмите и удерживайте (> 2 с) кнопку S до начала мигания красного светодиода в режиме 3. Отпустите кнопку S — запустится сброс.
4. Во время сброса светодиод ~1 с горит зелёным, затем синий и красный мигают в режиме 3 ~2 с.
5. При успехе синий светодиод мигает в режиме 1.

Сброс с помощью переключателя/кнопки

Сброс с помощью переключателя/кнопки возможен только в течение первой минуты после подключения питания.

1. Подключите устройство к источнику питания.
2. Переключите выключатель/кнопку на любой из клемм SW 5 раз в течение 3 секунд (5 сигналов вкл/выкл).
3. Во время сброса светодиод ~1 с горит зелёным, затем синий и красный мигают в режиме 3 ~2 с.
4. При успехе синий светодиод мигает в режиме 1.

Удалённый сброс через шлюз

Сброс к заводским настройкам можно выполнить удалённо через параметр № 120.

Безопасность Z-Wave и Device Specific Key (DSK)

Устройство поддерживает Security 2 (S2) с шифрованием AES-128. Для полноценного использования функций S2 требуется шлюз с поддержкой S2.

Уникальный DSK напечатан на этикетке на боковой стороне устройства; копия вложена в упаковку. Не снимайте этикетку DSK с изделия.

Первые пять цифр DSK выделены — это PIN-код для включения S2. DSK также представлен QR-кодом.

Параметры Z-Wave

Параметр № 1 — Тип переключателя SW (SW1)

Определяет тип переключателя на клемме SW (SW1). Размер: 1 байт. Значение по умолчанию: 2.

Значение	Описание
0	Кнопочный переключатель
1	Тумблер (замкнут — ВКЛ / разомкнут — ВЫКЛ)
2	Тумблер (устройство меняет состояние при каждом переключении) — по умолчанию

Параметр № 2 — Тип переключателя SW2

Определяет тип переключателя на клемме SW2. Размер: 1 байт. Значение по умолчанию: 2.

Значение	Описание
0	Кнопочный переключатель
1	Тумблер (замкнут — ВКЛ / разомкнут — ВЫКЛ)
2	Тумблер (устройство меняет состояние при каждом переключении) — по умолчанию

Параметр № 6 — Переключение входов SW1 и SW2

Позволяет поменять местами функции SW1 и SW2 без изменения проводки. Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	По умолчанию: SW1 → O1, SW2 → O2
1	Поменяно: SW1 → O2, SW2 → O1

Параметр № 16 — Смена выходов O1 и O2

Позволяет поменять местами выходы O1 и O2 без изменения проводки. Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	По умолчанию: O1 — разомкнут (OPEN), O2 — замкнут (CLOSED)
1	Наоборот: O1 — замкнут (CLOSED), O2 — разомкнут (OPEN)

Параметр № 17 — Восстановление состояния O1 после отключения питания

Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	Сохраняет и восстанавливает последнее состояние Вкл/Выкл — по умолчанию
1	Не сохраняет состояние; после включения питания выход остаётся выключенным

Параметр № 18 — Восстановление состояния O2 после отключения питания

Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	Сохраняет и восстанавливает последнее состояние Вкл/Выкл — по умолчанию
1	Не сохраняет состояние; после включения питания выход остаётся выключенным

Параметр № 19 — Автоматическое выключение O1 по таймеру

Если O1 включён, можно задать автоматическое выключение по истечении заданного времени. Таймер сбрасывается при каждой команде ВКЛ. Размер: 2 байта. Значение по умолчанию: 0.

Значение	Описание
0	Автоматическое выключение отключено
1–32535	Таймер в секундах или миллисекундах (см. параметр № 25), разрешение 100 мс

Параметр № 20 — Автоматическое включение O1 по таймеру

Если O1 выключен, можно задать автоматическое включение. Таймер сбрасывается при каждой команде ВЫКЛ. Размер: 2 байта. Значение по умолчанию: 0.

Значение	Описание
0	Автоматическое включение отключено
1–32535	Таймер в секундах или миллисекундах (см. параметр № 25), разрешение 100 мс

Параметр № 21 — Автоматическое выключение O2 по таймеру

Если O2 включён, можно задать автоматическое выключение. Таймер сбрасывается при каждой команде ВКЛ. Размер: 2 байта. Значение по умолчанию: 0.

Значение	Описание
0	Автоматическое выключение отключено
1–32535	Таймер в секундах или миллисекундах (см. параметр № 26), разрешение 100 мс

Параметр № 22 — Автоматическое включение O2 по таймеру

Если O2 выключен, можно задать автоматическое включение. Таймер сбрасывается при каждой команде ВЫКЛ. Размер: 2 байта. Значение по умолчанию: 0.

Значение	Описание
0	Автоматическое включение отключено
1–32535	Таймер в секундах или миллисекундах (см. параметр № 26), разрешение 100 мс

Параметр № 23 — Тип контакта O1 (NO/NC)

Определяет тип контакта реле для выхода O1. Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	NO — нормально разомкнутый
1	NC — нормально замкнутый

Логика реле:

Параметр NO/NC	Команда	Состояние выхода
NO (0)	ВЫКЛ	ВЫКЛ (0 В)
NO (0)	ВКЛ	ВКЛ (230 В)
NC (1)	ВЫКЛ	ВКЛ (230 В)
NC (1)	ВКЛ	ВЫКЛ (0 В)

Параметр № 24 — Тип контакта O2 (NO/NC)

Определяет тип контакта реле для выхода O2. Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	NO — нормально разомкнутый
1	NC — нормально замкнутый

Логика реле:

Параметр NO/NC	Команда	Состояние выхода
NO (0)	ВЫКЛ	ВЫКЛ (0 В)
NO (0)	ВКЛ	ВКЛ (230 В)
NC (1)	ВЫКЛ	ВКЛ (230 В)
NC (1)	ВКЛ	ВЫКЛ (0 В)

Параметр № 25 — Единицы таймера O1 (секунды / миллисекунды)

Выбор единиц измерения для параметров № 19 и 20. Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	Таймер в секундах
1	Таймер в миллисекундах

Параметр № 26 — Единицы таймера O2 (секунды / миллисекунды)

Выбор единиц измерения для параметров № 21 и 22. Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	Таймер в секундах
1	Таймер в миллисекундах

Параметр № 91 — Сигнализация о протечке воды

Определяет реакцию устройства на кадры тревоги о протечке. Параметр из 4 байт (3 старших байта — по спецификации Z-Wave). Размер: 4 байта. Значение по умолчанию: 0.

Значение	Действие
0	Нет действия
1	Реле разомкнуть
2	Реле замкнуть

Параметр № 92 — Сигнализация о дыме

Размер: 4 байта. Значение по умолчанию: 0.

Значение	Действие
0	Нет действия
1	Реле разомкнуть
2	Реле замкнуть

Параметр № 93 — Сигнализация CO

Размер: 4 байта. Значение по умолчанию: 0.

Значение	Действие
0	Нет действия
1	Реле разомкнуть
2	Реле замкнуть

Параметр № 94 — Тепловая сигнализация

Размер: 4 байта. Значение по умолчанию: 0.

Значение	Действие
0	Нет действия
1	Реле разомкнуть
2	Реле замкнуть

Параметр № 120 — Сброс к заводским настройкам

Сброс к заводским настройкам и удаление из сети Z-Wave. Параметр может быть скрыт под тегом «Расширенные настройки». Размер: 1 байт. Значение по умолчанию: 0.

Ассоциация Z-Wave

Максимум 5 устройств на группу. Группа Lifeline — только для шлюза (1 узел).

Корневое устройство

Группа 1 — Lifeline

Только 1 узел (шлюз). Поддерживаемые классы команд:

• INDICATOR_REPORT — состояние светодиода
• DEVICE_RESET_LOCALLY_NOTIFICATION — запуск по запросу
• SWITCH_BINARY_REPORT — отчёт об изменении состояния O1
• NOTIFICATION_REPORT — тревога перегрева

Группа 2

До 9 узлов. Назначается переключателю SW (SW1), базовый класс команд. Поддерживаемые классы:

• BASIC_SET — установка состояния Вкл/Выкл на связанном устройстве

Группа 3

До 9 узлов. Назначается переключателю SW (SW1), класс Switch Multilevel. Рекомендуется использовать кнопки. Поддерживаемые классы:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE — начало перехода (увеличение/уменьшение яркости, движение жалюзи и т. д.)
• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE — остановка перехода

Группа 4

До 9 узлов. Назначается переключателю SW2, базовый класс команд. Поддерживаемые классы:

• BASIC_SET — установка состояния Вкл/Выкл на связанном устройстве

Группа 5

До 9 узлов. Назначается переключателю SW2, класс Switch Multilevel. Рекомендуется использовать кнопки. Поддерживаемые классы:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE — начало перехода
• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE — остановка перехода

Конечная точка 1

Группа 1 — Lifeline

• SWITCH_BINARY_REPORT — отчёт об изменении состояния O1

Группа 2

До 9 узлов. Запускается SW (SW1). Поддерживаемые классы:

• BASIC_SET — установка состояния Вкл/Выкл

Группа 3

До 9 узлов. Запускается SW (SW1). Рекомендуется использовать кнопки. Поддерживаемые классы:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE
• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE

Конечная точка 2

Группа 1 — Lifeline

• SWITCH_BINARY_REPORT — отчёт об изменении состояния O2

Группа 2

До 9 узлов. Запускается SW2. Поддерживаемые классы:

• BASIC_SET — установка состояния Вкл/Выкл

Группа 3

До 9 узлов. Запускается SW2. Рекомендуется использовать кнопки. Поддерживаемые классы:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE
• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE

Важное примечание

Беспроводная связь Z-Wave не всегда может быть на 100% надёжной. Не используйте устройство в ситуациях, когда жизнь или имущество полностью зависят от его функционирования. Если устройство не распознаётся шлюзом или отображается некорректно, может потребоваться вручную указать тип устройства и убедиться, что шлюз поддерживает многоуровневые устройства Z-Wave Plus.

Совместимость

Шлюз	Вкл/Выкл O1	Вкл/Выкл O2	SW Вкл/Выкл O1	SW Вкл/Выкл O2	Примечания
Home Assistant	✓	✓	✓	✓
Fibaro HC 3 / Z-Wave engine 3	✓	✓	✓	✓
Homey	✓	✓	✓	✓	*H
Homee Gen 7	✓	✓	✓	✓
Homee Gen 5	P *1	P *1	✗ *2	✗ *2	*1, *2
SmartThings	✓	✓	✓	✓	Требуется драйвер Shelly Wave edge
Vera Ezlo	✓	✓	✓	✓
Cozify	✓	✓	✓	✓

Примечания:

• *1 — Шлюз установил обычную Lifeline; в интерфейсе только один элемент управления для обоих выходов.
• *2 — Выходы меняют состояние, но UI не отражает обновления.
• *H — Проблемы с отчётами решаются отдельным способом (см. документацию Homey).

Легенда таблицы совместимости

Символ	Значение
✓	Работает / Возможно
✗	Не работает / Невозможно
P	Частично
Н/Т	Не тестировалось

Расшифровка функций

Функция	Описание
Вкл/Выкл	Устройство реагирует на команду включения/выключения в интерфейсе приложения
SW Вкл/Выкл	Устройство сообщает об изменении состояния через вход SW
Диммирование	Устройство реагирует на команду диммирования
SW Диммирование	Устройство сообщает об изменении состояния диммирования через SW
Ватты	Значение мощности передаётся без запроса
кВт·ч	Значение энергии передаётся без запроса
Вверх/Вниз	Устройство реагирует на команду Вверх/Вниз
SW Вверх/Вниз	Устройство сообщает об изменениях через SW
Ламели	Ламели реагируют на команды
SW Ламели	Ламели сообщают об изменениях через SW
D-управление	Режим отсоединения: устройство сообщает о сценах (одиночное нажатие, двойное и т. д.)
D-бинарное	Режим отсоединения: устройство сообщает о бинарном Вкл/Выкл через SW
Датчик	Отображается ли отчёт датчика на шлюзе (тип указывается в примечаниях)
