Аналоговый дополнительный модуль 0-30 В

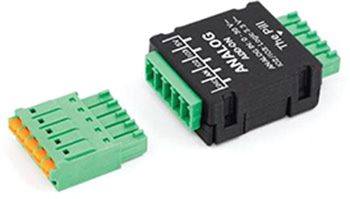

Изображение(я) устройства
[править]
Идентификация устройства
[править]Название устройства: Дополнительный аналоговый датчик 0-30 В (аксессуар для The Pill от Shelly) Модель устройства: Н/Д
Краткое описание
[править]Измеряет аналоговые датчики и постоянное напряжение до 30 В. Расширяет диапазон измерения напряжения The Pill для аналоговых датчиков и батарей с напряжением до 30 В. Подходит для большинства популярных аналоговых датчиков (0-5 В) или для измерения напряжения батарей (4,2 В, 12 В, 24 В).
Требуется:
5-контактный дополнительный модуль для подключения к The Pill
Основные характеристики
[править]Диапазон измерения напряжения 0-30 В: Расширяет диапазон измерения напряжения The Pill для измерения аналоговых датчиков и батарей.
Электрические интерфейсы устройства
[править]Входы
[править]- 1 аналоговый вход - AN
- 2 цифровых входа/выхода (логический уровень 3,3 В) - IO2, IO3
Питание
[править]Дополнительные клеммы питания - 5 В, GND
Интерфейс дополнения
[править]Разъем интерфейса для 5-контактного дополнения
для подключения к The Pill
Подробное описание входов и выходов
[править]
| Символ | Описание | Использование |
|---|---|---|
| GND | Заземление | Опорное заземление для подключенных датчиков или источника питания |
| AN | Аналоговый вход: 0 - 30 В | Измерение подключенного аналогового датчика или батареи |
| IO2 | Вход/выход (логический уровень 3,3 В) | Настраивается на: цифровой вход или цифровой выход |
| IO3 | Вход/выход (логический уровень 3,3 В) | Настраивается на: цифровой вход или цифровой выход |
| 5 В | Питание 5 В | Выходное питание для датчика или питание 5 В для The Pill |
Технические характеристики
[править]| Физические размеры | |
| Размеры (ВхШхГ): | 36,5 мм x 26,5 мм x 11,5 мм |
| Вес: | 8 г |
| Цвет корпуса: | Черный |
| Экологические характеристики | |
| Рабочая температура окружающей среды: | от 0 до 40 °C / от 32 до 105 °F |
| Температура хранения: | от -20 °C до 40 °C / от -5 °F до 105 °F |
| Влажность: | от 30 % до 70 % относительной влажности |
| Максимальная высота: | 2000 м / 6562 фута |
| Датчики, измерительные приборы | |
| Диапазон вольтметра (постоянный ток) | 0 В - 30 В |
| Точность вольтметра: | ±(2% + 5d) |
| Номинальные параметры входных цепей | |
| Напряжение срабатывания цифровых входов: | Активный низкий уровень; Низкий уровень срабатывания: < 0,83 В; Высокий уровень срабатывания: > 2,48 В |
| Максимальное напряжение цифровых входов | 3,3 В |
| Характеристики выходных цепей | |
| Макс. коммутируемое напряжение: | 3,3 В (логический уровень) |
| Макс. коммутируемый ток: | 20 мА |

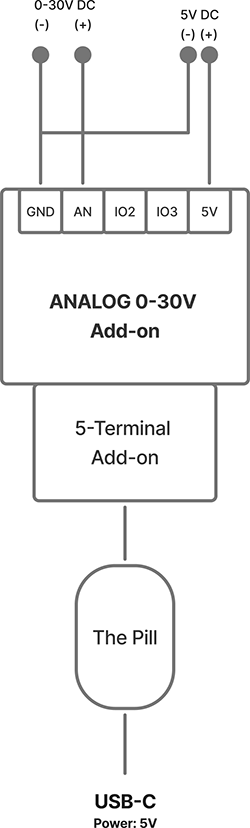

Основные схемы подключения
[править]
