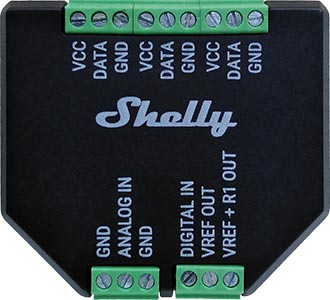

Дополнение Shelly Plus
Идентификация устройства
[править]- Название устройства: Shelly Plus Add-on
Краткое описание
[править]Shelly Plus Add-on (Устройство) — это гальванически изолированный интерфейс датчика для устройств Shelly Plus и Gen3.
Основные области применения
[править]- Жилые помещения
- Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Сельское хозяйство (теплицы, питомники, ранчо и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Будущие интеграции
[править]- Amazon
- Samsung SmartThings
Электрические интерфейсы устройства
[править]Входы
[править]- 1 аналоговый вход: АНАЛОГОВЫЙ ВХОД
- 1 цифровой вход: ЦИФРОВОЙ ВХОД
Выходы
[править]- 1 выход опорного напряжения: ВЫХОД VREF
- 1 выход опорного напряжения через подтягивающий резистор: ВЫХОД VREF + R1
- 2 клеммы заземления: GND *
Интерфейс 1-Wire
[править]- 3 выхода питания датчиков (подключены к одной дорожке печатной платы): VCC
- 3 клеммы данных датчиков (подключены к одной дорожке печатной платы): DATA
- 3 клеммы заземления: GND *
- Подключены к одному и тому же заземляющему слою печатной платы.
Интерфейс подключения
[править]- Фирменный последовательный интерфейс Shelly для подключения к устройству Shelly Plus
Поддерживаемые датчики
[править]- До 5 датчиков DS18B20
- Один датчик DHT22
- Резисторы NTC с номинальным сопротивлением 10 кОм и β=4000 K
- Фоторезисторы
- PIR-датчики
- Датчики влажности почвы
- Ультразвуковые датчики приближения
- Емкостные датчики уровня жидкости
- Звуковые детекторы
- Другие аналоговые датчики с выходным напряжением от 0 до 10 В
Технические характеристики
[править]| Тип | Значение |
|---|---|
| Физические размеры | |
| Размеры (ВхШхГ): | 37x42x15 ±0,5 мм / 1,46 x 1,65 x 0,59 ±0,02 дюйма |
| Вес: | 105 г / 3,70 унции |
| Материал корпуса: | Пластик |
| Максимальный крутящий момент винтовых клемм: | 0,1 Нм / 0,89 фунт-дюйм |
| Сечение проводника: | макс. 1 мм² / 17 AWG |
| Длина зачищенного проводника: | 4,5 мм / 0,18 дюйма |
| Цвет: | Черный |
| Условия эксплуатации | |
| Температура окружающей среды: | от -20 °C до 40 °C / от -5 °F до 105 °F |
| Влажность: | от 30 % до 70 % относительной влажности |
| Максимальная высота: | 2000 м / 6562 фута |
| Электрические характеристики | |
| Напряжение питания переменного тока: | Не применимо |
| Напряжение питания постоянного тока: | 3,3 В (от устройства Shelly Plus) |
| Потребляемая мощность: | < 0,5 Вт (без датчиков) |
| Характеристики выходных цепей | |
| Максимальный ток VCC: | 10 мА |
| Максимальный ток VREF OUT: | 1 мА |
| Резистор VREF+R1 OUT | 10 кОм |
| Возможности прошивки устройства Shelly Plus | |
| Устройства, поддерживающие дополнение Shelly Plus: | Устройства Shelly Plus: Shelly Plus 1 Shelly Plus 1PM Shelly Plus 1 UL Shelly Plus 1PM UL Shelly Plus 2PM Shelly Plus 2PM UL Shelly Plus i4 Shelly Plus i4DC Shelly Plus 0-10V Dimmer PM Shelly Plus RGBW PM |
| Устройства Shelly Gen3: Shelly 1 Gen3 Shelly 1PM Gen3 Shelly 2PM Gen3 Shelly Shutter Shelly i4 Gen3 Shelly DALI Dimmer Gen3 Shelly Dimmer 0/1-10V PM Gen3 Shelly EM Gen3 | |
| Устройства Shelly Gen4: Shelly 1 Gen4 Shelly 1PM Gen4 Shelly 2PM Gen4 | |
| Показания температуры: | Зависят от датчиков DS18B20 или DHT22 |
| Показания влажности: | Зависит от датчика DHT22 |
| Цифровой вход: | от -15 В до 0,5 В (Истина) / от 2,5 В до 15 В (Ложь)* |
| Диапазон аналогового входа: | от 0 до 100% |
| Порог срабатывания аналогового входа: | 1%** |
| Диапазон вольтметра: | от 0 до 10 В |
| Порог срабатывания вольтметра: | 0,1 В** |
| Точность аналогового входа / вольтметра | Лучше ±5% |
- Логика может быть инвертирована в настройках цифрового входа
- Может быть настроена в настройках аналогового входа / вольтметра
Основные схемы подключения
[править]Легенда
[править]| Клеммы | Контакты внешнего датчика | ||
|---|---|---|---|
| VCC | Клеммы питания датчика | VCC/VDD | Контакты питания датчика |
| DATA | Клеммы данных 1-проводного подключения | DATA/DQ | Контакты данных датчика |
| GND | Клеммы заземления | GND | Контакты заземления |
| ANALOG IN | Аналоговый вход | ||
| DIGITAL IN | Цифровой вход | ||
| VREF OUT | Выход опорного напряжения | ||
| VREF+R1 OUT | Выход опорного напряжения через подтягивающий резистор* | ||
| *Для пассивных устройств, которым необходимо использовать его для формирования делителя напряжения. | |||
Устранение неполадок
[править]...
Компоненты и API
[править]- Это устройство
- Все устройства и сервисы Shelly
Печатное руководство пользователя
[править]Многоязычное печатное руководство пользователя и руководство по безопасности Shelly Plus Add-on.pdf
- ... Использование дополнения Shelly Plus с емкостным датчиком обнаружения жидкости
