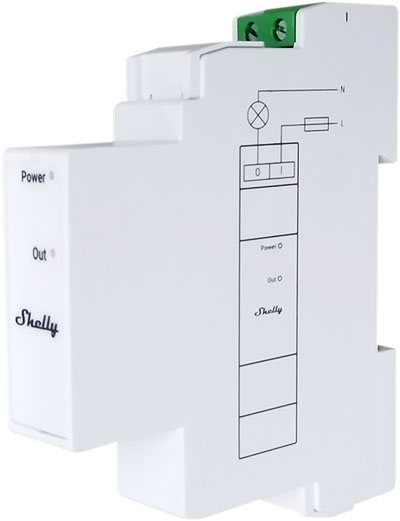

Дополнительный коммутатор Shelly Pro 3EM
Идентификация устройства
[править]- Название устройства: Shelly Pro 3EM Switch Add-on
Краткое описание
[править]Shelly Pro 3EM Switch Add-on (Устройство) — это гальванически изолированный переключатель, расширяющий функциональные возможности серии устройств Shelly Pro 3EM и позволяющий управлять контакторами или другими электроприборами.
Основные области применения
[править]- Жилые помещения
- Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Сельское хозяйство (фермы, амбары, силосы и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи

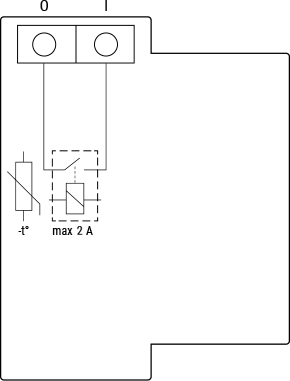

Упрощенная внутренняя схема
[править]
Электрические интерфейсы устройства
[править][править]
Входы
[править]1 вход цепи нагрузки I
[править]Выходы
[править]1 выход цепи нагрузки O
[править]Интерфейс дополнительных устройств
[править]Фирменный последовательный интерфейс Shelly ⚠ВНИМАНИЕ! Высокое напряжение на дополнительном интерфейсе при включении устройства!
[править]Функции безопасности
[править]- Внутренний контроль и индикация температуры
Поддерживаемые типы нагрузок
[править]- Резистивные (лампы накаливания, небольшие нагревательные приборы)
- Емкостные (драйверы светодиодов, конденсаторные батареи, электронное оборудование)
- Индуктивные (контакторы, трансформаторы, вентиляторы, холодильники)
Пользовательский интерфейс
[править]Выходы
[править]- Светодиодная индикация питания: красный свет, если подключен источник питания. Выход: красный свет, если контакт выходного реле замкнут.
Технические характеристики
[править]| Тип | Значение |
|---|---|
| Физические размеры | |
| Размеры (ВхШхГ): | 94x19x69 ±0,5 мм / 3,70x0,75x2,71 ±0,02 дюйма |
| Вес: | 20 ±1 г / 0,70 ±0,05 унции |
| Монтаж: | DIN-рейка, крепление к Shelly Pro 3EM |
| Максимальный крутящий момент винтовых клемм: | 0,4 Нм / 4,43 лбина |
| Сечение проводника: | 0,5–2,5 мм² / 20–14 AWG (одножильные, многожильные и клеммы типа «шнурок») |
| Длина зачищенного проводника: | 6–7 мм / 0,24–0,28 дюйма |
| Материал корпуса: | Пластик |
| Цвет: | Белый |
| Экологически чистый | |
| Температура окружающей среды: | от -20 °C до 40 °C / от -5 °F до 105 °F |
| Влажность: | от 30 % до 70 % относительной влажности |
| Максимальная высота: | 2000 м / 6562 фута |
| Электрические характеристики | |
| Напряжение питания переменного тока: | Не применимо |
| Напряжение питания постоянного тока: | 3,3 В и 12 В (от устройства Shelly Pro 3EM) |
| Потребляемая мощность: | < 1 Вт |
| Датчики, измерительные приборы | |
| Внутренний датчик температуры: | Да |
| Характеристики выходных цепей | |
| Максимальное коммутируемое напряжение переменного тока: | 240 В |
| Максимальное коммутируемое напряжение постоянного тока: | 30 В |
| Максимальный коммутируемый ток переменного тока: | 2 А |
| Максимальный коммутируемый ток постоянного тока: | 2 А |
Основные схемы подключения
[править]| Резистивная нагрузка | Индуктивная нагрузка и RC-демпфер |
Условные обозначения
[править]| Клеммы | Провода | ||
|---|---|---|---|
| O | Выходной клеммный разъем цепи нагрузки | L | Провод под напряжением (110-240 В) |
| I | Входной клеммный разъем цепи нагрузки | N | Нейтральный провод |
Компоненты и API
[править]- Это устройство
- Все устройства и сервисы Shelly
Соответствие требованиям
[править]Многоязычная декларация соответствия ЕС для дополнительного выключателя Shelly Pro 3EM.pdf
Сертификат соответствия Австралии и Новой Зеландии для дополнительного выключателя Shelly Pro 3EM.pdf
Заявление о соответствии требованиям ACT для дополнительного выключателя Shelly Pro 3EM в Великобритании.pdf
Печатное руководство пользователя
[править]Многоязычное печатное руководство пользователя и руководство по безопасности для дополнительного выключателя Shelly Pro 3EM.pdf
- Ръководство за употребление и безопасность
