Использование диммера Shelly DALI для расширения существующей системы KNX
Введение
[править]На этом примере мы опишем преимущества выбора диммера Shelly DALI GEN3
при расширении существующей KNX-системы путем добавления к ней светильников с управлением DALI. Для тех, кто не знаком с тем, как работает такое сочетание двух отдельных коммуникационных интерфейсов, следует отметить, что до сих пор для управления устройствами DALI через KNX приходилось добавлять дополнительный шлюз KNX-DALI. Стоимость таких шлюзов высока, что делает добавление лишь нескольких светильников с управлением DALI нерентабельным.
Предварительные условия
[править]Устройства Shelly могут взаимодействовать с другими устройствами KNX, используя связь KNXnet/IP. Наличие необходимого оборудования является обязательным условием для использования наших устройств. Для получения более подробной информации об использовании устройств Shelly с KNX ознакомьтесь с предоставленной документацией.
Познакомьтесь с диммером Shelly DALI GEN3
и его техническими характеристиками, прочитав и поняв руководство пользователя, прилагаемое к вашему устройству.
Описание случая
[править]В этом случае мы покажем, как легко настроить диммер Shelly DALI GEN3
и использовать его в существующих системах KNX.
Здесь мы рассмотрим случай, когда кухня, совмещенная со столовой зоной, изначально спроектирована и управляется с помощью системы управления освещением KNX. На более позднем этапе владелец решил добавить дополнительную цепь освещения (L4), обеспечивающую больше света над кухонным островом.

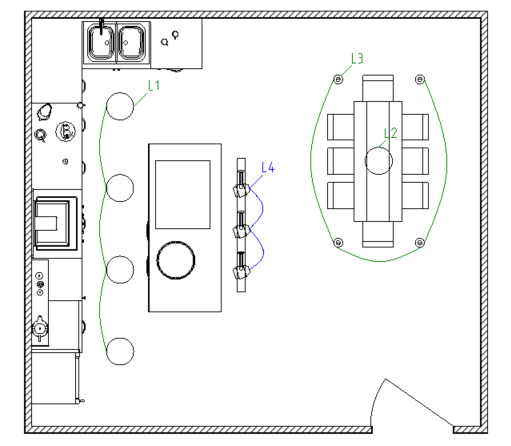

Рис. 1 Кухонная зона с общим управлением освещением KNX и DALI
| Описание цепей освещения | |||
|---|---|---|---|
| Название | Описание | Система управления | Устройство управления |
| L1 | Кухонное освещение | KNX | Использовать существующее |
| L2 | Люстра в столовой | KNX | Использовать существующее |
| L3 | Светильники для обеденной зоны | KNX | Использовать существующие |
| L4 | Островной трековый светильник | DALI | Диммер Shelly DALI GEN3 |
В данном случае основное внимание уделяется не средствам управления цепями освещения, т. е. выключателям, кнопкам и другим устройствам, а возможности двух систем управления (KNX и DALI) обмениваться информацией друг с другом без использования дорогостоящих шлюзов.
Конфигурация
[править]Некоторые важные моменты, которые следует учитывать при использовании диммера Shelly DALI GEN3:
- Все подключенные устройства управления DALI объединяются только в одну группу. Разделение на две или более групп невозможно.
- Все команды, полученные либо через предоставленные входы, либо через полученные телеграммы KNX, передаются по шине DALI в виде широковещательных телеграмм.
- Рекомендуется подключать до пяти драйверов DALI, если не предусмотрено внешнее питание.
Перед внесением каких-либо изменений проконсультируйтесь с вашим интегратором KNX и убедитесь, какие групповые адреса будут использоваться (существующие или вновь созданные) для управления новой цепью управления освещением DALI, обозначенной как L4 на рис. 1.
Электромонтажные работы не входят в данное руководство. Правильная установка и все необходимые электрические соединения являются абсолютно необходимыми не только для обеспечения надлежащей работы, но и для обеспечения безопасности эксплуатации и защиты пользователя. Все необходимые операции должны выполняться опытным специалистом в соответствии с предоставленной документацией.
DALI
[править]Первоначальная установка

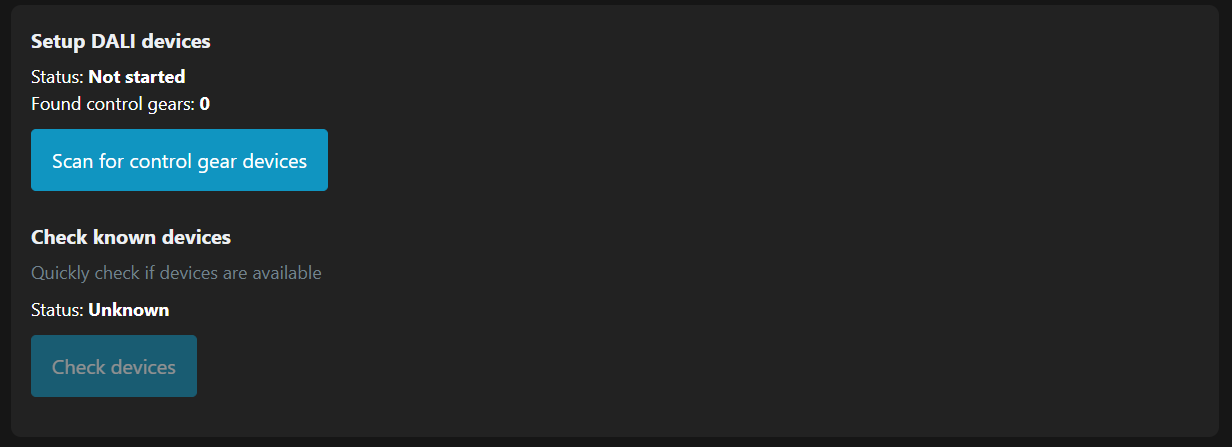

[править]Откройте встроенный веб-интерфейс устройства и перейдите в раздел Настройки -> Конфигурация DALI . На экране появится следующий интерфейс.
Конфигурация DALI, первоначальная установка
Как и в любом другом устройстве управления DALI, здесь также первым делом необходимо выполнить сканирование подключенных устройств. Для этого нажмите «Сканировать устройства управления».
Дождитесь завершения процесса и убедитесь, что количество обнаруженных устройств совпадает с количеством подключенных устройств. Если нет проблем с проводкой и/или неисправных драйверов DALI, количество обнаруженных устройств должно быть равно количеству подключенных устройств.
Обратите внимание, что диммер Shelly DALI GEN3 способен питать до пяти драйверов DALI, если не подключен внешний источник питания.
После установки
[править]Диммер Shelly DALI GEN3 предлагает упрощенную диагностическую проверку, которая рекомендуется для использования после установки. В случае обнаружения каких-либо проблем после успешного завершения первого этапа установки вы можете проверить состояние всех подключенных устройств, нажав кнопку «Проверить устройства».
Конфигурация DALI после установки
KNX
[править]==== Общая конфигурация ====\n Как и любое устройство KNX, устройства Shelly также нуждаются в правильной настройке для обмена данными с другими устройствами KNX. Вам необходимо согласовать эту информацию с вашим интегратором KNX. Подробное описание этой конфигурации приведено в предоставленной документации, которую можно найти здесь: [1]
.
==== Команды управления ====\n Как уже упоминалось выше, установщик должен знать адреса групп KNX,
которые будут использоваться для управления DALI. В нашем случае эта информация представлена в таблице ниже:
| Список адресов групп | ||
|---|---|---|
| Функция DALI | Адрес группы KNX | Длина и кодировка KNX |
| Команда включения/выключения | 1/1/8 | 1 бит, DPT 1.001 (переключатель) |
| Состояние обратной связи включения/выключения | 1/2/8 | 1 бит, DPT 1.001 (переключатель) |
| Относительное управление затемнением | 1/3/8 | 4 бит, DPT 3.007 (затемнение) |
| Абсолютное управление затемнением | 1/4/8 | 1 байт, DPT 5.001 (процент) |
| Состояние обратной связи диммирования | 1/5/8 | 1 байт, DPT 5.001 (процент) |
Подробное описание и настройка всех поддерживаемых объектов приведены ниже:

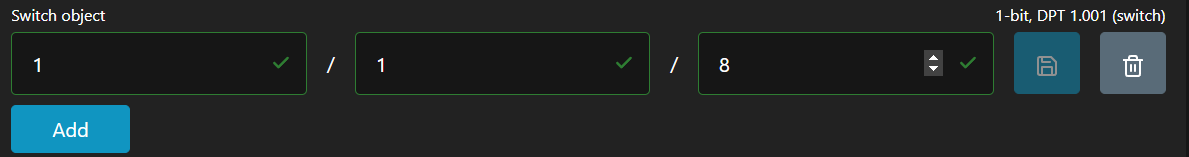

- Объект переключателя — укажите адрес группы, используемый для управления переключением, т.е. ВКЛ/ВЫКЛ. Убедитесь, что он имеет ту же длину DPT. В этом примере это GA 1/1/8. Введите его в предоставленные поля и нажмите кнопку «Сохранить».
Конфигурация объекта переключателя

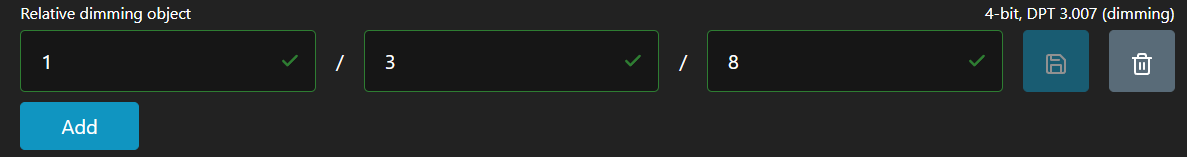

- Объект относительного диммирования — укажите адрес группы, используемый для 4-битного управления диммированием, т.е. ДИММИРОВАНИЕ ВВЕРХ/ДИММИРОВАНИЕ ВНИЗ. Убедитесь, что он имеет ту же длину DPT. В этом примере это GA 1/3/8. Введите его в предоставленные поля и нажмите кнопку «Сохранить».
Объект относительного диммирования
конфигурация

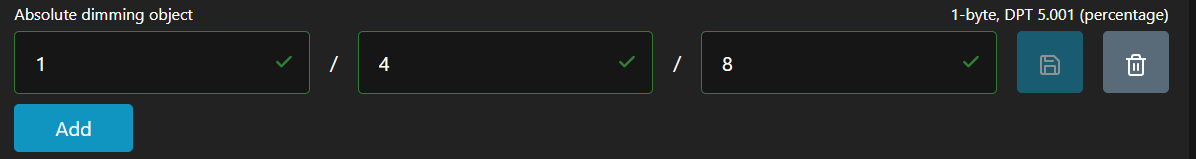

- Объект абсолютного диммирования — укажите адрес группы, используемый для управления диммированием с помощью 1-байтового кода, т.е. для управления точным диммированием. Убедитесь, что длина DPT одинакова. В этом примере это GA 1/4/8. Введите его в соответствующие поля и нажмите кнопку «Сохранить».
Объект абсолютного диммирования
конфигурация
==== Статус обратной связи ====\n

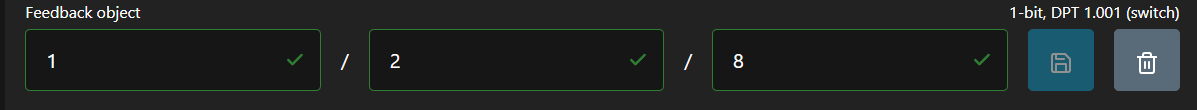

- Объект обратной связи — уведомляет все другие устройства, использующие тот же адрес группы, о состоянии переключения DALI Dimmer GEN3, т.е. ВКЛ/ВЫКЛ. Убедитесь, что длина DPT одинакова. В этом примере это GA 1/2/8. Введите его в соответствующие поля и нажмите кнопку «Сохранить».
Объект обратной связи
конфигурация

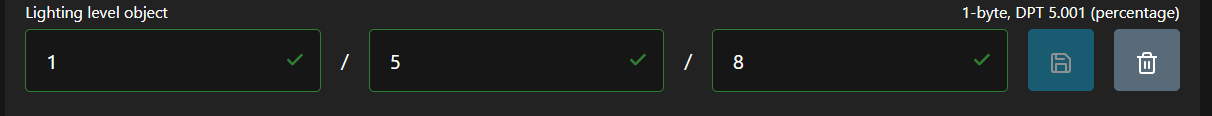

- Объект уровня освещенности - уведомляет все остальные устройства, использующие тот же групповой адрес, об уровне затемнения диммера DALI GEN3 в процентах (0-100%). Убедитесь, что длина DPT одинакова. В этом примере это GA 1/5/8. Введите ее в предоставленные поля и нажмите кнопку «Сохранить».
Объект уровня освещенности
конфигурация
Заключение
[править]После ввода всех необходимых групповых адресов диммер Shelly’s DALI GEN3 и все подключенные к нему устройства управления DAL могут управляться через сеть KNX.
