Использование Shelly Plus 1PM с несколькими кнопками для управления освещением.
Перед использованием прочтите
[править]Этот документ содержит важную техническую информацию и информацию по технике безопасности об устройстве, его безопасном использовании и установке.
⚠ ВНИМАНИЕ! Перед началом установки внимательно и полностью прочтите это руководство и любые другие документы, прилагаемые к устройству. Несоблюдение процедур установки может привести к неисправности, опасности для вашего здоровья и жизни, нарушению закона или отказу в предоставлении юридической и/или коммерческой гарантии (если таковая имеется). Компания Shelly Europe Ltd не несет ответственности за любые потери или повреждения в случае неправильной установки или неправильной эксплуатации данного устройства из-за несоблюдения инструкций по эксплуатации и технике безопасности, содержащихся в данном руководстве.
Введение в Shelly®
[править]Shelly® — это линейка инновационных устройств с микропроцессорным управлением, позволяющих дистанционно управлять электрическими цепями с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Устройства Shelly® могут работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. Shelly Cloud — это сервис, доступ к которому можно получить с помощью мобильного приложения для Android или iOS, а также через любой интернет-браузер по адресу: https://home.shelly.cloud/ . Устройства Shelly® можно удаленно контролировать, управлять ими и отслеживать из любого места, где у пользователя есть доступ к интернету, при условии, что устройства подключены к Wi-Fi-роутеру и интернету. При прямом подключении к точке доступа устройства или по IP-адресу устройства в локальной сети Wi-Fi пользователь может получить доступ к встроенному веб-интерфейсу устройства Shelly® по адресу: http://192.168.33.1 . Встроенный веб-интерфейс можно использовать для мониторинга и управления устройством, а также для настройки его параметров. Устройства Shelly® могут напрямую взаимодействовать с другими устройствами Wi-Fi по протоколу HTTP. API предоставляется компанией Shelly Europe Ltd. Для получения дополнительной информации посетите: https://shelly-api-docs.shelly.cloud/#shelly-family-overview . Устройства Shelly® поставляются с предустановленной на заводе прошивкой. Если для обеспечения соответствия устройств требованиям, включая обновления безопасности, необходимы обновления прошивки, Shelly Europe Ltd предоставит обновления бесплатно через встроенный веб-интерфейс устройства или мобильное приложение Shelly, где доступна информация о текущей версии прошивки. Решение об установке или отказе от установки обновлений прошивки устройства является исключительной ответственностью пользователя. Shelly Europe Ltd не несет ответственности за любое несоответствие устройства требованиям, вызванное несвоевременной установкой пользователем предоставленных обновлений.
Управляйте своим домом голосом
[править]Устройства Shelly® совместимы с функциями Amazon Alexa и Google Home. Пожалуйста, ознакомьтесь с нашим пошаговым руководством по адресу: https://shelly.cloud/support/compatibility/
Пример использования
[править]В этом примере использования объясняется, как с помощью «Shelly Plus 1PM»
(Устройство)
вы можете включать/выключать свет в комнате, холле или коридоре с помощью мобильного устройства и/или нескольких физических кнопок в ключевых местах. Узнайте больше о Shelly Plus 1PM
Установка
[править]«⚠ВНИМАНИЕ!» Опасность поражения электрическим током. Монтаж/установка Устройства в электросеть должна выполняться с осторожностью квалифицированным электриком!
«⚠ВНИМАНИЕ!» Опасность поражения электрическим током. Любые изменения в соединениях должны производиться после того, как будет установлено отсутствие напряжения на клеммах Устройства!
⚠ВНИМАНИЕ! Используйте Устройство только с электросетью и электроприборами, соответствующими всем применимым нормам. Короткое замыкание в электросети или любом электроприборе, подключенном к Устройству, может повредить Устройство! ⚠ВНИМАНИЕ! Устройство может быть подключено к электрическим цепям и электроприборам и управлять ими только в том случае, если они соответствуют соответствующим стандартам и нормам безопасности!
⚠ВНИМАНИЕ! Не подключайте Устройство к электроприборам, превышающим указанную максимальную нагрузку!
⚠ВНИМАНИЕ! Подключайте Устройство только способом, указанным в данной инструкции. Любой другой способ может привести к повреждению и/или травме!
⚠ВНИМАНИЕ! Не используйте Устройство, если оно повреждено!
⚠ВНИМАНИЕ! Не пытайтесь самостоятельно обслуживать или ремонтировать Устройство!
Монтаж
[править]Shelly Plus 1PM предназначен для установки в стандартные электрические коробки, за розетками и выключателями света или в других местах с ограниченным пространством.
⚠ВНИМАНИЕ! Перед установкой устройства отключите автоматические выключатели и убедитесь в отсутствии напряжения на кабелях. Это можно сделать с помощью фазового тестера или мультиметра. Убедившись в отсутствии напряжения, можно приступать к монтажу и подключению устройства.
Подключение
[править]
Условные обозначения
[править]| Клеммы | Кабели | ||
|---|---|---|---|
| O | Выходная клемма цепи нагрузки | L | Линия под напряжением (110-240 В) |
| SW | Входная клемма выключателя/кнопки | N | Нейтральная линия |
| L | Клеммы фазы (110-240 В) | ||
| N | Клеммы нейтрали | ||
| ꓕ | Клеммы заземления постоянного тока | ||
| + | Положительные клеммы 24-30 В постоянного тока |

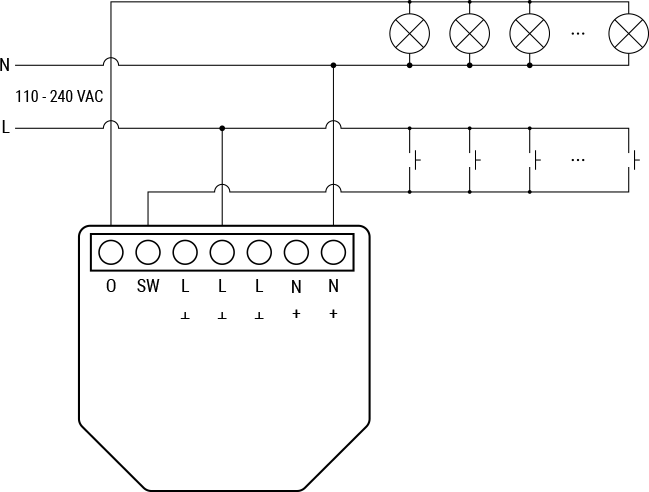

Подключения
[править]Создайте цепь освещения, подключив все лампы параллельно. Подсоедините кабель цепи нейтрали освещения к Нейтрали линии, а кабель цепи фазы освещения — к клемме устройства O в соответствии с местными правилами. Подсоедините клемму устройства N к Нейтрали линии.
Подсоедините устройство к любой из клемм L линии Фаза линии.
Создайте схему управления, подключив параллельно все кнопки, которые вы хотите использовать для включения и выключения света. Подключите один из кабелей схемы управления к линии «Plus» (Live), а другой — к клемме «Устройство» (SW).
Убедитесь, что устройства подключены правильно, а затем включите автоматические выключатели.
⚠ВНИМАНИЕ! Опасность поражения электрическим током. Любые изменения в соединениях необходимо производить после того, как будет установлено отсутствие напряжения на клеммах устройства!
Настройка
[править]Красный светодиод на задней панели устройства будет мигать, если устройство включено, указывая на активацию точки доступа (AP). Светодиод будет гореть без мигания, если устройство подключено к сети Ethernet.
==== Управление устройством с помощью встроенного веб-интерфейса ====\n Подключитесь к точке доступа устройства (ShellyPlus1PM-XXXXXXXXXXXX). Введите в браузере http://192.168.33.1, чтобы получить доступ к встроенному веб-интерфейсу.
Нажмите на панель «Вход (0)» в разделе «Переключатели и подключенные входы» на главном экране. Нажмите на вкладку «Настройки». Нажмите на кнопку «Режим ввода». Выберите кнопку и нажмите кнопку «Сохранить настройки».
Теперь вы можете продолжить настройку устройства. См. руководство по веб-интерфейсу Shelly Plus 1.
==== Управление устройством с помощью приложений или облачных сервисов ====\n Если вы решите использовать устройство с мобильным приложением Shelly Cloud и сервисом Shelly Cloud, инструкции по подключению устройства к облаку и управлению им через приложение Shelly можно найти в руководстве по интеллектуальному управлению Shelly по адресу: [1]
Мобильное приложение Shelly и сервис Shelly Cloud не являются необходимыми условиями для корректной работы устройства. Это устройство можно использовать автономно или с различными другими платформами и протоколами домашней автоматизации.
⚠ВНИМАНИЕ! Не позволяйте детям играть с кнопками/переключателями, подключенными к устройству. Держите устройства для дистанционного управления Shelly (мобильные телефоны, планшеты, ПК) в недоступном для детей месте!
Измерение мощности
[править]Shelly Plus 1PM может измерять кратковременные уровни напряжения, тока и мощности.
Сервис Shelly Cloud также позволяет хранить статистические данные о потреблении энергии вашими светильниками за год.
