Использование Shelly Plus 1 с несколькими кнопками для управления освещением.
Перед использованием прочтите
Этот документ содержит важную техническую информацию и информацию по технике безопасности об устройстве, его безопасном использовании и установке.
Внимание! Перед началом установки внимательно и полностью прочтите это руководство и любые другие документы, прилагаемые к устройству. Несоблюдение процедур установки может привести к неисправности, опасности для здоровья и жизни, нарушению закона или отказу в предоставлении гарантии. Компания Shelly Europe Ltd не несёт ответственности за потери или повреждения в случае неправильной установки или эксплуатации.
Введение
Shelly® — линейка устройств с микропроцессорным управлением для дистанционного управления электрическими цепями с мобильного телефона, планшета, ПК или системы домашней автоматизации. Устройства Shelly® могут работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы.
Shelly Cloud доступен через мобильное приложение (Android/iOS) и веб-браузер по адресу: https://home.shelly.cloud/
При прямом подключении к точке доступа устройства или по IP-адресу в локальной сети — встроенный веб-интерфейс доступен по адресу: http://192.168.33.1
Устройства поставляются с предустановленной прошивкой. Обновления прошивки предоставляются бесплатно через веб-интерфейс или мобильное приложение. Установка обновлений является ответственностью пользователя.
Установка
Внимание! Опасность поражения электрическим током. Монтаж устройства в электросеть должен выполняться квалифицированным электриком.
Внимание! Любые изменения в соединениях производить только после проверки отсутствия напряжения на клеммах.
Внимание! Используйте устройство только с электросетью и приборами, соответствующими применимым нормам. Короткое замыкание может повредить устройство.
Внимание! Не подключайте устройство к приборам, превышающим указанную максимальную нагрузку.
Внимание! Не используйте и не пытайтесь самостоятельно ремонтировать повреждённое устройство.
Монтаж
Shelly Plus 1 предназначен для установки в стандартные электрические коробки, за розетками и выключателями света или в других местах с ограниченным пространством.
Внимание! Перед установкой отключите автоматические выключатели и убедитесь в отсутствии напряжения на кабелях с помощью фазового тестера или мультиметра.

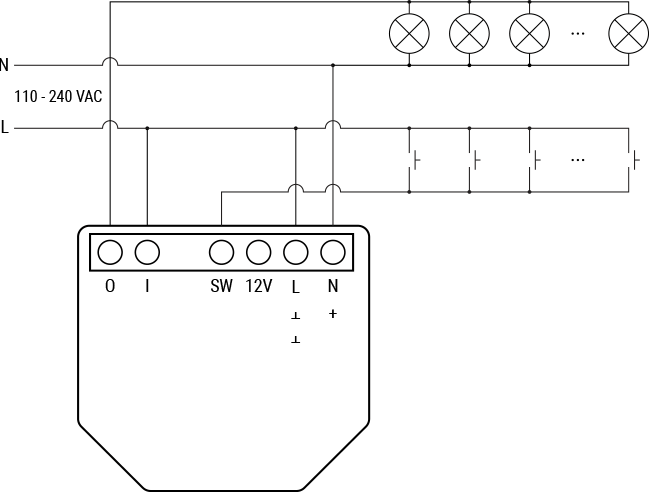

Схема подключения
Условные обозначения клемм
| Клемма | Описание | Кабель | Описание |
|---|---|---|---|
| I | Входная клемма цепи нагрузки | L | Линия под напряжением (110–240 В) |
| O | Выходная клемма цепи нагрузки | N | Нейтральная линия |
| SW | Вход выключателя/кнопки | ||
| Л | Клемма фазы (110–240 В) | ||
| Н | Клемма нейтрали | ||
| 12 В | Положительная клемма 12 В DC | ||
| ꓕ | Клемма заземления DC | ||
| + | Положительная клемма 24–48 В DC |
Порядок подключения
- Создайте цепь освещения, подключив все лампы параллельно.
- Подсоедините кабель нейтрали цепи освещения к линии N, кабель фазы — к клемме O устройства.
- Подключите клемму N устройства к линии Neutral.
- Подключите клеммы L и I устройства к линии Live.
- Создайте управляющую цепь, подключив все кнопки параллельно.
- Подключите один кабель управляющей цепи к линии Live, другой — к клемме SW устройства.
- Убедитесь в правильности всех подключений, затем включите автоматические выключатели.
Внимание! Опасность поражения электрическим током. Любые изменения в соединениях производить только при отсутствии напряжения на клеммах.
Настройка
Индикация
Красный светодиод на задней панели мигает при включении устройства, указывая на активацию точки доступа (AP). Светодиод горит без мигания при подключении к сети Ethernet.
Веб-интерфейс
- Подключитесь к точке доступа устройства (ShellyPlus1-XXXXXXXXXXXX).
- Откройте в браузере: http://192.168.33.1
- На главном экране в разделе Переключатели и подключённые входы нажмите на панель Вход (0).
- Перейдите на вкладку Настройки → Режим ввода.
- Выберите Button и нажмите Save settings.
Подробнее: Руководство по веб-интерфейсу Shelly Plus 1.
Мобильное приложение и Shelly Cloud
Инструкции по подключению и управлению через приложение: Руководство по интеллектуальному управлению Shelly.
Мобильное приложение и Shelly Cloud не являются обязательными условиями работы устройства — оно может использоваться автономно или с другими платформами домашней автоматизации.
Внимание! Не позволяйте детям играть с кнопками/переключателями, подключёнными к устройству. Храните устройства дистанционного управления в недоступном для детей месте.
