Настройка входных данных

Входы

Устройства Shelly с входами и выходами по умолчанию имеют вход, связанный с выходом. При использовании входов устройства для интеграции в систему KNX рекомендуется отделить вход от выхода и продолжить использование рекомендуемого метода настройки, описанного ниже. В случае, если пара вход-выход не может быть

разъединена, имейте в виду, что внутренняя логика устройства Shelly и логика, реализованная при интеграции с KNX, будут выполняться параллельно, и некоторые из результирующих эффектов не будут отслеживаемы в системе KNX.

Каждый вход, представленный в KNX как «объект входа»

(например, переключатель или кнопка) , наследует следующие флаги доступа KNX:

• чтение — другие устройства KNX, использующие тот же групповой адрес, могут только считывать данные из объекта;
• передача — возможность передавать состояние входа при каждом изменении состояния в сеть KNX.

Состояние входа определяет режим работы, в котором должен использоваться этот вход. Если выбранное состояние входа несовместимо с состоянием, определенным в настройках входа/выхода,

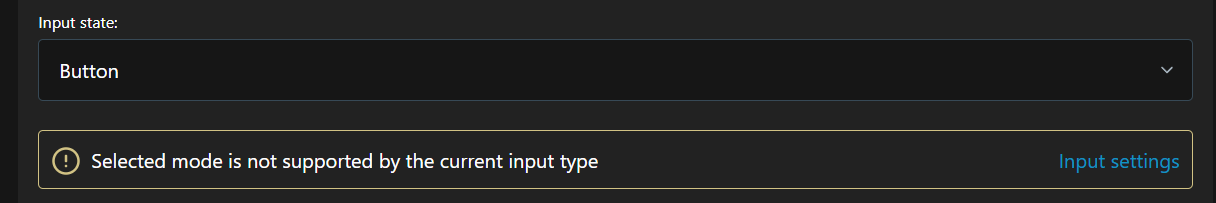

появляется уведомление: «Выбранный режим не поддерживается текущим типом входа». Либо измените состояние входа в настройках KNX, либо вернитесь к настройкам входа/выхода

и выберите совместимые настройки.

Справа от каждого поля «Адрес группы» доступны две кнопки: «Сохранить» и «Удалить», позволяющие сохранить или удалить введенную конфигурацию. Обратите внимание, что введенные адреса групп

должны иметь один и тот же тип DPT. Веб-интерфейс Shelly не может это проверить! До «трех»

адресов групп можно добавить для каждого объекта команды, представляющего собой вход. Эти объекты команд наследуют упомянутые выше флаги доступа. Каждый назначенный адрес группы представляет собой отдельный объект команды, то есть его атрибут «Отправка» всегда «Включено», также известный как «Адрес группы отправки» ! Адрес группы, назначенный объекту «Обратная связь», используется для «считывания» текущего состояния управляемой группы исполнительных механизмов, т.е. ВКЛ или ВЫКЛ.

К объекту обратной связи можно присвоить только один адрес группы.

Как настроить отсоединение входа от выхода

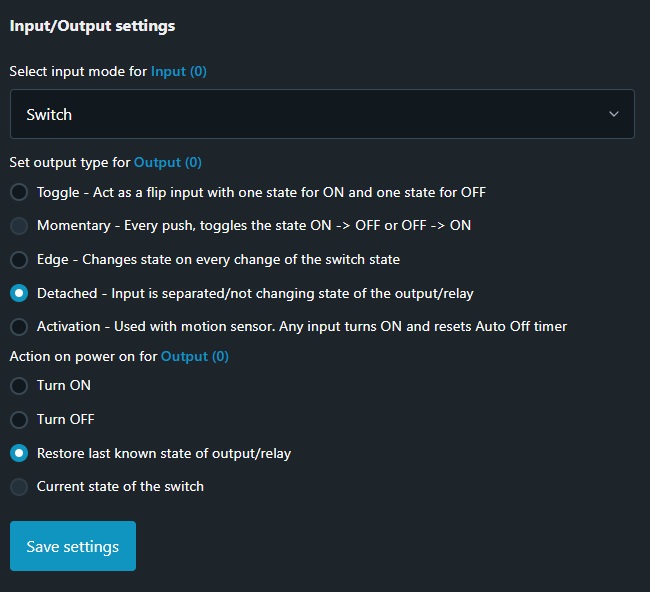

Чтобы ограничить побочные эффекты внутренней логики устройства Shelly, конфликтующие с запрограммированной логикой KNX, рекомендуется использовать следующий режим работы. Перейдите к конфигурации выхода, настройкам входа/выхода и выберите опцию «Отсоединение». Настройки режима входа Если выбранный режим входа в настройках отличается от состояния входа на вкладке «KNX/Входы», отображается следующее уведомление: Если отображается сообщение «Выбранный режим не поддерживается текущим типом входа», выбранная функция KNX не будет активна.

==== Режим ввода - Переключатель ====\n Этот режим следует использовать, когда к входу Shelly подключен «двухполюсный стабильный переключатель». С точки зрения KNX, этот режим предлагает ограниченные возможности. Рекомендуется использовать его как двухпозиционный переключающий вход или аналогичный.

Входы, установленные в режиме «Переключатель», могут использоваться в качестве монитора событий двери/окна.

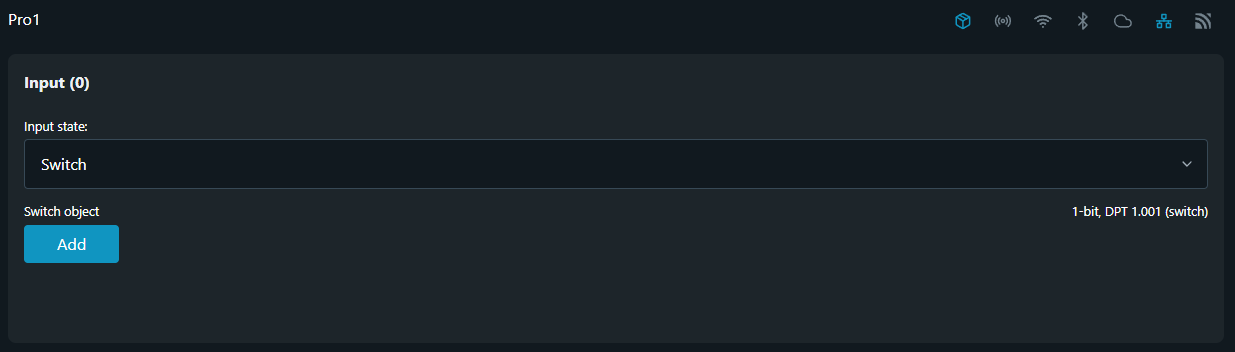

Шаг 1 - Состояние входа Перейдите к конфигурации KNX и выберите «Входы».

В раскрывающемся меню «Состояние входа» выберите «Переключатель».

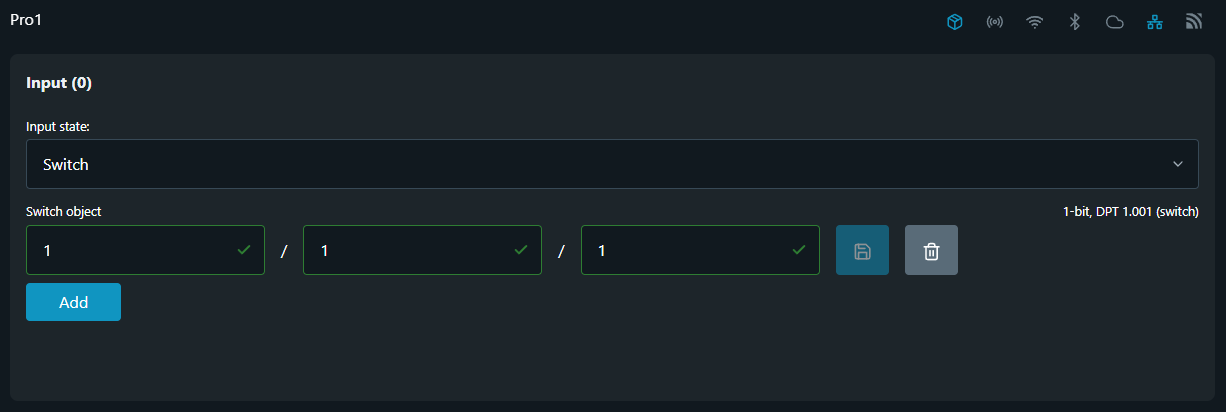

Выбор состояния входа переключателя Шаг 2 - Объект Switch Добавьте Group Address к объекту Switch , затем нажмите кнопку 'Сохранить'.

Объект Switch представляет текущее состояние входа - включен или выключен. Следовательно, передаваемые им данные будут либо "1" (включен), либо "0" (выключен) в зависимости от состояния проводного переключателя. Кодирование: 1-бит; DPT 1.001 (переключение)

==== Режим ввода - Кнопка ====\n Этот режим следует использовать, когда к входу Shelly подключена кнопка .

Когда вход настроен как Кнопка, весь потенциал входа Shelly в KNX становится доступен.

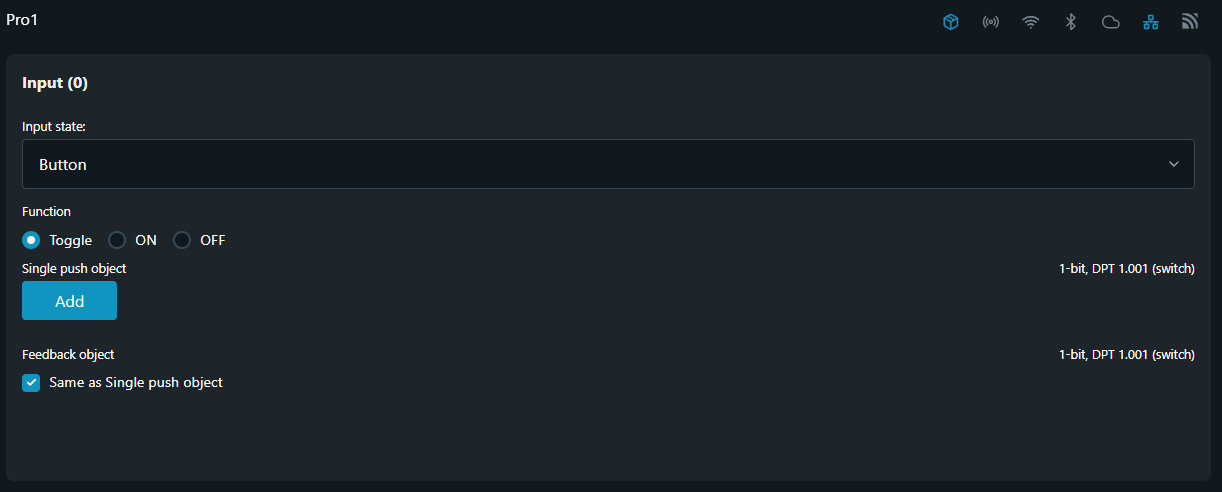

Шаг 1 - Состояние входа Перейдите к конфигурации KNX и выберите Входы.

В раскрывающемся меню «Состояние входа» выберите «Кнопка».

Состояние входа определяет режим работы, в котором должен использоваться этот вход.

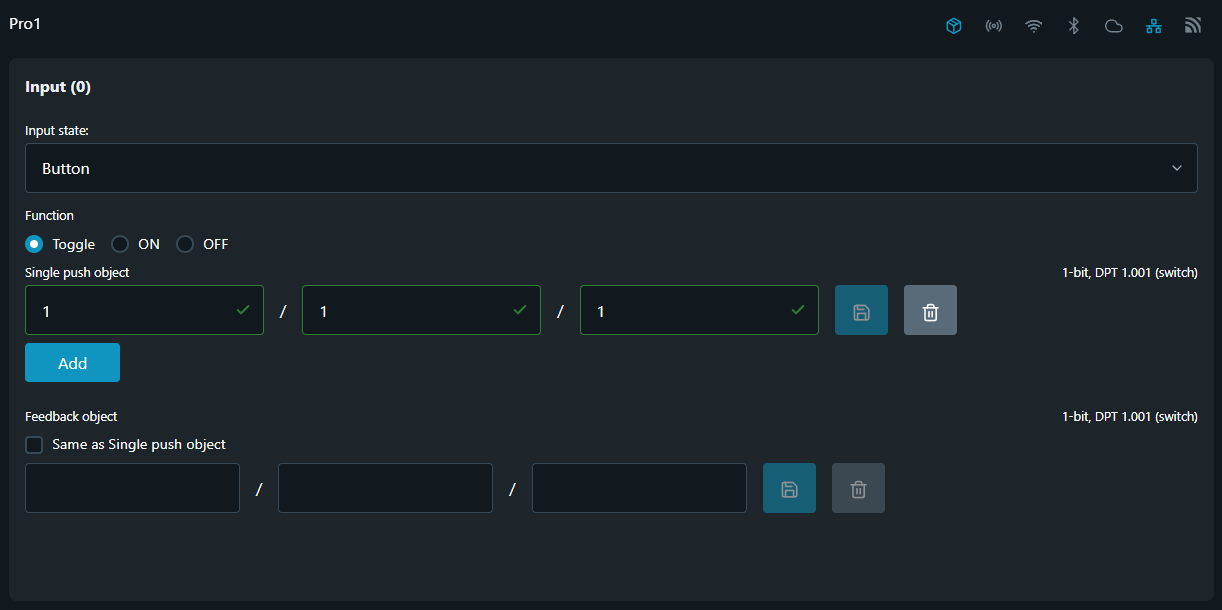

Шаг 2 - Функция TOGGLE Функция «Toggle» сначала считывает текущее состояние группы управляемых исполнительных механизмов по адресу группы, назначенному объекту «Feedback», а затем отправляет инвертированное значение при каждом нажатии кнопки, т. е. «0» превращается в «1», а при повторном нажатии той же клавиши «1» превращается в «0». Таким образом, устройство попеременно включается и выключается. ВКЛ/ВЫКЛ В этом режиме вход не обращается к группе исполнительных механизмов для определения своего текущего состояния. Вход всегда отправляет выбранную функцию, т.е. ВКЛ или ВЫКЛ, при каждом включении.

Поле «Функция» используется для определения типа управления кнопкой и информации, которая будет передаваться через объект «Одиночное нажатие».

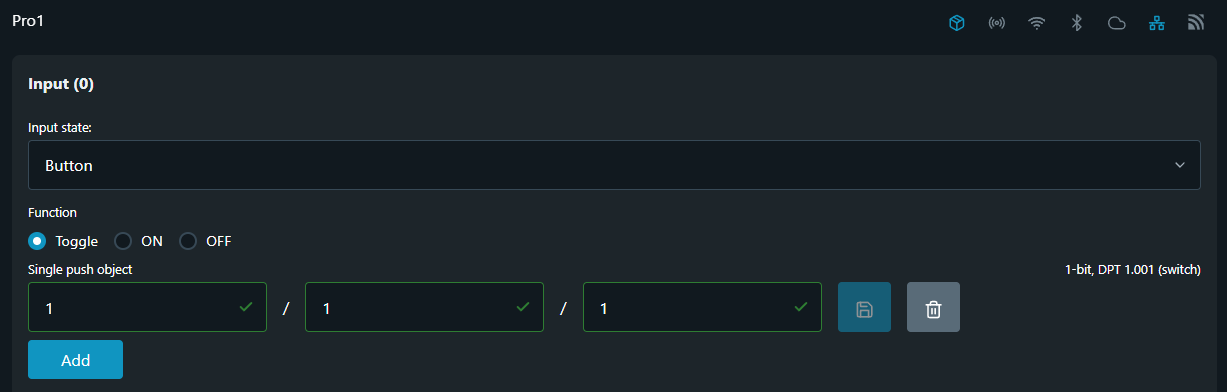

Шаг 3 — Объект «Одиночное нажатие» Добавьте адрес группы к объекту «Одиночное нажатие», как показано на рисунке, затем нажмите кнопку «Сохранить».

Кодирование: 1-бит; DPT 1.001 (переключаемое) Шаг 4 - Объект обратной связи При настройке объекта обратной связи по умолчанию активен флажок «То же, что и... объект», что означает, что устройство будет «считывать» состояние группы управляемых исполнительных механизмов по адресу группы, указанному в поле «Объект одиночного нажатия». Если эта группа не содержит объектов, предоставляющих информацию о состоянии обратной связи, функция TOGGLE работать не будет! Чтобы избежать такого сценария, следует снять флажок «То же, что и... объект» и ввести адрес группы, содержащий эту информацию, в соответствующее поле. Добавьте адрес группы к объекту обратной связи, затем нажмите кнопку «Сохранить».

Кодирование: 1-бит; DPT 1.001 (переключение)

Поле объекта обратной связи отображается только при выборе функции TOGGLE

Function . В случае, если выбрана опция «То же, что и объект с одним нажатием кнопки» и в поле «Объект с одним нажатием кнопки» указано более одного адреса группы, учитывается состояние объекта, определенное первым адресом группы.

==== Режим ввода - Диммирование одной кнопкой ====\n Выбрав «Диммирование одной кнопкой» в качестве состояния входа, пользователь сможет использовать этот вход в качестве набора кнопок KNX для управления относительным диммированием одной кнопкой.

Когда вход (кнопка) настроен на функцию «Регулировка яркости одной кнопкой», вы можете использовать её для включения или выключения света (коротким нажатием) или для его затемнения (длительным нажатием). При переключении отправляется телеграмма ВКЛ/ВЫКЛ через объект «Регулировка яркости одной кнопкой». При регулировке яркости увеличение или уменьшение яркости осуществляется через 4-битный объект «Регулировка яркости длительным нажатием». Параметры для шагов регулировки яркости можно установить в предоставленном поле с тем же именем. Текущее направление переключения или регулировки яркости всегда зависит от предыдущего действия, т. е. если свет выключен, кратковременное нажатие кнопки включит свет, и наоборот, если свет был затемнен, длительное нажатие кнопки уменьшит яркость. При отпускании кнопки после длительного нажатия отправляется телеграмма остановки через 4-битный объект регулировки яркости, завершая процедуру регулировки яркости в приводе регулировки яркости света.

В приведенном ниже примере показано, как настроить вход как регулятор яркости одной кнопкой из меню KNX.

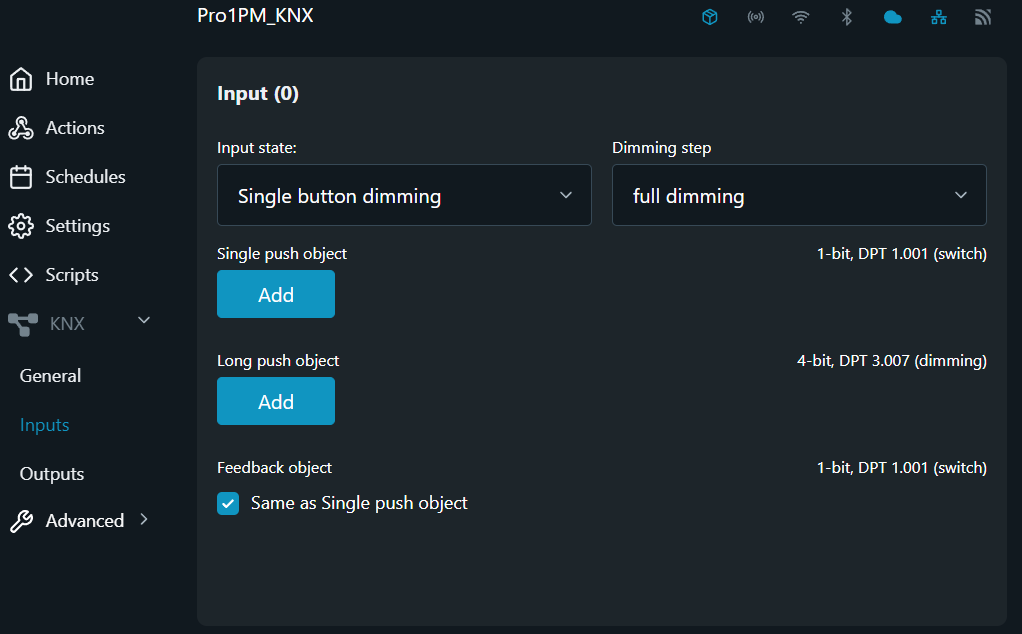

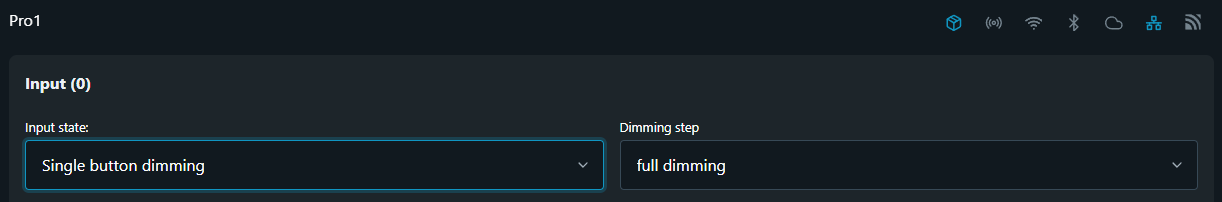

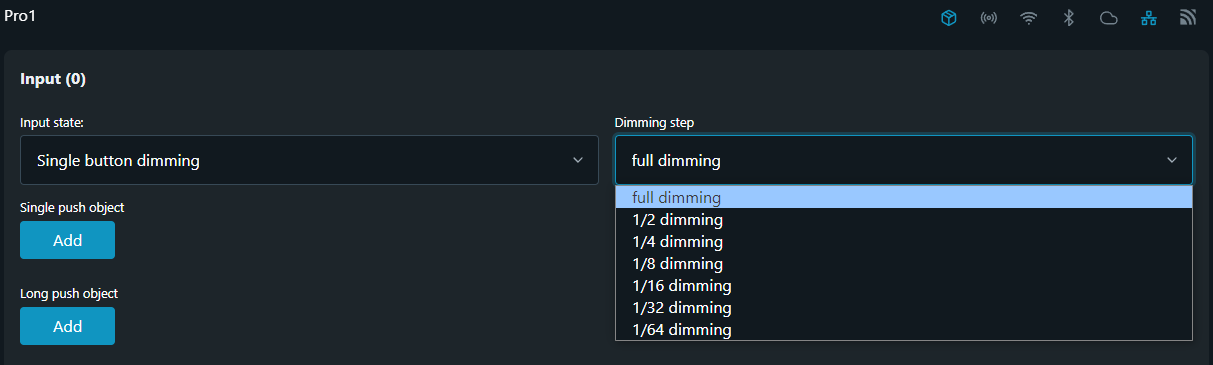

Шаг 1 - Состояние входа Перейдите к конфигурации KNX и выберите Входы . В раскрывающемся меню «Состояние входа» выберите Регулировка яркости одной кнопкой Шаг 2 - Шаг регулировки яркости Поле «Шаг регулировки яркости» используется для определения интервала регулировки яркости в шагах, необходимых для достижения полного диапазона регулировки яркости. Желаемый диапазон выбирается с помощью раскрывающегося меню, содержащего 7 различных шагов на выбор.

Возможные шаги затемнения: полное затемнение - выбор этого шага означает, что одной команды достаточно для циклического переключения по всему диапазону затемнения. Эта процедура затемнения может использоваться в большинстве приложений. Затемнение от 1/2 до 1/64

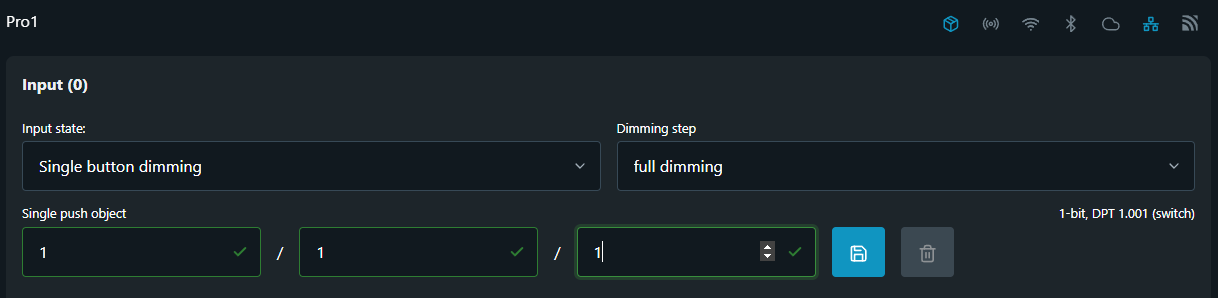

- эти шаги обеспечивают частичное затемнение, позволяющее уменьшать яркость на выбранный шаг. Например, чтобы уменьшить яркость от минимальной до максимальной, вам потребуется нажать кнопку на длительное время (длительное нажатие) четыре раза подряд, если выбран шаг затемнения 1/4. Шаг 3 - Объект с одним нажатием Добавьте адрес группы к объекту с одним нажатием , затем нажмите кнопку «Сохранить».

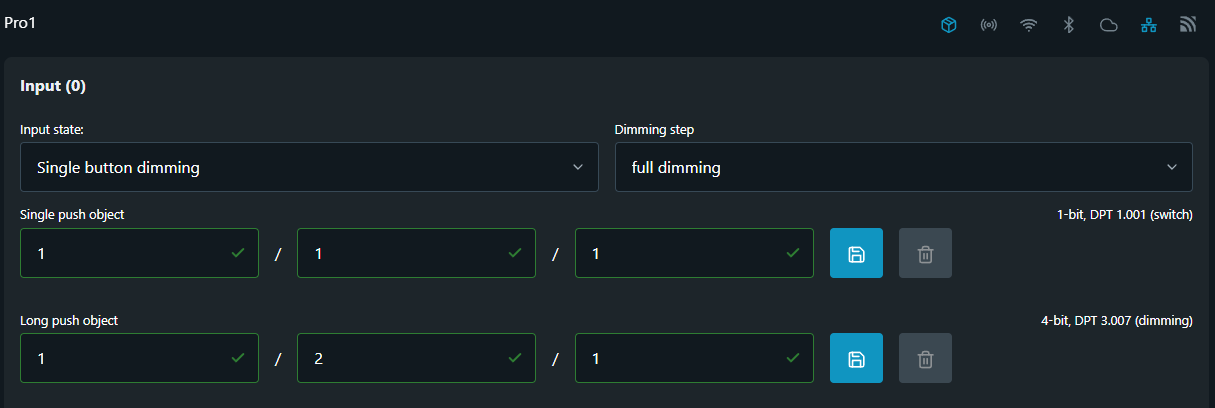

Кодирование: 1-бит; DPT 1.001 (переключение) Шаг 4 - Объект «Длинное нажатие» Добавьте «Групповой адрес» к объекту «Длинное нажатие», затем нажмите кнопку «Сохранить». Объект «Длинное нажатие» служит для передачи на диммерный привод закодированных данных о направлении затемнения (ВВЕРХ или ВНИЗ), а также о выбранном шаге затемнения.

Кодирование: 4-бит; DPT 3.007 (диммирование)

Управление диммером Shelly с одним входом имеет обратную логику по сравнению с поведением кнопки диммера KNX. Это означает, что при каждом длинном нажатии на объект наш вход сначала передает телеграмму KNX для увеличения управляемого им уровня затемнения, а затем — для его уменьшения.

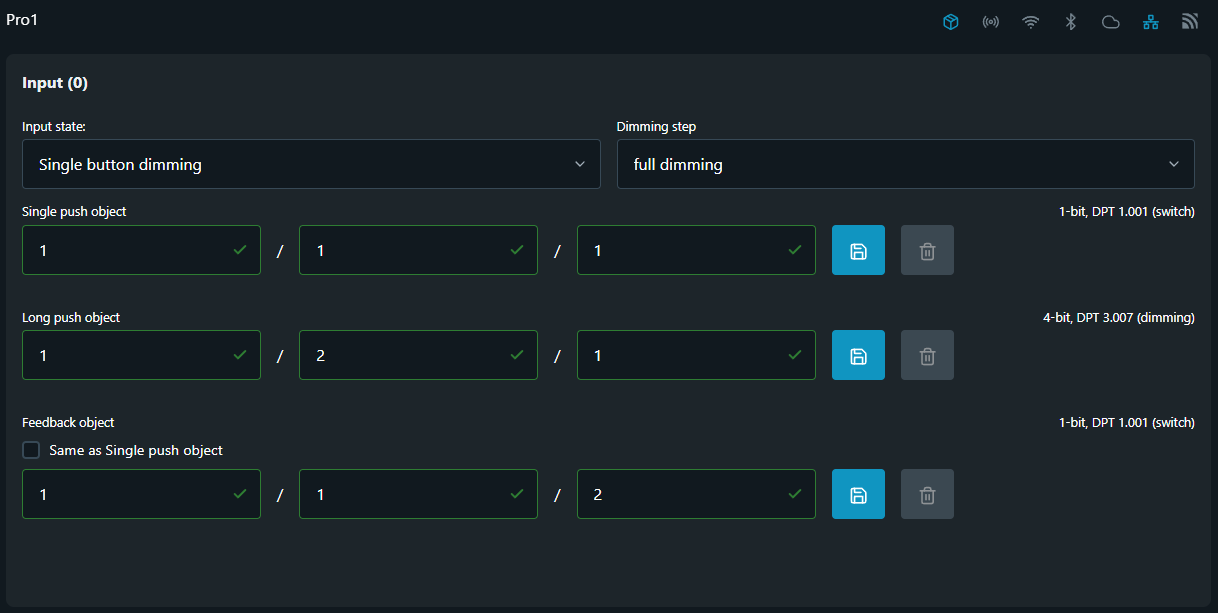

Шаг 5 — Объект обратной связи Добавьте адрес группы к объекту обратной связи , затем нажмите кнопку Сохранить . Кодирование: 1-бит; DPT 1.001 (переключение)

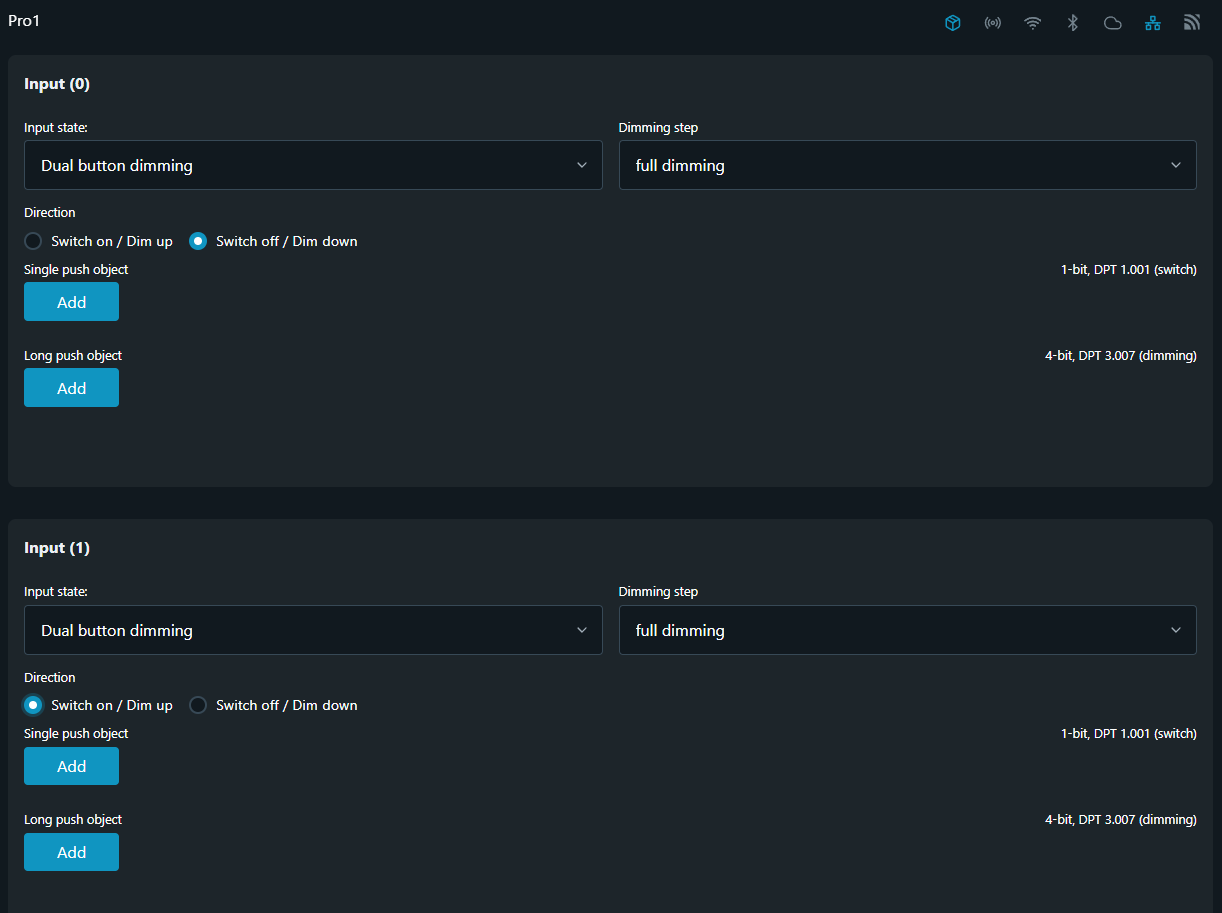

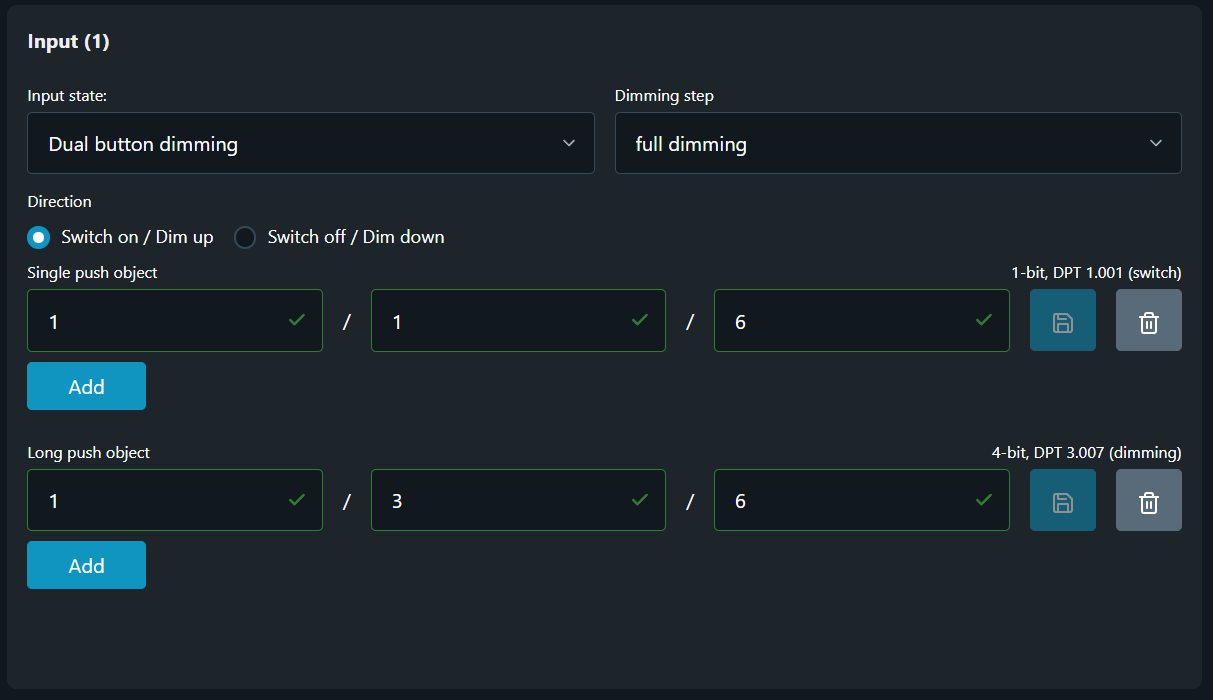

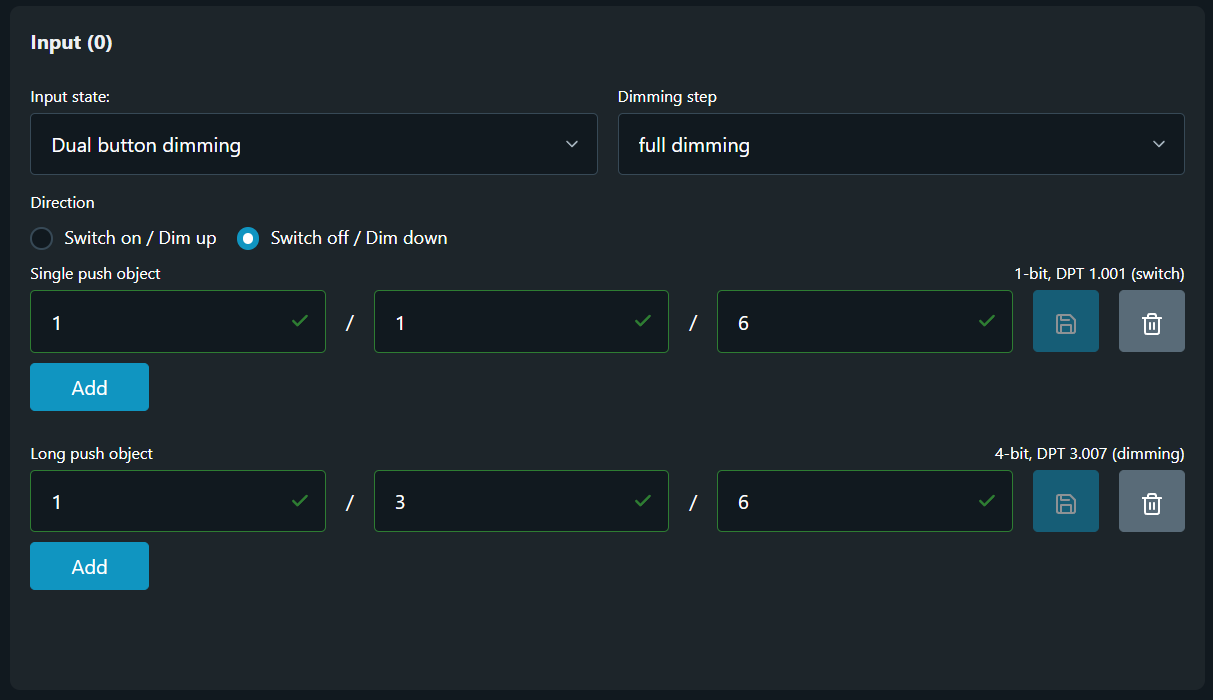

==== Режим ввода — Двухкнопочное затемнение ====\n Режим двухкнопочного затемнения позволяет пользователю настроить два независимых входа устройства Shelly для раздельного увеличения или уменьшения затемнения группы диммеров, назначенных одному и тому же адресу группы. На двух изображениях ниже показан пример конфигурации двухкнопочного затемнения с использованием входа 0 и входа 1 .

Шаг 1 - Состояние входа Перейдите к конфигурации KNX и выберите «Входы». В раскрывающемся меню «Состояние входа» выберите «Двойное кнопочное затемнение».

Для работы в режиме «Двойное кнопочное затемнение» необходимы два отдельных входа устройства Shelly.

Если устройство имеет более двух входов, вы можете настроить любые два входа.

Вы можете использовать разные шаги затемнения для уменьшения яркости и увеличения яркости, и наоборот.

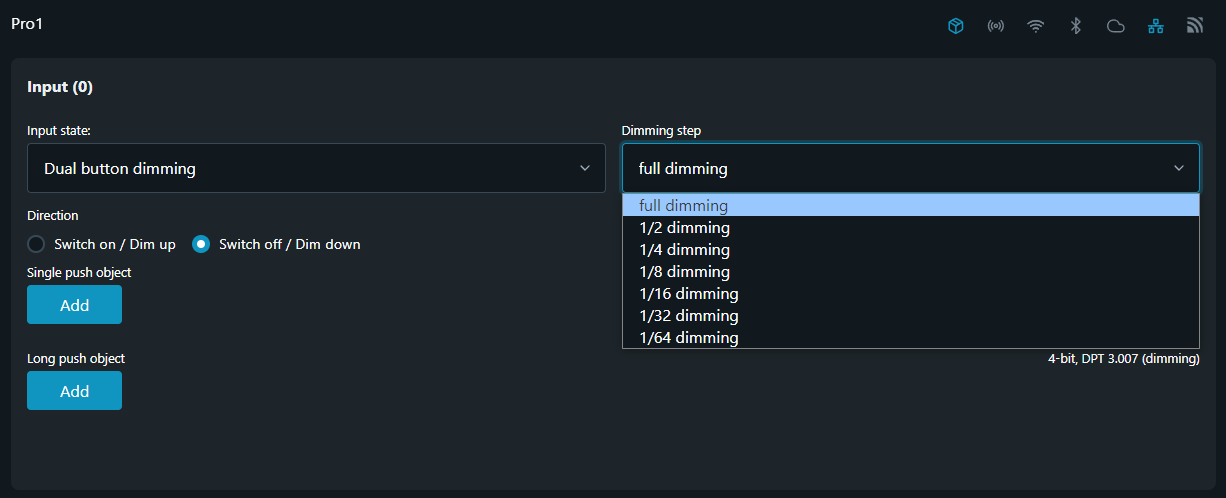

Шаг 2 - Шаг затемнения Поле «Шаг затемнения» используется для определения интервала затемнения в шагах, необходимых для достижения полного диапазона затемнения. Желаемый диапазон выбирается с помощью выпадающего меню в поле, содержащего 7 различных шагов на выбор. Возможные шаги затемнения: полное затемнение - выбор этого шага означает, что одной команды достаточно для циклического прохождения всего диапазона затемнения. Эта процедура затемнения может использоваться в большинстве приложений. Затемнение от 1/2 до 1/64

эти шаги обеспечивают частичное затемнение, позволяющее сделать свет ярче или темнее на выбранный шаг. Например, для затемнения от минимума до максимума. Для регулировки яркости вам потребуется удерживать кнопку в течение длительного времени (длительное нажатие) четыре раза подряд, если выбран шаг затемнения 1/4.

Шаг 3 - Направление В разделе настроек «Направление» вы можете указать операции, которые должны выполняться при кратковременном («Одиночное нажатие») и длительном срабатывании («Длительное нажатие») соответствующего входа. Доступные параметры:

• Включение / Увеличение яркости
• Выключение / Уменьшение яркости

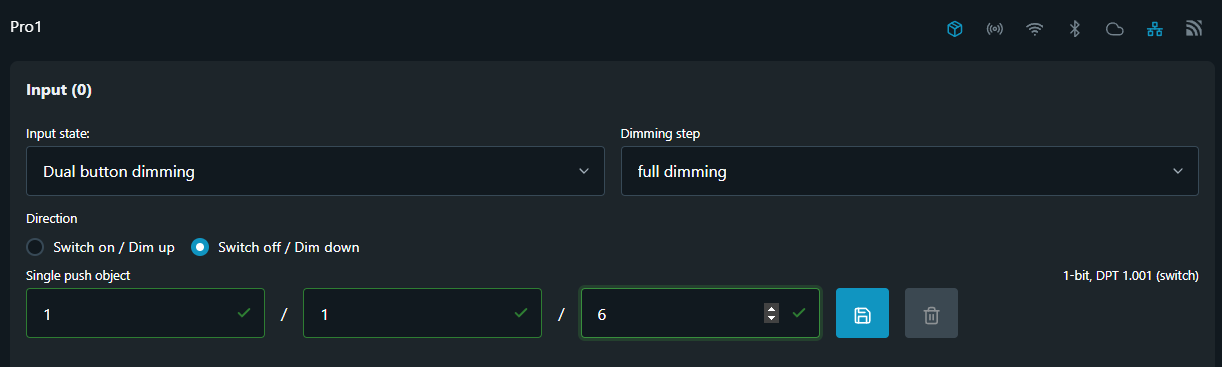

Шаг 4 - Одиночное нажатие Добавьте «Групповой адрес»

в раздел «Одиночное нажатие», затем нажмите кнопку «Сохранить».

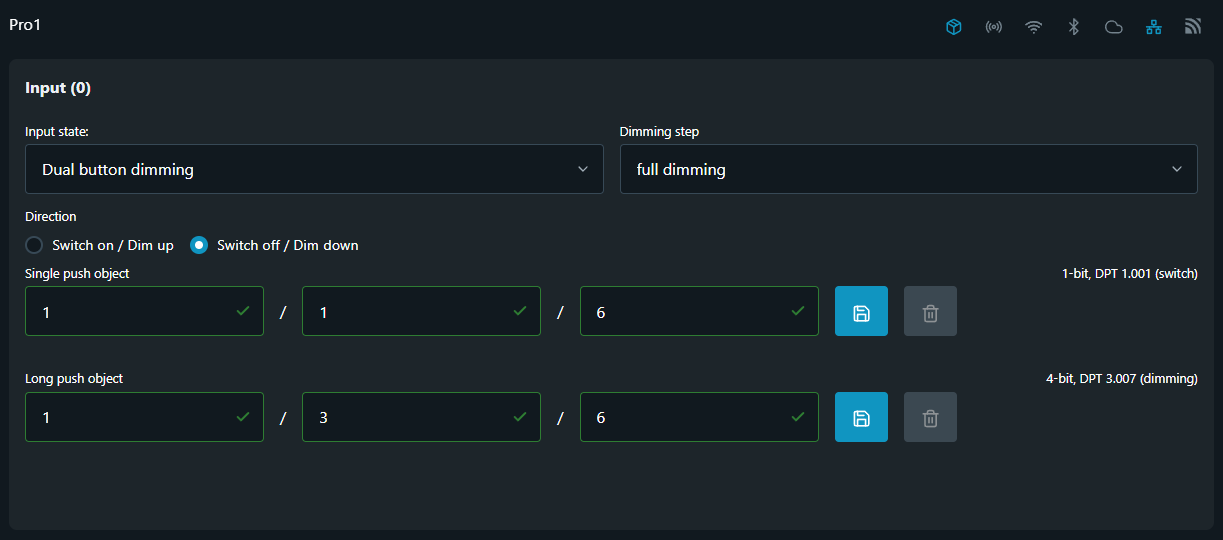

Кодирование: 1-бит; DPT 1.001 (переключение) Шаг 5 - Объект «Длинный сигнал» Добавьте «Групповой адрес»

к объекту «Длинный сигнал», затем нажмите кнопку «Сохранить».

Кодирование: 4-бит; DPT 3.007 (затемнение) Шаг 6 - Настройка второго входа Для настройки второго входа (второй кнопки) повторите все шаги с шага 1 по шаг 5.

ПРИМЕЧАНИЕ: Выберите инвертированный вариант, сделанный на шаге 3, для первого входа!

Альтернативная конфигурация

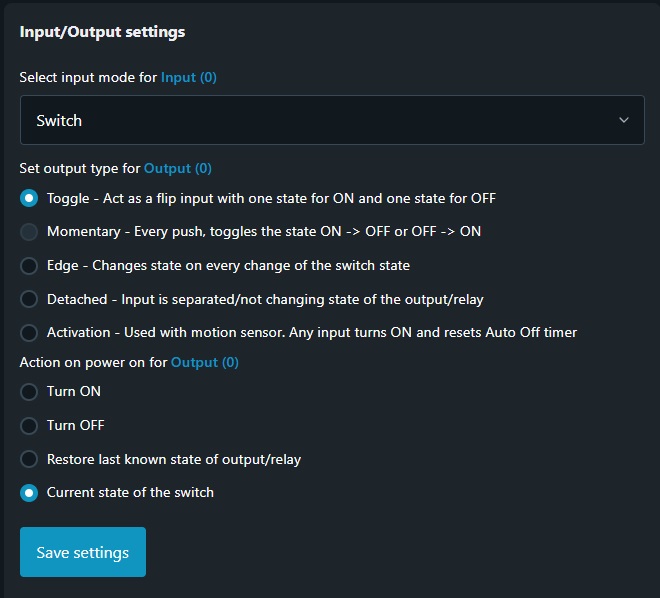

Когда вход подключен к выходу, он также может использоваться для управления другими устройствами на шине KNX. Хотя такая конфигурация не рекомендуется, если проект требует подобной настройки, следует учитывать возникающие ограничения. Для настройки ввода данных о ролях, адресах групп и поведении обратитесь к документации, указанной выше. Настройки ввода по умолчанию показаны на рисунке ниже.
