Настройка измерений

Измерения

Многие устройства Shelly способны предоставлять измерения (например, тока, напряжения, потребляемой энергии и т. д.) для подключенной к ним нагрузки. Эти параметры имеют решающее значение для мониторинга электрических систем и обеспечения эффективного управления энергопотреблением. Для сохранения и последующего восстановления опубликованных данных могут потребоваться дополнительные устройства хранения KNX для хранения исторических данных. Устройства Shelly и экосистема Shelly предлагают локальное и облачное хранение этих данных.

Общие сведения

Объекты потребления электроэнергии, доступные в устройствах Shelly:

Напряжение
Ток
Активная мощность
Активная энергия
Выработанная энергия

В конфигурации KNX для публикации измерений вы увидите только те измерения, которые поддерживаются конкретным устройством.

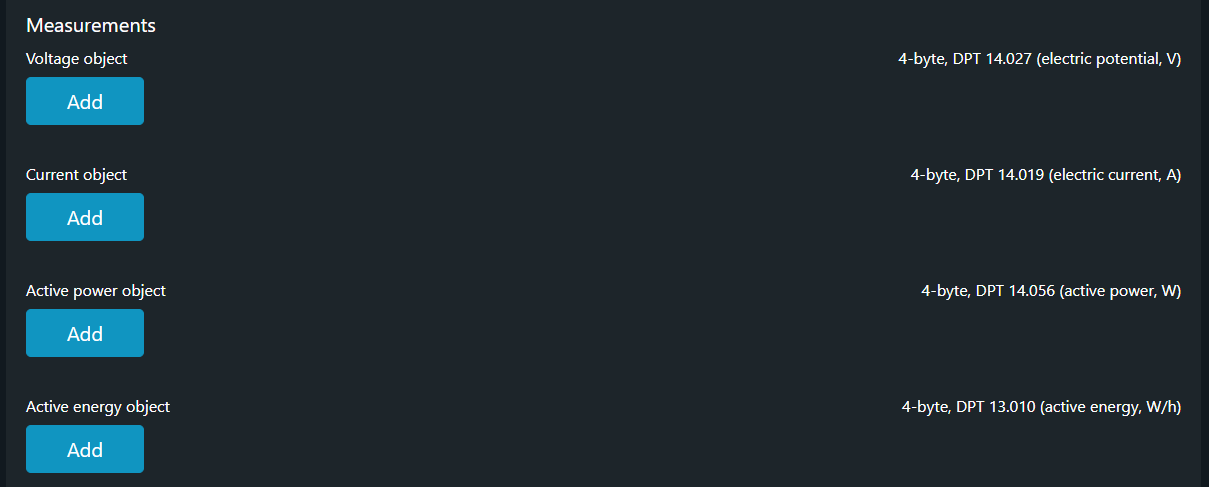

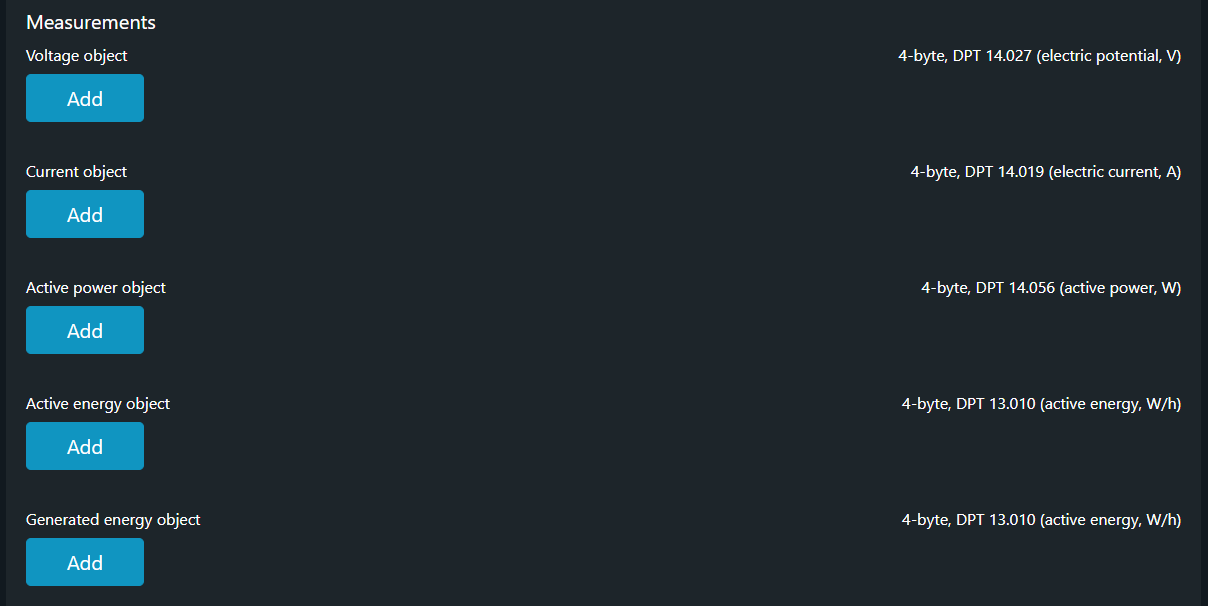

Предварительный просмотр доступных измерений исполнительного механизма переключения Предварительный просмотр доступных измерений исполнительного механизма диммирования

Обзор функциональности

Напряжение: Объект KNX Voltage обеспечивает мониторинг напряжения в реальном времени электрических систем. Эта функциональность необходима для поддержания работоспособности и стабильности вашей установки. Непрерывное измерение и передача данных об уровнях напряжения позволяет обнаруживать колебания, такие как просадки напряжения или перенапряжения, которые потенциально могут повредить чувствительное оборудование. Этот проактивный мониторинг гарантирует, что электропитание остается в безопасном рабочем диапазоне, защищая ваши устройства и способствуя повышению отказоустойчивости системы.

Ток: Объект KNX Current обеспечивает мониторинг электрического тока в реальном времени в электрических системах. Это крайне важно для обеспечения безопасности и эффективности вашей установки. Постоянное измерение и передача данных об уровнях тока помогает выявлять условия перегрузки, которые потенциально могут повредить проводку или вызвать срабатывание автоматических выключателей. Этот проактивный мониторинг гарантирует, что потребляемый ток остается в безопасном рабочем диапазоне, защищая ваши цепи и обеспечивая более эффективное управление нагрузкой.
Активная мощность: Объект KNX Active Power обеспечивает мониторинг активной мощности в электрических системах в режиме реального времени. Это имеет решающее значение для управления энергопотреблением и анализа нагрузки. Постоянное измерение и передача данных об уровнях активной мощности позволяют отслеживать потребление, определять пиковые периоды использования и анализировать потребляемую мощность конкретных устройств или цепей. Эта функциональность является ключевой для оптимизации энергопотребления, управления затратами и обеспечения сбалансированной электрической нагрузки.

Активная энергия: Объект KNX Active Energy предоставляет суммарное значение потребления электроэнергии. Это важнейшая функция для комплексного отслеживания энергопотребления и выставления счетов. В отличие от мгновенных измерений мощности, этот объект непрерывно накапливает данные об активном потреблении энергии с течением времени, позволяя отслеживать общее потребление для конкретной цепи, комнаты или всего здания. Эти данные необходимы для точного анализа затрат, выявления долгосрочных тенденций потребления и внедрения эффективных стратегий энергосбережения.
Выработанная энергия: Этот объект KNX предоставляет кумулятивное значение энергии, возвращаемой в сеть из вторичного возобновляемого источника энергии, такого как фотоэлектрическая (PV) солнечная установка. Ключевой особенностью устройств Shelly является их способность независимо измерять и хранить эту выработанную энергию, а не просто вычитать ее из энергии, потребленной из сети. Это позволяет осуществлять целенаправленный мониторинг производительности вашей солнечной системы. Затем объект KNX «Выработанная энергия» предоставляет эти точные кумулятивные данные в сеть KNX, давая вам четкое представление о вашем производстве энергии. Эта информация крайне важна для таких задач, как расчет рентабельности инвестиций (ROI) и оценка общей эффективности вашего возобновляемого источника энергии.

Диммер Shelly не поддерживает объект «Сгенерированная энергия».

Поведение KNX при отправке отчетов

Поведение поддерживаемых объектов KNX в устройствах Shelly определяется их типом точки данных (DPT), что обеспечивает эффективную отправку данных только при необходимости. Настроенные объекты KNX делятся на две основные категории:

==== Измерения в реальном времени (DPT 14.xxx) ====\n Такие объекты, как Напряжение (DPT 14.027), Ток (DPT 14.019) и Активная мощность (DPT 14.056), не передают данные по фиксированному расписанию. Вместо этого они настроены на отчетность только при изменении . Это означает, что новое значение отправляется в шину KNX только тогда, когда измеренное значение значительно изменилось, предотвращая ненужный трафик на шине и гарантируя получение самых актуальных данных.

==== Накопительные данные (DPT 13.xxx) ====\n Объекты, отслеживающие накопительные данные, такие как Активная энергия и Выработанная энергия (DPT 13.010), передают свои значения периодически каждую минуту . Этот интервал отчетности фиксирован и не может быть изменен. Периодическая отчетность предоставляется только для устройств Shelly, у которых включены каналы. Отчетность осуществляется по каждому каналу отдельно. Поскольку эти значения постоянно накапливаются, этот фиксированный график обеспечивает наличие согласованного журнала общего потребления и генерации энергии с течением времени, что крайне важно для детального анализа и выставления счетов.

==== Чтение значений объектов KNX ====\n Все настроенные объекты KNX, независимо от их DPT, поддерживают запросы на чтение. Это означает, что клиент KNX может отправить команду GroupValueRead

на определенный адрес группы, заставляя устройство Shelly ответить своим текущим значением.

Настройка измерительных объектов KNX

==== Шаг 1 - Объект напряжения ====\n Основные характеристики:

Размерность DPT: 14.027
Тип: 4-байтовое число с плавающей запятой (IEEE 754 одинарной точности)
Имя: Электрический потенциал
Единица измерения: Вольты [В]
Разрешение: 0.001 В

Установка группового адреса для объекта напряжения KNX:

Введите групповой адрес: В поле, предназначенном для объекта напряжения, введите групповой адрес, который вы ранее настроили в своем проекте ETS (например, 1/6/7).

Сохраните конфигурацию: Нажмите кнопку «Сохранить», чтобы сохранить новый групповой адрес. Теперь устройство будет использовать этот адрес для отправки результатов измерений напряжения на шину KNX.

Примечание: к этому объекту можно привязать только один групповой адрес.

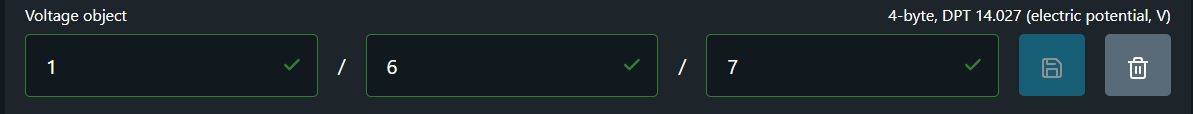

Объект «Напряжение»

==== Шаг 2 - Объект «Ток» ====\n Основные характеристики:

Размерность DPT: 14.019
Тип: 4-байтовое число с плавающей запятой (IEEE 754 одинарной точности)
Имя: Электрический ток
Единица измерения: Амперы [А]
Разрешение: 0.001A

Установите групповой адрес для объекта KNX «Ток»:

Введите групповой адрес: В поле, предназначенном для объекта «Ток», введите групповой адрес, который вы ранее настроили в своем проекте ETS (например, 1/6/6).

Сохранение конфигурации: Нажмите кнопку «Сохранить», чтобы сохранить новый групповой адрес. Теперь устройство будет использовать этот адрес для отправки текущих измерений в шину KNX.

Примечание: К этому объекту можно привязать только один групповой адрес.

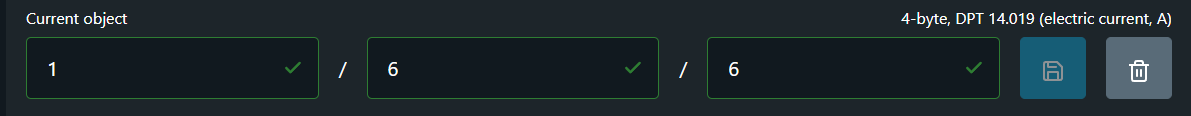

Текущий объект

==== Шаг 3 - Объект активной мощности ====\n Основные характеристики:

Размерность DPT: 14.056
Тип: 4-байтовое число с плавающей запятой (IEEE 754 одинарной точности)
Имя: Активная мощность
Единица измерения: Ватты [Вт]
Разрешение: 0.001 Вт

Установите групповой адрес для объекта активной мощности KNX:

Введите групповой адрес: В поле, предназначенном для объекта активной мощности, введите единственный групповой адрес, который вы ранее настроили в своем проекте ETS (например, 1/6/5).

Сохранение конфигурации: Нажмите кнопку «Сохранить», чтобы сохранить новый групповой адрес. Теперь устройство будет использовать этот адрес для отправки результатов измерений мощности на шину KNX.

Примечание: К этому объекту можно привязать только один групповой адрес.

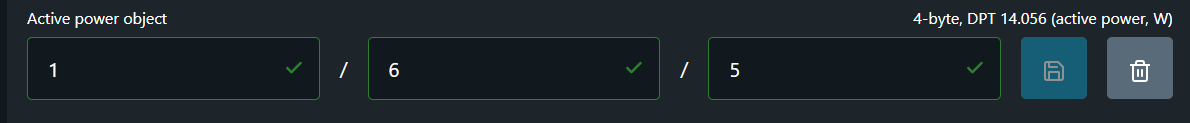

Объект активной мощности

==== Шаг 4 - Объект активной энергии ====\n Основные характеристики:

Размер DPT: 13.010
Тип: 4-байтовое беззнаковое длинное целое число (32-битное целое число)
Имя: Активная энергия
Единица измерения: Ватт-часы [Вт/ч]
Разрешение: 1 Вт/ч

Установите групповой адрес для объекта активной энергии KNX:

Введите групповой адрес: В указанном поле для объекта активной энергии введите единственный групповой адрес, который вы ранее настроили в своем проекте ETS (например, 1/6/9).

Сохранение конфигурации: Нажмите кнопку «Сохранить», чтобы сохранить новый групповой адрес. Теперь устройство будет использовать этот адрес для отправки данных о суммарной потребляемой энергии на шину KNX.

Примечание: К этому объекту можно привязать только один групповой адрес.

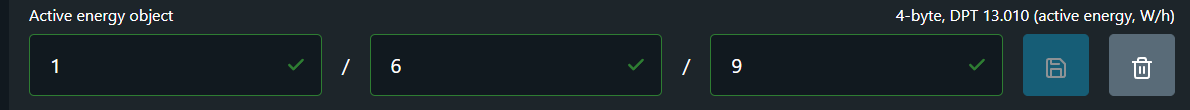

Активный объект энергии

==== Шаг 5 - Сгенерированный объект энергии ====\n Основные характеристики:

Размер DPT: 13.010
Тип: 4-байтовое беззнаковое длинное целое число (32-битное целое число)
Имя: Сгенерированная энергия
Единица измерения: Ватт-часы [Вт/ч]
Разрешение: 1 Вт/ч

Установите групповой адрес для объекта сгенерированной энергии KNX:

Введите групповой адрес: В указанном поле для объекта сгенерированной энергии введите единственный групповой адрес, который вы ранее настроили в своем проекте ETS (например, 1/6/8).

Сохранение конфигурации: Нажмите кнопку «Сохранить», чтобы сохранить новый групповой адрес. Теперь устройство будет использовать этот адрес для отправки данных о суммарной сгенерированной энергии в шину KNX.

Примечание: К этому объекту можно привязать только один групповой адрес.

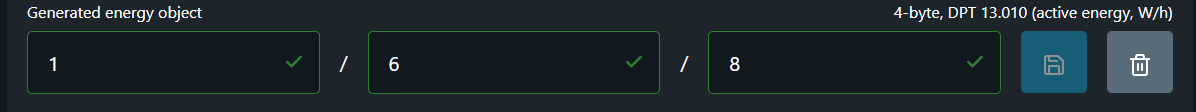

Объект сгенерированной энергии

Дополнительная информация об исторических данных

Клиентам, заинтересованным в анализе исторических данных и долгосрочных стратегиях управления энергопотреблением, рекомендуется интегрировать дополнительные устройства хранения KNX. Эти устройства собирают и хранят исторические данные в течение длительных периодов, что позволяет проводить углубленный анализ, выявлять тенденции и оценивать производительность. Используя решения для хранения KNX, клиенты могут получить ценную информацию о моделях энергопотребления и внедрить целенаправленные меры для оптимизации эффективности и снижения затрат с течением времени. В качестве альтернативы можно использовать экосистему Shelly для хранения и мониторинга данных об энергопотреблении в приложении Shelly Smart Control.
