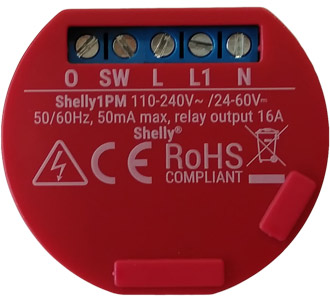

Shelly 1PM
Идентификация устройства
[править]- Название устройства: Shelly 1PM
- Модель устройства: SHSW-PM
- SSID устройства: shelly1pm-XXXXXX
Краткое описание
[править]Shelly 1PM — это компактный интеллектуальный выключатель с функцией измерения мощности, позволяющий дистанционно управлять электроприборами с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Он может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. Доступ к Shelly 1PM, управление им и мониторинг могут осуществляться удаленно из любого места, где у пользователя есть доступ к интернету, при условии, что устройство подключено к Wi-Fi-роутеру и интернету. Его можно установить в стандартные электрические коробки, за розетками и выключателями света или в других местах с ограниченным пространством.
Устройство Shelly 1PM имеет встроенный веб-интерфейс, который позволяет отслеживать и контролировать работу устройства, а также настраивать его параметры.
Основные области применения
[править]- Жилые помещения
- Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Интеграции
[править]- Samsung SmartThings
- Alexa

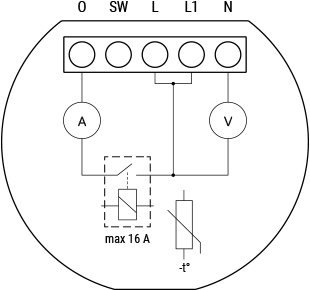

Упрощенная внутренняя схема
[править]
Электрические интерфейсы устройства
[править]Входы
[править]- 1 вход для переключателя/кнопки на винтовой клемме
- 3 входа питания на винтовых клеммах: N (+), L, L1
Выходы
[править]- 1 релейный выход с измерением мощности на винтовой клемме
Дополнительные интерфейсы
[править]- Собственный последовательный порт Shelly интерфейс
⚠ВНИМАНИЕ! Высокое напряжение на дополнительном интерфейсе при включении устройства!
Подключение
[править]- Wi-Fi
Функции безопасности
[править]- Защита от перегрева
- Защита от перегрузки по мощности
Поддерживаемые типы нагрузок
[править]- Резистивные (лампы накаливания, нагревательные приборы)
- Емкостные (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
- Индуктивные с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры)
Пользовательский интерфейс
[править]Пользовательский интерфейс
[править]Входы
[править]- Одна кнопка (Сброс) Нажмите и удерживайте 5 секунд, чтобы включить точку доступа устройства. Нажмите и удерживайте 10 секунд, чтобы выполнить сброс устройства до заводских настроек.
Выходы
[править]- Светодиодная индикация (красный): Точка доступа (AP) включена, Wi-Fi выключен: 1 секунда ВКЛ / ¼ секунды ВЫКЛ. Wi-Fi включен, но не подключен к сети Wi-Fi: 2 секунды ВКЛ / ¼ секунды ВЫКЛ. Подключен к сети Wi-Fi: Постоянно ВКЛ. Облако включено, но не подключено: 1 секунда ВКЛ / 5 секунд ВЫКЛ. Подключен к облаку Shelly: Постоянно ВКЛ. OTA (обновление по воздуху): ½ секунды ВКЛ / ½ секунды ВЫКЛ. Кнопка нажата и удерживается 5 секунд: ¼ секунды ВКЛ / ¼ секунды ВЫКЛ. Кнопка нажата и удерживается 510 секунд: ⅛ секунды ВКЛ / ⅛ секунды ВЫКЛ.
Приведенный выше список начинается с начального состояния устройства и самого низкого приоритета. Каждое следующее состояние отменяет предыдущее.
Технические характеристики
[править]| Тип | Значение |
|---|---|
| Физические характеристики | |
| Размеры (ВхШхГ): | 36х41х17 мм / 1,42х1х1х0,67 дюйма |
| Вес: | |
| Монтаж: | Настенная консоль |
| Максимальный крутящий момент винтовых клемм: | 0,4 Нм / 3,5 фунта |
| Сечение проводника: | 0,5–1,5 мм² / 20–16 AWG |
| Длина зачищенного проводника: | 5–6 мм / 0,20–0,24 дюйма |
| Материал корпуса: | Пластик |
| Цвет: | Красный |
| Условия эксплуатации | |
| Температура окружающей среды: | -20 °C до 40 °C / -5 °F до 105 °F |
| Влажность | От 30% до 70% относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Электрические характеристики | |
| Источник питания: | 110 - 240 В переменного тока / 24 - 60 В постоянного тока |
| Потребляемая мощность: | < 1 Вт |
| Характеристики выходных цепей | |
| Максимальное коммутируемое напряжение переменного тока: | 250 В |
| Максимальное коммутируемое напряжение постоянного тока: | 60 В |
| Максимальный коммутируемый ток переменного тока: | 16 А |
| Максимальный коммутируемый ток постоянного тока: | 10 А |
| Датчики, измерительные приборы | |
| Внутренний датчик температуры: | Да |
| Ваттметр (переменного тока) | Да |
| Радио | |
| Диапазон радиочастот: | 2401 - 2495 МГц |
| Макс. мощность радиочастот: | <20 дБм |
| Протокол Wi-Fi: | 802.11 b/g/n |
| Диапазон действия Wi-Fi: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Микроконтроллер | |
| Процессор: | ESP8266 |
| Флэш-память: | 2 МБ |
| Возможности прошивки | |
| Расписания: | 18 |
| Веб-хуки (действия по URL): | 6, по 5 URL на каждый хук |
| Скриптинг: | Нет |
| MQTT: | Да |
| CoAP: | Да |
== Базовые схемы подключения {| class="wikitable" |- | | |} ==
Легенда
[править]| Клеммы | Провода | ||
|---|---|---|---|
| I | Входная клемма цепи нагрузки | L | Провод фазы (110-240 В переменного тока) |
| O | Выходная клемма цепи нагрузки | N | Нейтральный провод |
| SW | Входная клемма переключателя (управляющего O) | + | Положительный провод |
| L, L1 | Клемма фазы (110-240 В) | - | Отрицательный провод |
| N | Нейтральная клемма |
Устранение неполадок
[править]...
Руководство по веб-интерфейсу
[править]Прочитайте руководство по веб-интерфейсу Shelly 1PM
Компоненты и API
[править]- Это устройство
- Все устройства и сервисы Shelly
Соответствие требованиям
[править]Многоязычная декларация соответствия ЕС Shelly 1PM.pdf
