Shelly 2PM Gen3

Где купить

Идентификация устройства

Название устройства: Shelly 2PM Gen3
Модель устройства: S3SW-002P16EU
SSID устройства: Shelly2PMG3-XXXXXXXXXXXX
Идентификатор модели BLE: 0x1005

Краткое описание

Shelly 2PM Gen3 — это компактный 2-канальный интеллектуальный выключатель с измерением мощности и управлением крышкой, позволяющий дистанционно управлять электроприборами с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Он может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. По сравнению со своим предшественником устройство также имеет улучшенный процессор и увеличенный объем памяти. Устройство поддерживает венецианские жалюзи. Shelly 2PM Gen3 можно использовать для удаленного управления и мониторинга из любого места, где у пользователя есть доступ к интернету, при условии, что устройство подключено к Wi-Fi роутеру и интернету. Его можно установить в стандартные электрические коробки, за розетками и выключателями света или в других местах с ограниченным пространством. Shelly 2PM Gen3 имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров.

Основные характеристики

Умный выключатель с измерением мощности:Выступает в качестве умного выключателя с дополнительной возможностью измерения потребления электроэнергии, позволяя отслеживать энергопотребление подключенных приборов.Компактный дизайн:Разработан как выключатель малого форм-фактора, что делает его подходящим для установки в стандартные электрические коробки, за розетками, выключателями света или в других ограниченных пространствах.Дистанционное управление:Позволяет дистанционно управлять электроприборами с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. «Локальное и облачное управление: может работать автономно в локальной сети Wi-Fi, а также управляться через облачные сервисы домашней автоматизации.
» «Улучшенный процессор и память:» «Обновлено с помощью улучшенного процессора и увеличенного объема памяти для повышения производительности.
» «Удаленный доступ:» «Позволяет удаленный доступ, управление и мониторинг из любого места с подключением к интернету, при условии, что устройство подключено к маршрутизатору Wi-Fi и интернету.
» «Встроенный веб-интерфейс:» «Имеет встроенный веб-интерфейс для мониторинга, управления и настройки параметров.
» «BLE-шлюз:» «Мост между вашими устройствами Shelly BLU и более широкой экосистемой Shelly.» Он принимает сигналы Bluetooth и отправляет их в облако или локально на другое устройство, не поддерживающее Bluetooth.
Расширитель диапазона Wi-Fi для устройств IoT:Расширитель Wi-Fi используется для расширения зоны действия вашей сети Wi-Fi путем приема текущего сигнала Wi-Fi, усиления его мощности и последующей передачи усиленного сигнала на более широкую область.
Скриптинг:https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
Широкий спектр интеграций:Устройство может быть интегрировано с домашними системами сторонних производителей, документированным HTTP API, MQTT(s), веб-хуками по HTTP и HTTPS, UDP.
KNX: Поддерживает связь KNXnet/IP (только в режиме переключения с прошивкой 1.5.0 и выше).
Расписания:Позволяет планировать Сложные операции, которые должны выполняться в заданном временном окне. Пользователи могут указывать временные окна на основе даты, времени суток, дней недели, часов, минут и секунд.
Виртуальные компоненты:https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/
Режим жалюзи: Устройство позволяет дистанционно управлять моторизованными жалюзи, рольставнями, венецианскими жалюзи, навесами и т. д. Оно измеряет энергопотребление подключенного устройства. Рекомендуется использовать только двигатели с электронными или механическими концевыми выключателями. Перед подключением устройства к двигателю необходимо правильно установить концевые выключатели двигателя.
Управляет положением жалюзи, рулонных штор, рулонных штор, венецианских жалюзи и т. д.
Управляет наклоном ламелей венецианских жалюзи.
Варианты использования:
Управление электроприборами: Используйте его для дистанционного управления и автоматизации работы различных электроприборов, таких как светильники, вентиляторы или другие устройства.
Мониторинг энергопотребления: Отслеживайте потребление электроэнергии подключенными приборами в режиме реального времени. Это полезно для понимания закономерностей потребления энергии и повышения энергоэффективности.
Домашняя автоматизация: Интегрируйте Shelly 2PM Gen3 в вашу систему домашней автоматизации, чтобы создавать пользовательские сценарии и расписания для ваших устройств.
Энергоэффективность: Используйте функцию измерения мощности, чтобы выявлять энергоемкие приборы и принимать обоснованные решения для повышения общей энергоэффективности вашего дома.
Удаленный мониторинг: Следите за своими устройствами, даже когда вы находитесь вне дома. Функция удаленного доступа позволяет отслеживать и контролировать подключенные устройства из любой точки мира, где есть доступ к интернету.

Интеграции

Google
Samsung SmartThing
Alexa
Яндекс Алиса

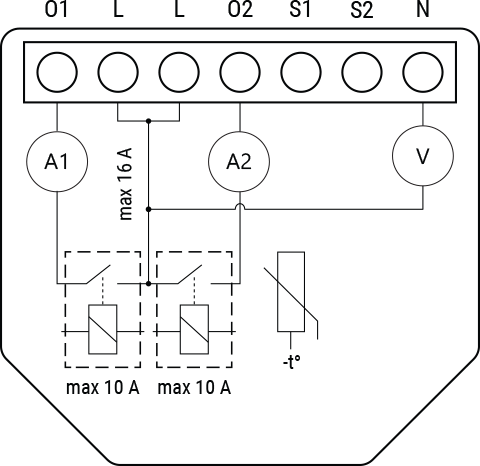

Упрощенная внутренняя схема

Входы

2 входа переключателей/кнопок на винтовых клеммах: S1 и S2
3 входа питания на винтовых клеммах: 1 N (+) и 2 L (ГЄВћВ±)

Выходы

2 релейных выхода с измерением мощности на винтовых клеммах

Подключение

Wi-Fi
Bluetooth

Функции безопасности

Защита от перегрева
Защита от перенапряжения
Защита от перегрузки по току
Защита от перегрузки по мощности
Обнаружение препятствий (режим с крышкой)
Защитный выключатель (режим с крышкой)

Поддерживаемые типы нагрузок

Резистивные (лампы накаливания, нагревательные приборы)
Емкостные (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
Индуктивные с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры, стиральные машины, сушильные машины)

Входы

Одна (управляющая) кнопка
Нажмите и удерживайте 5 секунд, чтобы включить точку доступа устройства и соединение Bluetooth.
Нажмите и удерживайте 10 секунд, чтобы сбросить устройство до заводских настроек.

Технические характеристики

Количество	Значение
Физические
Размеры (ВхШхГ)	42x37x12 ±0,5 мм / 1,65x1,46x0,66 ±0,02 дюйма
Вес	17 г / 0,60 унции
Максимальный крутящий момент винтовых клемм	0,2 Нм / 1,8 фунт·дюйм
Сечение проводника	0,1–1 мм² / 30–16 AWG (одножильные, многожильные и с наконечниками типа «шнурок»)
Длина зачищенного проводника	6 мм / 0,24 дюйма
Монтаж	Внутристенный (в монтажной коробке)
Материал корпуса	Пластик
Цвет корпуса	Жёлтый
Цвет клемм	Зелёный
Условия эксплуатации
Рабочая температура окружающей среды	-20 °C до 40 °C / -5 °F до 105 °F
Влажность	30 % до 70 % относительной влажности
Электрические характеристики
Источник питания	12/24 В⎓
Потребляемая мощность	< 1,2 Вт
Характеристики выходных цепей
Максимальное коммутируемое напряжение	24 В⎓
Максимальный коммутируемый ток	4 А на канал (10 А суммарно)
Частота PWM	22 кГц
Датчики и измерительные приборы
Вольтметр (постоянного тока)	0–24 В, точность ±5 %
Амперметр (постоянного тока)	0–10 А, точность ±10 %
Порог холостого хода	0,5 ВА на канал
Датчик внутренней температуры	Да
Радио
Wi‑Fi протокол	802.11 b/g/n
Диапазон радиочастот (Wi‑Fi)	2401–2495 МГц
Макс. мощность радиочастот (Wi‑Fi)	< 20 дБм
Дальность действия (Wi‑Fi)	До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий)
Bluetooth протокол	4.2
Диапазон радиочастот (Bluetooth)	2400–2483,5 МГц
Макс. мощность радиочастот (Bluetooth)	< 4 дБм
Дальность действия (Bluetooth)	До 10 м / 33 фута в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий)
Микроконтроллер
Процессор	ESP‑Shelly‑C38F (ESP32)
Флэш‑память	4 МБ
Возможности прошивки
Расписания	20
Веб‑хуки (действия по URL)	20, по 5 URL на каждый хук
Скриптинг	Да
MQTT	Да

Основные схемы подключения

Двухканальный импульсный режим, питание от сети переменного тока	Двухканальный импульсный режим, питание от сети постоянного тока
Режим крышки	Режим крышки

Условные обозначения

Клеммы	Провода
O1, O2	Выходные клеммы цепи нагрузки (выходы каналов)
N	Нейтральный провод (110–240 В~)
L	Провод под напряжением (фазный провод 110–240 В~)
S1, S2	Клеммы входа переключателя
+	Положительный провод 24 В⎓
−	Отрицательный провод 24 В⎓
