Shelly BLU Distance

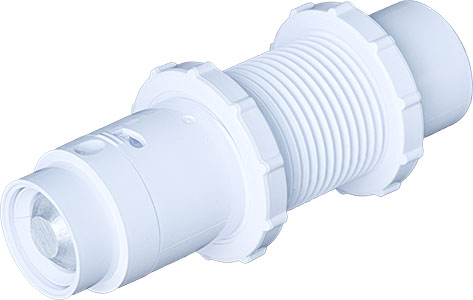

Изображение устройства
Идентификация устройства
- Название устройства: Shelly BLU Distance
- Модель устройства: SBDI-003E
- Идентификатор Bluetooth устройства: 0x000a
Краткое описание
Shelly BLU Distance — это интеллектуальное устройство Bluetooth с питанием от батареи, оснащенное ультразвуковым датчиком для точного измерения расстояния и уровня, включая мониторинг уровня жидкости.
Основные характеристики
- Измерение расстояния или уровня от 200 мм до 5 м с помощью ультразвукового датчика
- Измерение уровня жидкостей или твердых веществ
- Мониторинг занятости парковочного места
- Автоматические измерения с интервалом от 5 до 300 секунд, выбираемым пользователем
- Автоматическое измерение при обнаружении вибрации
- Степень защиты IP64 для долговечности и устойчивости к воздействию окружающей среды
- Поставляется с защитным чехлом и двумя гайками для крепления
- Поддержка Bluetooth для гибкого управления вашими интеллектуальными устройствами с низкой задержкой
- Питание от батареи для гибкости и бесперебойной работы
- Поддержка локальных действий автоматизации для автономной работы
- Поддержка Shelly Cloud и приложения Shelly Smart Control
Примеры использования
- Контроль окружающей среды (мониторинг уровня жидкости в резервуарах или водохранилищах) – Датчик непрерывно измеряет уровень жидкости в резервуарах и водохранилищах, обеспечивая автоматические оповещения о пополнении и предотвращая перелив или истощение.
- Управление парковкой – Датчик обнаруживает присутствие транспортных средств на парковочных местах, предоставляя данные о занятости в режиме реального времени для эффективного управления парковкой и оптимизации пространства.
- Системы безопасности (автоматизация дверей и ворот) – Обнаруживая препятствия на пути автоматических дверей и ворот, датчик предотвращает случайные столкновения, обеспечивая повышенную безопасность в жилых и коммерческих помещениях.
- Экосистемы умного дома (гаражные системы, резервуары для жидкости) – Интегрированный в систему умного дома, датчик помогает автоматизировать работу гаражных ворот на основе обнаружения транспортных средств и контролирует уровень жидкости в резервуарах для оптимизации использования в домохозяйстве.
Основные области применения
- Мониторинг окружающей среды (уровни жидкости в резервуарах или баках)
- Управление парковкой (занятость парковочных мест)
- Экосистемы «умного дома» (системы гаражей, резервуары для хранения)
- Системы безопасности (автоматизация дверей и ворот)
- Промышленная автоматизация
Подключение
- Bluetooth Low Energy (BLE)
Пользовательский интерфейс
Входы:
- Кнопка: Однократное нажатие:
Сброс таймера между измерениями.
- Четыре нажатия: Вход в режим сопряжения на 60 секунд.
- Нажатие и удержание в течение 30 секунд: Сброс к заводским настройкам (возможен только вскоре после установки батареи).
Выходы
| Событие | Индикация |
|---|---|
| Нажатие кнопки (принятие команды) | Одинарное мигание светодиода; устройство начинает измерение и передачу данных |
| Активация режима сопряжения | Быстрое мигание светодиода после 4 нажатий кнопки |
| Успешное сопряжение BLE/BT | Очень быстрое мигание светодиода в течение ~5 секунд |
Параметры пользователя
Пользователь может настроить устройство с 7 диапазонами работы. Можно установить устройство в полнодиапазонный режим или задать один или два диапазона измерения для экономии заряда батареи, не проверяя все диапазоны. Допустимые значения — от 1 до 7. Режим по умолчанию — 7 — полнодиапазонный.
- Диапазон 1 - Близкий (200–450 мм)
- Диапазон 2 - Средний (300–3500 мм)
- Диапазон 3 - Близкий и средний (200–3500 мм)
- Диапазон 4 - Дальний (2500–5000 мм)
- Диапазон 5 - Близкий (200–450 мм) и Дальний (2500–5000 мм)
- Диапазон 6 - Средний и Дальний (300–5000 мм)
- Диапазон 7 - Полный диапазон (200–5000 мм)
Режимы работы
- Измерение с интервалом или вибрацией - Измерение выполняется с фиксированными интервалами. По умолчанию — 30 секунд, но может быть отрегулировано (минимум 5, максимум 300 секунд).
Кроме того, нажатие кнопки или вибрация запускают измерение раньше установленного интервала. Затем новый интервал начинается с момента последнего измерения, независимо от того, является ли оно периодическим или экстраординарным, осуществляемым нажатием кнопки или вибрацией.
Технические характеристики
| Тип | Значение |
|---|---|
| Механические характеристики | - |
| Размеры (без корпуса) | 115,20 ±0,5 мм × 33,3 ±0,5 мм (Д × Ø) |
| Размеры (с корпусом) | 117,90 ±0,5 мм × 35,30 ±0,5 мм (Д × Ø); установка в отверстие ≥36 мм |
| Вес | 114 г (с батареей) |
| Материал корпуса | Пластик |
| Цвет | Белый |
| Условия эксплуатации | - |
| Температура окружающей среды | -20 °C до 40 °C / -5 °F до 105 °F |
| Влажность | 30–75 % относительной влажности |
| Степень защиты | IP64 |
| Электропитание | - |
| Источник питания | 1× 3,6 В Li-SOCl₂ 14505, 2700 мАч батарея |
| Срок службы батареи | до 4 лет |
| Ультразвуковой датчик | - |
| Диапазон измерения | 200–5000 мм |
| Точность | ±2 см (20–200 см); ±1 % (>200 см) |
| Подключение | - |
| Bluetooth | 5.0 |
| Диапазон частот Bluetooth | 2402–2480 МГц |
| Макс. мощность Bluetooth | < 20 дБм |
| Дальность Bluetooth | до 10 м / 33 фута в помещении, до 30 м / 100 футов на открытом воздухе |
| Микроконтроллер | - |
| CPU | Silicon Labs EFR32MG27C140F768IM32 |
| Тактовая частота | 38,4 МГц |
| ОЗУ | 64 КБ |
| Flash | 768 КБ |
| Возможности прошивки | - |
| Шифрование | AES (CCM) |
| Дополнительные функции | - |
| Акселерометр | Да |
| Интервал измерения | 5–300 с (по умолчанию 30 с) |
| Режимы диапазона измерений | 1: 200–450 мм; 2: 300–3500 мм; 3: 200–3500 мм; 4: 2500–5000 мм; 5: 200–450 мм + 2500–5000 мм; 6: 300–5000 мм; 7: 200–5000 мм |
Основные схемы подключения
Устройство работает от батареи, для его работы не требуется внешняя проводка.
