Shelly BLU Gateway Gen3
Идентификация устройства
[править]- Название устройства: Shelly BLU Gateway Gen3
- Модель устройства: S3GW-1DBT001
- SSID устройства: ShellyBluGwG3-XXXXXXXXXXXX
- Bluetooth ID устройства: 0x1817
Краткое описание

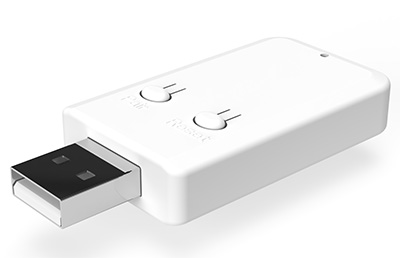

[править]Shelly BLU Gateway Gen3 — это интеллектуальный BLE-Wi-Fi шлюз в виде USB-адаптера. Он используется для мониторинга и управления всеми BLE-устройствами Shely, включая BLU TRV. Он оснащен компонентами Virtual и BT Home, а также внешней кнопкой для упрощения сопряжения.
Основные характеристики
[править]- Управление устройствами Blu TRV
- Простое сопряжение с устройствами Bluetooth
Примеры использования
[править]- Мониторинг, автоматизация и управление устройствами BLU TRV через Wi-Fi
- Использование скриптов для автоматизации/настройки работы BLU TRV
- Сопряжение до 5 устройств BLU TRV
Основные области применения
[править]- Сопряжение с устройствами Shelly Blu для управления ими по Wi-Fi/удаленно
- Основной шлюз для Blu TRV
Подключение
[править]- Wi-Fi
- Bluetooth
Пользовательский интерфейс
[править]Входы
[править]- Кнопка сброса. Нажмите и удерживайте 5 секунд, чтобы включить точку доступа устройства и соединение Bluetooth. Нажмите и удерживайте 10 секунд, чтобы сбросить устройство до заводских настроек.
- Кнопка сопряжения. Кратковременно нажмите, чтобы перевести устройство в режим сопряжения.
Выходы
[править]- Светодиодная индикация. Синий индикатор горит, если устройство находится в режиме точки доступа. Красный индикатор горит, если устройство находится в режиме STA и не подключено к сети Wi-Fi. Желтый индикатор горит, если устройство находится в режиме STA и подключено к сети Wi-Fi, но не подключено к Shelly Cloud или Shelly Cloud отключен. Зеленый индикатор горит, если устройство находится в режиме STA и подключено к сети Wi-Fi и к Shelly Cloud. Красный/синий индикатор мигает попеременно, если выполняется обновление OTA. Фиолетовый индикатор мигает в течение 30 секунд, если устройство находится в режиме сопряжения. Зеленый индикатор быстро мигает в течение 3 секунд, если сопряжение прошло успешно. Фиолетовый индикатор быстро мигает в течение 3 секунд, если сопряжение не удалось.
Технические характеристики
[править]| Количество | Значение |
|---|---|
| Физические размеры | |
| Размеры (ВхШхГ): | 60x27x11 мм / 2,36x1,06x0,43 дюйма |
| Вес: | 10 г / 0,35 унции |
| Материал корпуса: | Пластик |
| Цвет корпуса: | Белый |
| Условия эксплуатации | |
| Рабочая температура окружающей среды: | -20 °C до 40 °C / -5 °F до 105 °F |
| Температура хранения: | -20 °C до 40 °C / -5 °F до 105 °F |
| Влажность: | 30 % до 70 % относительной влажности |
| Максимальная высота: | 2000 м / 6562 фута |
| Электропитание | |
| Источник питания: | 5 В⎓ (от порта USB Type-A) |
| Потребляемая мощность: | < 1 Вт (до 5 Вт пиковой мощности) |
| Датчики, измерительные приборы | |
| Внутренний датчик температуры: | Нет |
| Радио | |
| Wi-Fi | |
| Протокол: | 802.11 b/g/n |
| Диапазон радиочастот: | 2412 - 2472 МГц |
| Макс. мощность радиочастот: | < 20 дБм |
| Дальность действия: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Bluetooth | |
| Протокол: | BLE 4.2 |
| Диапазон радиочастот: | 2402 - 2480 МГц |
| Макс. мощность радиочастот: | < 10 дБм |
| Дальность действия: | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Микроконтроллер | |
| Процессор: | Shelly ESP32 C3 |
| Флэш-память: | 8 МБ |
| Возможности прошивки | |
| Расписания: | 20 |
| Веб-хуки (действия по URL): | 20 с 5 URL на каждый хук |
| Скриптинг: | Да |
| MQTT: | Да |
| Шифрование: | Да |
Shelly Smart Control
[править]- Добавление устройства в Shelly Smart Control
Веб-интерфейс пользователя Shelly
[править]- Руководство по веб-интерфейсу Shelly BLU Gateway Gen3
Компоненты и API
[править]- Это устройство
- Все устройства и сервисы Shelly
Соответствие требованиям и сертификация
[править]Shelly Blu Gateway Gen3 многоязычная декларация соответствия ЕС 2025-07-22.pdf
Shelly BLU Gateway Gen3 UK PSTI ACT Statement of compliance.pdf
Архив соответствия
Shelly BLU Gateway Gen3 многоязычная декларация соответствия ЕС 59 2024-09-30.pdf
Печатное руководство пользователя
[править]Shelly BLU gateway Gen3 многоязычное печатное руководство пользователя и по технике безопасности.pdf
- Руководство по технике безопасности
