Shelly Dimmer Gen3

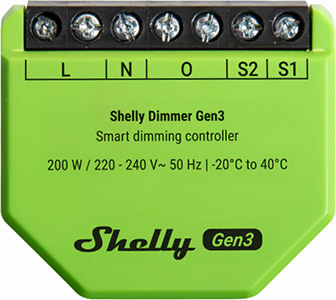

Изображение(я) устройства

Идентификация устройства

• Название устройства:Shelly Dimmer Gen3
• Модель устройства:S3DM-0A101WWL
• SSID устройства:ShellyDimmerG3-XXXXXXXXXXXX
• Bluetooth ID устройства: 0x1073

Краткое описание

Shelly Dimmer Gen3 (Устройство) — это одноканальный интеллектуальный контроллер диммирования, позволяющий дистанционно управлять диммируемыми светильниками и драйверами диммирования с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Он может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. Доступ к Устройству, его управление и мониторинг возможны удаленно из любого места, где у пользователя есть доступ к Интернету, при условии, что устройство подключено к Интернету. Диммер Shelly Dimmer Gen3 имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров. Устройство может использоваться в качестве диммера с регулировкой по заднему фронту сигнала, с нейтральным проводом или без него.

Основные характеристики

• Нет необходимости в нейтральном проводе: Устройство можно использовать без нейтрального провода.
• Обход: Обход необходим, если устройство используется без нейтрального провода и нагрузка составляет менее 20 Вт. Обход может помочь, если свет исходит от лампы даже в выключенном состоянии.
• Группы светильников: Можно использовать группы светильников, но они должны иметь одинаковое энергопотребление (одна и та же модель и производитель).
• Bluetooth: Устройство соответствует стандарту Bluetooth и может подключаться к другим устройствам Bluetooth для обмена данными на небольшом расстоянии.
• Шлюз BLE: Обеспечивает связь между устройствами с поддержкой BLE и Wi-Fi.
• Wi-Fi: Устройство может подключаться к беспроводной сети.
• Расширитель диапазона Wi-Fi: Ретранслирует сигнал
• Расширяет зону действия сигнала Wi-Fi.
• Скриптинг: позволяет создавать сценарии автоматизации с помощью скриптов.
• Базовые расписания: поддерживает еженедельные расписания и процедуры, включая настройку яркости, длительности перехода и значения переключения сигнала затемнения.
• Расширенные расписания: поддерживает подробные расписания и процедуры в течение года с широким диапазоном временных настроек от секунд до месяцев, включая настройку яркости, длительности перехода и значения переключения сигнала затемнения.
• Таймеры автоматического включения/выключения: позволяет устанавливать таймеры автоматического включения/выключения.
• Локальные действия: позволяет создавать сценарии автоматизации в локальной сети Wi-Fi, включая настройку яркости, длительности перехода и значения переключения сигнала затемнения.
• Веб-перехватчики: поддерживает автоматизацию посредством легковесной, событийно-ориентированной связи с другими устройствами.
• Совместимость: Высокая совместимость с системами домашней автоматизации сторонних производителей.
• Не требуется концентратор: Готов к использованию локально или удаленно через Shelly Smart Control или системы сторонних производителей.
• Журнал активности: Сохраняет подробную историю событий.
• KVS (хранилище ключ-значение): Сервис KVS обеспечивает базовое постоянное хранение пар ключ-значение.
• Безопасность: Защита от перегрузки по току/напряжению/питанию. При использовании устройства без нейтрального провода эти защитные функции могут работать некорректно.
• Измерение мощности:
• Информация о напряжении (В), токе (А) и потреблении (Вт) отображается при использовании устройства с нейтральным проводом.
• Потребление энергии не может быть измерено при использовании устройства без нейтрального провода.
• Ночной режим: Позволяет установить определенную яркость входных источников света в ночное время.
• Длительность перехода: Управляет временем затемнения от 0 до 100 % при включении и от 100 до 0 % при выключении.
• Минимальная яркость при включении: Уровень яркости (в процентах), применяемый при включении и текущей яркости ниже «Минимальной яркости при включении». Значение по умолчанию — 3%. Не применяется, если явный (пользовательский) переход определен в расписаниях и действиях.
• Минимальная/максимальная яркость: Изменяет диапазон сигнала затемнения для более точного управления яркостью на выходе.
• Режим ввода с помощью переключателей/кнопок: Обеспечивает гибкое управление входным сигналом с помощью переключателей и/или кнопок.
• Управление затемнением одной кнопкой.
• Управление затемнением двумя кнопками.
• Скорость затухания кнопки: Управляет скоростью изменения яркости на выходе при удержании кнопки(кнопок). Значение по умолчанию — 3x.
• Предустановки кнопок:Состояние, применяемое при двойном нажатии (двойном щелчке). Значение по умолчанию — 100%.
• Автоматическая калибровка затемнения:Обеспечивает плавное затемнение во всем диапазоне. Калибровка должна выполняться на новом устройстве после сброса до заводских настроек и после каждой смены нагрузки.
• На новом устройстве/устройстве после сброса до заводских настроек калибровка запускается при первом нажатии кнопки (через физический переключатель/кнопку, мобильное приложение, локальный веб-интерфейс или команду RPC).
• Калибровку можно запустить одновременным длительным нажатием обеих кнопок в течение 5 секунд. Калибровка длится не более 2 минут, и в случае успеха индикатор загорается на 10 секунд, а затем гаснет. Если калибровка не удалась, индикатор мигнет 5 раз (1 сек ВКЛ, 1 сек ВЫКЛ)
• . Сброс к заводским настройкам с помощью выключателя/кнопки: 5 последовательных переключений с помощью выключателя/кнопки в течение 60 секунд после включения устройства выполнят сброс к заводским настройкам.
• Виртуальные компоненты: Специальный набор компонентов, которые изначально отсутствуют в устройстве и создаются динамически пользователем.
• KNX:Поддерживает связь KNXnet/IP

Примеры использования

• Модернизируйте существующую систему освещения с помощью диммера Gen3, даже если отсутствует нейтральный провод, и продолжайте использовать текущие выключатели и электропроводку.
• Управляйте яркостью диммируемых светильников, чтобы установить идеальную яркость.
• Создавайте интеллектуальные расписания, чтобы свет автоматически регулировал свою яркость в течение дня.
• Легко синхронизируйте освещение со временем восхода и захода солнца с помощью интеллектуальных расписаний.
• Активируйте ночной режим для снижения яркости в ночное время.
• Интегрируйте Dimmer Gen3 с системами сторонних производителей, такими как Home Assistant, Google Home, Alexa и SmartThings, для расширения возможностей управления.
• Используйте устройство для регулировки яркости света одним или двумя нажатиями кнопки.
• Повысьте безопасность, создав действия, которые автоматически включают свет при обнаружении движения Shelly Motion.

Основные области применения

• Жилые дома
• Многоквартирные дома (квартиры, кондоминиумы, отели и т. д.)
• Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
• Государственные/муниципальные учреждения
• Университеты/колледжи

Интеграции == Поддержка Amazon Alexa

Да

Поддержка Google Smart Home

Да

Поддержка Samsung SmartThings

Да

Упрощенная внутренняя схема

Входы

• 2 входа для переключателей/кнопок на винтовых клеммах: S1 и S2
• 3 входа питания на винтовых клеммах: 1 N и 2 L

Выходы

• Внутренне перекрытые выходы на винтовых клеммах: O

Интерфейс для подключения дополнительных устройств

Не поддерживается

Подключение

• Wi-Fi
• Bluetooth

Функции безопасности

• Защита от перегрева
• Защита от перегрузки по мощности
• Защита от перенапряжения
• Защита от пониженного напряжения
• Защита от перегрузки по току
• Работает только при использовании с нейтралью.

Поддерживаемые типы нагрузки

• Диммируемые светодиодные лампы: до 150 Вт
• Лампы накаливания: до 200 Вт
• Галогенные лампы: до 200 Вт
• С железным сердечником Трансформатор с низковольтными лампами накаливания: до 200 ВА
• Диммируемые электронные трансформаторы: до 200 Вт

Входы

• Одна (управляющая) кнопка
• Нажмите и удерживайте 5 секунд, чтобы включить точку доступа устройства и соединение Bluetooth.
• Нажмите и удерживайте 10 секунд, чтобы сбросить устройство до заводских настроек.

Выходы

• Светодиодная (одноцветная) индикация
• Точка доступа включена, Wi-Fi выключен: 1 секунда ВКЛ / 1 секунда ВЫКЛ
• Wi-Fi включен, но не подключен к сети Wi-Fi: 1 секунда ВКЛ / 3 секунды ВЫКЛ
• Подключен к сети Wi-Fi: постоянно включен
• Облако включено, но не подключено: 1 секунда ВКЛ / 5 секунд ВЫКЛ
• Подключен к облаку Shelly: постоянно включен
• OTA (обновление по воздуху): 1/2 сек ВКЛ / 1/2 сек ВЫКЛ
• Кнопка нажата и удерживается 5 секунд: 1/2 сек ВКЛ / При нажатии и удержании кнопки в течение 10 секунд: при нажатии в течение 10 секунд — вкл. / при нажатии в течение 10 секунд — выключен. Приведенный выше список начинается с исходного состояния устройства и самого низкого приоритета. Каждое следующее состояние отменяет предыдущее.

Технические характеристики

Количество	Значение
Физические
Физические размеры (ВхШхГ)	38x42,5x16,5 мм / 1,50x1,67x0,65 дюйма
Вес	24,3 г / 0,86 унции
Максимальный крутящий момент винтовых клемм	0,4 Нм / 3,5 фунт·дюйм
Сечение проводника	0,5–4 мм² / 20–11 AWG (одножильный, многожильный и с наконечниками типа «шнурок»)
Длина зачищенного проводника	5–6 мм / 0,20–0,24 дюйма
Монтаж	Встраиваемый
Материал корпуса	Пластик
Цвет корпуса	Корпус: салатовый; печать: чёрная
Цвет разъёма	Чёрный
Условия эксплуатации
Рабочая температура окружающей среды	-20–40 °C / -5–105 °F
Влажность	30–70 % относительной влажности
Максимальная высота	2000 м / 6562 фута
Электропитание
Питание	220–240 В~ 50 Гц
Потребляемая мощность	< 1,5 Вт
Нейтраль не требуется	Да
Минимальная нагрузка без нейтрали и без байпаса	20 Вт
Тип диммирования	Задний фронт (Trailing edge)
Внешняя защита	16 А, характеристика срабатывания B или C, номинальный отключающий ток 6 кА, класс ограничения энергии 3
Защита от короткого замыкания	Да
Номинальные параметры выходных цепей
Макс. выходная мощность	200 Вт
Датчики и измерительные приборы
Диапазон вольтметра (переменный ток)	180–240 В
Точность вольтметра	±5 % (при использовании с нейтралью)
Диапазон амперметра (переменный ток)	0–3 А
Точность амперметра	±5 % (при использовании с нейтралью)
Датчик внутренней температуры	Да
Примечание по измерениям	Точное измерение возможно только при использовании с нейтралью.
Радио
Протокол Wi‑Fi	802.11 b/g/n
Диапазон радиочастот (Wi‑Fi)	2401–2483 МГц
Макс. мощность радиочастоты (Wi‑Fi)	< 20 дБм
Дальность действия (Wi‑Fi)	До 50 м / 164 фута на открытом воздухе и до 30 м / 98 футов в помещении (зависит от местных условий)
Протокол Bluetooth	4.2 (BLE)
Диапазон радиочастот (Bluetooth)	2402–2480 МГц
Макс. мощность радиочастоты (Bluetooth)	< 4 дБм
Дальность действия (Bluetooth)	До 30 м / 98 футов на открытом воздухе и до 10 м / 33 фута в помещении (зависит от местных условий)
Микроконтроллер
Процессор	ESP32‑C3 + STM32 G051
Тактовая частота	ESP32‑C3: 40 МГц
Флэш‑память	8 МБ
Возможности прошивки
Расписания	20
Веб‑хуки (действия по URL)	20, по 5 URL на каждый хук
Скриптинг	Да
MQTT	Да
Расширенные расписания	Да
KVS (хранилище ключ‑значение)	Да

Основные схемы подключения

Рис. 1 — с нейтралью	Рис. 2 — без нейтрали, с байпасом

Условные обозначения

Клеммы	Провода
L (x2)	Две фазные клеммы (вход питания 220–240 В~)
L (провод)	Фазный провод (220–240 В~)
N	Клемма нейтрали
N (провод)	Нейтральный провод
O (x2)	Две выходные клеммы к нагрузке
S1, S2	Входные клеммы переключателя/кнопки для управления освещением
