Shelly Dimmer Gen4 US

Изображение(я) устройства

Идентификация устройства

Название устройства: Shelly Dimmer Gen4 US
Модель устройства: S4DM-0A102US
SSID устройства: ShellyDimmerG4US-XXXXXXXXXXXX
BLE ID: 0x1076

Краткое описание

Shelly Dimmer Gen4 US (Устройство) разработано специально для рынка США. Это одноканальный интеллектуальный контроллер диммирования, позволяющий дистанционно управлять диммируемыми светильниками и драйверами диммирования с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Устройство поддерживает подключение по Wi-Fi, Bluetooth и Zigbee. Устройство может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. Доступ к нему, управление и мониторинг возможны удаленно из любого места, где у пользователя есть доступ к интернету, при условии, что устройство подключено к сети. Shelly Dimmer Gen4 US имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров. Устройство может использоваться в качестве диммера с регулировкой по заднему фронту сигнала, только с нейтральным проводом. Устройство совместимо с Matter.

Основные характеристики

Группы светильников: Можно использовать группы светильников, но они должны иметь одинаковое энергопотребление (одной модели и производителя).
Bluetooth: Устройство соответствует стандарту Bluetooth и может подключаться к другим устройствам Bluetooth для обмена данными на небольшом расстоянии.
BLE-шлюз: Обеспечивает связь между устройствами с поддержкой BLE и Wi-Fi.
Wi-Fi: Устройство может подключаться к беспроводной сети.
Расширитель диапазона Wi-Fi: Ретранслирует сигнал Wi-Fi и расширяет зону его действия.
Zigbee: Устройство может быть интегрировано во многие популярные платформы и экосистемы умного дома, такие как Home Assistant, Amazon Alexa, Samsung SmartThings, Google Smart Home.
Расширитель диапазона Zigbee для Устройства IoT: Расширитель Zigbee используется для расширения зоны действия вашей сети Zigbee, принимая сигнал Zigbee, усиливая его и затем передавая усиленный сигнал на более широкую территорию.
Скриптинг: Позволяет создавать сценарии автоматизации с помощью скриптов.
Базовые расписания:Поддерживает еженедельные расписания и процедуры, включая настройку яркости, длительности перехода и значения перегиба сигнала затемнения.
Расширенные расписания:Поддерживает подробные расписания и процедуры в течение года с широким диапазоном временных настроек от секунд до месяцев, включая настройку яркости, длительности перехода и значения перегиба сигнала затемнения.
Таймеры автоматического включения/выключения: Включает настройку таймеров автоматического включения/выключения.
Локальные действия: Позволяет создавать сценарии автоматизации в локальной сети Wi-Fi, включая настройку яркости, длительности перехода и значения перегиба сигнала затемнения. Сигнал затемнения.
Веб-хуки: Поддерживает автоматизацию посредством легковесной, событийной связи с другими устройствами.
Совместимость: Высокая совместимость с системами домашней автоматизации сторонних производителей.
Не требуется концентратор: Готов к использованию локально или удаленно через Shelly Smart Control или системы сторонних производителей.
Журнал активности: Сохраняет подробную историю событий.
KVS (хранилище ключ-значение): Сервис KVS обеспечивает базовое постоянное хранение пар ключ-значение.
Безопасность: Защита от перегрузки по току/напряжению/мощности.
Измерение мощности:Отображается информация о напряжении (В), токе (А) и потреблении (Вт).
Ночной режим: Позволяет установить определенную яркость входных светильников в ночное время.
Длительность перехода: Управляет Время регулировки яркости от 0 до 100 % при включении переключателя и от 100 до 0 % при выключении переключателя.
Минимальная яркость при включении переключателя: Уровень яркости (в процентах), применяемый при включении переключателя и если текущая яркость ниже «Минимальной яркости при включении переключателя». Значение по умолчанию — 3%. Не применяется, если явный (пользовательский) переход определен в расписаниях и действиях.
Минимальная/максимальная яркость: Изменяет диапазон сигнала регулировки яркости для более точного управления яркостью на выходе.
Режим ввода с помощью переключателей/кнопок: Обеспечивает гибкое управление входным сигналом с помощью переключателей и/или кнопок.
Управление яркостью одной кнопкой.
Управление яркостью двумя кнопками.
Скорость затухания кнопки: Управляет скоростью изменения яркости на выходе при удержании кнопки(кнопок). По умолчанию — 3x.
Предустановки кнопок:Состояние, применяемое при двойном нажатии (двойном щелчке). Значение по умолчанию — 100%
Автоматическая калибровка затемнения:Обеспечивает плавное затемнение во всем диапазоне. Должна выполняться на новом устройстве, после сброса до заводских настроек и после каждой смены нагрузки.
На новом устройстве/устройстве после сброса до заводских настроек калибровка запускается при первом переключении (через физический переключатель/кнопку, мобильное приложение, локальный веб-интерфейс или команду RPC).
Калибровку можно запустить одновременным длительным нажатием обеих кнопок в течение 5 секунд. Калибровка длится не более 2 минут, и в случае успеха индикатор горит 10 секунд, а затем гаснет.
Виртуальные компоненты: Специальный набор компонентов, которые изначально отсутствуют в устройстве и создаются динамически пользователем.
KNX:Поддерживает связь KNXnet/IP
Широкий спектр интеграций:Устройство может быть интегрировано с системами умного дома сторонних производителей, документированным HTTP API, MQTT(s), веб-хуками по HTTP и HTTPS, UDP.
Интеграция с платформами умного дома: Устройство может быть интегрировано с популярными платформами умного дома, включая Google, Alexa и Samsung SmartThings. Это обеспечивает возможности голосового управления и автоматизации через эти платформы.
Локальное и облачное управление:Устройство может работать независимо в локальной сети Wi-Fi, а также управляться через облачные сервисы домашней автоматизации.
Matter: Matter обеспечивает быстрый и простой процесс добавления устройства в экосистему умного дома пользователя.

Примеры использования

Модернизируйте существующую систему освещения с помощью диммера Gen4 US и продолжайте использовать текущие выключатели и электропроводку.
Управляйте диммируемыми светильниками, чтобы установить идеальную яркость.
Создавайте интеллектуальные расписания, чтобы свет автоматически регулировал яркость в течение дня.
Создавайте комфортную и расслабляющую атмосферу для клиентов в вашем ресторане, баре или кафе.
Легко синхронизируйте освещение со временем восхода и захода солнца с помощью интеллектуальных расписаний.
Активируйте ночной режим для снижения яркости в ночное время.
Интегрируйте диммер Gen4 US с системами сторонних производителей, такими как Home Assistant, Google Home, Alexa и Расширенные возможности управления SmartThings.
Используйте устройство для регулировки яркости света одним или двумя нажатиями кнопки.
Повысьте безопасность, создав действия для автоматического включения света при обнаружении движения устройством Shelly Motion.

Основные области применения

Жилые дома
Многоквартирные дома (квартиры, кондоминиумы, отели и т. д.)
Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
Государственные/муниципальные учреждения
Университеты/колледжи

Интеграции

Яндекс Алиса
Google Home

Упрощенная внутренняя схема

Электрические интерфейсы устройства

Входы

2 входа для переключателей/кнопок на винтовых клеммах: S1 и S2
3 входа питания на винтовых клеммах: 1 N и 2 L

Выходы

2 внутренних мостовых выхода на винтовых клеммах: 2 O

Интерфейсы дополнительных устройств

Не поддерживается

Подключение

Wi-Fi
Bluetooth
Zigbee
Matter

Функции безопасности

Защита от перегрева
Защита от перегрузки по мощности
Защита от перенапряжения
Защита от пониженного напряжения
Защита от перегрузки по току

Поддерживаемые типы нагрузки

Диммируемые светодиодные лампы: до 150 Вт
Лампы накаливания: до 200 Вт
Галогенные лампы: до 200 Вт
Трансформатор с железным сердечником для низковольтных ламп накаливания: до 200 ВА
Диммируемые электронные трансформаторы: до 200 Вт

Пользовательский интерфейс

Входы

Одна (управляющая) кнопка
Нажмите и удерживайте 5 секунд, чтобы включить точку доступа устройства и соединение Bluetooth.
Нажмите и удерживайте 10 секунд, чтобы сбросить устройство до заводских настроек.
Нажмите кнопку 5 раз, чтобы переключить устройство с профиля Matter (по умолчанию) на профиль Zigbee. Устройство переходит в режим включения на 3 минуты. Добавьте устройство, следуя инструкциям вашей системы домашней автоматизации Zigbee.
Нажмите кнопку 3 раза, чтобы перезапустить режим добавления еще на 3 минуты, если вы пропустили предыдущий 3-минутный интервал.

Выходы

Светодиодная (одноцветная) индикация
Точка доступа (AP) включена, Wi-Fi выключен: 1 секунда ВКЛ / 1 секунда ВЫКЛ
Wi-Fi включен, но не подключен к сети Wi-Fi: 1 секунда ВКЛ / 3 секунды ВЫКЛ
Подключено к сети Wi-Fi: постоянно ВКЛ
Облако включено, но не подключено: 1 секунда ВКЛ / 5 секунд ВЫКЛ
Подключено к облаку Shelly: постоянно ВКЛ
OTA (обновление по воздуху): 1/2 сек ВКЛ / 1/2 сек ВЫКЛ
Кнопка нажата и удерживается в течение 5 секунд: 1/2 сек ВКЛ / 1/2 сек ВЫКЛ
Кнопка нажата и удерживается в течение 10 секунд: 1/2 сек ВКЛ / 1/2 сек Второй ВЫКЛ. Список выше начинается с исходного состояния устройства и самого низкого приоритета. Каждое следующее состояние отменяет предыдущее.

Тип	Значение
Физические размеры	-
Размеры (ВхШхГ)	38,5х43,5х17 мм / 1,52х1х0,67 дюйма
Вес	24,3 г / 0,86 унции
Максимальный крутящий момент винтовых клемм	0,39 Нм / 3,5 фунта
Сечение проводника	1–2,5 мм² / 18–14 AWG (одножильный, многожильный и с наконечниками типа "шнурок")
Длина зачищенного проводника	5–6 мм / 0,20–0,24 дюйма
Конструкция управления	Независимый монтаж
Монтаж	В стену
Материал корпуса	пластик
Цвет корпуса	салатовый
Цвет печати	черный
Цвет разъемов	серый
Рабочая температура	от -20°C до 40°C / от -5°F до 105°F
Влажность	30–70% относительной влажности
Степень загрязнения	2
Максимальная высота	2000 м / 6562 фута
Питание	120 В переменного тока, 60 Гц
Потребляемая мощность	< 1,5 Вт
Требуется нейтраль	Да
Защита	15 А, характеристика B или C, 6 кА, класс ограничения энергии 3
Макс. выходная мощность	200 Вт
Макс. ток	1,7 А
Вольтметр (AC)	80–160 В
Точность вольтметра	±5 %
Амперметр (AC)	0–3 А
Точность амперметра	±5 %
Датчик температуры	Да
Wi-Fi	802.11 b/g/n/ax, 2401–2483 МГц, <20 дБм
Bluetooth	5.0, 2400–2483,5 МГц, <4 дБм
Zigbee	802.15.4, ретранслятор: да, 2400–2483,5 МГц, <20 дБм
Дальность связи	Wi-Fi до 30 м внутри / 50 м снаружи; Bluetooth до 10 м / 30 м; Zigbee до 100 м / 300 м
Процессор	ESP-Shelly-C68F STM32 G051
Частота CPU	40 МГц
Flash	8 МБ
Расписания	20
Веб-хуки	20 (до 5 URL каждый)
Скрипты	Да
MQTT	Да

Основные схемы подключения

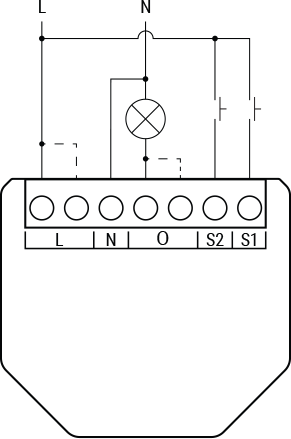

Условные обозначения

Клеммы	Провода
L (x2)	2 фазных клеммы
L	Фазный провод (120 В~)
N	Нейтральная клемма
N	Нейтральный провод
O (x2)	2 выходных клеммы к нагрузке
S1, S2	Входные клеммы переключателя/кнопки для управления освещением
