Shelly H&T Gen3
Идентификация устройства
[править]- Название устройства: Shelly H&T Gen3
- Модель устройства: S3SN-0U12A
- SSID устройства: ShellyHTG3-XXXXXXXXXXXX
- Bluetooth ID устройства: 0x1809
Краткое описание

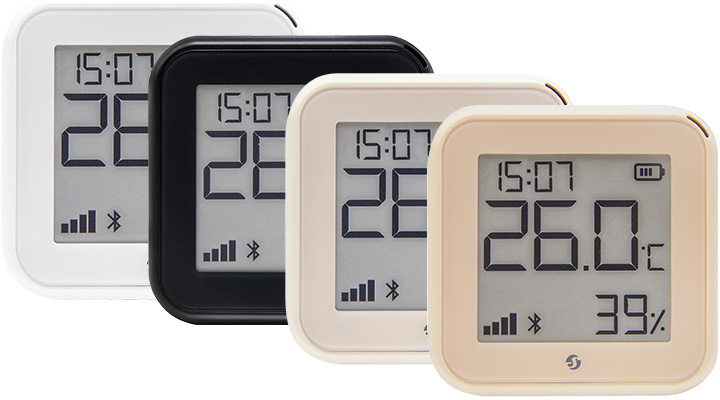

[править]Shelly H&T Gen3 (Устройство) — это интеллектуальный Wi-Fi датчик влажности и температуры с большим графическим дисплеем на основе электронной бумаги.
Основные характеристики
[править]- Подключение по Wi-Fi: Устройство может подключаться к вашей домашней сети Wi-Fi, позволяя удаленно отслеживать данные о влажности и температуре через приложение для смартфона или другие совместимые устройства.
- Большой графический дисплей на основе электронной бумаги: Устройство оснащено большим графическим дисплеем на основе электронной бумаги, который обеспечивает четкую и легко читаемую информацию о влажности и температуре.
- Цифровой Часы: синхронизированные по NTP часы реального времени.
- Интеграция с платформами умного дома: Shelly H&T Gen3 можно интегрировать с популярными платформами умного дома, включая Google, Alexa и Samsung SmartThings. Это обеспечивает голосовое управление и возможности автоматизации через эти платформы.
- Порт USB Type-C: Устройство оснащено портом USB Type-C для питания. Хотя его нельзя использовать для зарядки батарей, он обеспечивает непрерывное питание через USB-соединение.
- Подключение по Bluetooth: Bluetooth доступен для включения в систему, что может быть полезно в процессе настройки.
- Удобный интерфейс: Устройство имеет удобный интерфейс с кнопкой сброса для ручного управления.
- Работа от батареи: При работе от батареи устройство включается через заданные интервалы для измерения влажности и температуры. Устройство сообщает об изменениях данных на основе предопределенных пороговых значений и безоговорочно передает информацию о своем состоянии в облако, если в течение указанного времени не поступает никаких отчетов.
- Работа от USB: При питании от USB-порта устройство чаще выходит из спящего режима, выполняет измерения, обновляет дисплей и безоговорочно передает данные на подключенные каналы.
- Экологические характеристики: Устройство предназначено для использования в различных условиях, с диапазоном рабочих температур от 0°C до 40°C (от 32°F до 105°F) и рекомендуемым диапазоном влажности от 30% до 70% относительной влажности.
- Варианты питания: Устройство может питаться от 4 батареек типа АА (не входят в комплект) или от USB Type-C.
- Беспроводное подключение: Устройство поддерживает Wi-Fi (802.11 b/g/n) и Bluetooth. 4.2 протокола с указанными возможностями измерения в помещении и на открытом воздухе.
- Микроконтроллер (MCU): Устройство оснащено ESP-Shelly-C38F с 8 МБ флэш-памяти. Эти функции делают Shelly H&T Gen3 универсальным и удобным устройством для мониторинга влажности и температуры в жилых домах, многоквартирных зданиях, небольших коммерческих помещениях, университетах/колледжах и других местах, с дополнительными преимуществами интеграции с системами «умного дома» и простотой использования.
Основные области применения
[править]- Жилые дома
- Многоквартирные дома (квартиры, кондоминиумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Университеты/колледжи
Интеграции == Поддержка Amazon Alexa
[править]Да
Поддержка Google Smart Home
[править]Да
Поддержка Samsung SmartThings
[править]Да
Электрические интерфейсы устройства
[править]Порт USB Type-C =
[править]- Для подачи питания на устройство.
- Не может использоваться для зарядки батарей внутри устройства.
Подключение
[править]- Wi-Fi
- Bluetooth
Пользовательский интерфейс
[править]Входы
[править]- Кнопка сброса (за задней крышкой)
Действия кнопки сброса
[править]- Кратковременное нажатие:
- Если устройство находится в спящем режиме, переводит его в режим настройки.
- Если устройство находится в режиме настройки, переводит его в спящий режим.
- Нажмите и удерживайте 5 секунд:
- Если устройство находится в режиме настройки, включает точку доступа.
- Нажмите и удерживайте 10 секунд:
- Если устройство находится в режиме настройки, выполняет сброс устройства до заводских настроек.
Выходы
[править]- Графический дисплей на электронной бумаге
| Значение | |
|---|---|
| Текущее время | Устройство находится в режиме настройки. |
| Точка доступа | Точка доступа устройства включена. |
| Влажность | Показания влажности. |
| Обновление по воздуху | Устройство получает обновление по беспроводной сети. Отображает прогресс в процентах вместо влажности. |
| Обновление показаний | Устройство передало текущие показания в облако. Если их нет, значения на дисплее ещё не обновлены и могут отличаться от облака. |
| Уровень сигнала Wi‑Fi | Индикатор уровня сигнала Wi‑Fi. |
| Уровень батареи | Показывает уровень заряда батареи. Отображает разряженную батарею при питании только от USB. |
| Bluetooth | Bluetooth‑соединение включено. |
| Ошибка обновления | Ошибка при обновлении прошивки устройства. |
Измерение и отчетность
[править]При работе от батарей
[править]При работе от батарей устройство ведет себя следующим образом:
- Просыпается каждую минуту для проведения измерения. Если разница температур составляет 0,2 °C или влажность 3%, экран обновляется. Пороговое значение по умолчанию для отправки отчета составляет 0,5 °C или 5%. Если изменение меньше, отчет не будет отправлен.
- Если в течение двух часов нет отчета, основанного на пороговых значениях, устройство безусловно (без учета пороговых значений) сообщает о своем состоянии в облако Shelly и другие подключенные каналы. Из-за самонагрева установлен период охлаждения в 5 минут. В течение этого периода устройство вообще не будет просыпаться.
Питание от USB
[править]При питании от USB-порта устройство будет просыпаться каждые 5 минут, выполнять измерение, обновлять экран, безусловно отправлять отчеты во все подключенные каналы и переходить в спящий режим на 5 минут.
Отчет, инициированный пользователем
[править]Если пользователь нажимает кнопку Reset (за крышкой), устройство просыпается, выполняет измерение, обновляет экран, безусловно отправляет отчеты во все подключенные каналы и переходит в спящий режим на 5 минут.
Технические характеристики
[править]| Количество | Значение |
|---|---|
| Физические размеры | |
| Размеры (ВхШхГ) | 70x70x26 мм / 2,76x2,76x1,02 дюйма (без подставки); 70x70x45 мм / 2,76x2,76x1,77 дюйма (с подставкой) |
| Вес | 47 г / 1,66 унции |
| Крепление | С подставкой (на горизонтальной поверхности); настенное крепление (с использованием винтов с головкой диаметром 5–7 мм / 0,20–0,28 дюйма и максимальным диаметром резьбы 3 мм / 0,12 дюйма либо двусторонней вспененной наклейки) |
| Материал корпуса | Пластик |
| Цвет корпуса | Белый; мокко (C:0 M:12 Y:28 K:12); слоновая кость (C:3 M:4 Y:14 K:8); чёрный (C:0 M:0 Y:0 K:100) |
| Условия эксплуатации | |
| Рабочая температура окружающей среды | 0–40 °C / 32–105 °F |
| Влажность | 30–70 % относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Электропитание | |
| Питание | Батарейки |
| Тип батареек | 4 AA (LR6) 1,5 В (не входят в комплект) |
| Расчётный срок службы батареек | Около 1 года (в зависимости от используемых батареек, изменений температуры и влажности, а также уровня сигнала сети) |
| Питание, USB | Type‑C (адаптер питания и кабель не входят в комплект) |
| Датчики, измерительные приборы | |
| Внутренний датчик температуры | Нет |
| Датчик температуры | Да |
| Датчик влажности | Да |
| Радио | |
| Протокол Wi‑Fi | 802.11 b/g/n |
| Диапазон радиочастот (Wi‑Fi) | 2401–2495 МГц |
| Макс. мощность радиочастот (Wi‑Fi) | < 20 дБм |
| Дальность действия (Wi‑Fi) | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Протокол Bluetooth | 4.2 |
| Диапазон радиочастот (Bluetooth) | 2400–2483,5 МГц |
| Макс. мощность радиочастот (Bluetooth) | < 4 дБм |
| Дальность действия (Bluetooth) | До 10 м / 33 фута в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Микроконтроллер | |
| Процессор | ESP‑Shelly‑C38F |
| Флэш‑память | 8 МБ |
| Возможности прошивки | |
| Расписания | Нет |
| Веб‑хуки (действия по URL) | 10, по 2 URL на каждый хук |
| Скриптинг | Нет |
| MQTT | Да |
