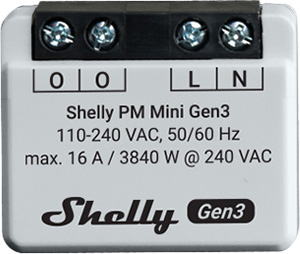

Shelly PM Mini Gen3
Идентификация устройства
- Название устройства: Shelly PM Mini Gen3
- Модель устройства: S3PM-001PCEU16
- SSID устройства: ShellyPMMiniG3-XXXXXX
- Идентификатор модели BLE: 0x1023
Краткое описание
Shelly PM Mini Gen3 — это компактный измеритель мощности. Благодаря гибкости прошивки Gen2, он предоставляет профессиональным интеграторам дополнительные возможности для решений для конечных пользователей. Он может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации по протоколам MQTT, HTTP и WebSocket. Все входящие соединения поддерживают TLS. Устройство является улучшенной версией Shelly Plus PM Mini с более продвинутым процессором и увеличенным объемом памяти. Shelly PM Mini Gen3 может быть доступен, настроен и контролирован удаленно пользователем, а также может взаимодействовать с системами автоматизации, если они находятся в одной сетевой инфраструктуре. Устройство имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров.
Основные характеристики
- Измеритель мощности: Разработан как компактный измеритель мощности, позволяющий контролировать энергопотребление подключенных устройств.
- Повышенная гибкость прошивки: Унаследовал гибкость прошивки Gen2, предоставляя профессиональным интеграторам дополнительные возможности для решений для конечных пользователей.
- Компактный размер: PM Mini Gen3 может быть подключен в очень маленьких пространствах, недоступных для других устройств.
- Улучшенный процессор и память: Модернизирован с улучшенным процессором и увеличенным объемом памяти для повышения производительности.
- Удаленный доступ: Пользователь может удаленно получать доступ, настраивать и контролировать устройство, а также взаимодействовать с системой автоматизации в рамках той же сетевой инфраструктуры.
- Встроенный веб-интерфейс: Имеет встроенный веб-интерфейс для мониторинга, управления и настройки параметров.
- BLE-шлюз: Мост между вашими устройствами Shelly BLU и более широкой экосистемой Shelly. Он принимает сигналы Bluetooth и отправляет их в облако или локально на другое устройство, не поддерживающее Bluetooth.
- Расширитель диапазона Wi-Fi для устройств IoT: Расширитель Wi-Fi используется для расширения зоны действия вашей сети Wi-Fi путем приема текущего сигнала Wi-Fi, усиления его мощности и последующей передачи усиленного сигнала на более широкую территорию.
- Широкий спектр интеграций: Устройство может быть интегрировано с домашними системами сторонних производителей, документированным HTTP API, MQTT(s), веб-хуками по HTTP и HTTPS, UDP.
Примеры использования
- Мониторинг энергопотребления: Основная цель — мониторинг энергопотребления подключенных устройств в режиме реального времени. Эта информация может быть ценной для понимания закономерностей энергопотребления и принятия обоснованных решений по снижению потребления.
- Оптимизация энергоэффективности: Выявление энергоемких приборов и оптимизация их использования для повышения общей энергоэффективности в вашем доме или на рабочем месте.
- Проверка состояния приборов: Отслеживание энергопотребления отдельных приборов для оценки их состояния и производительности с течением времени. Внезапные скачки или изменения в потреблении электроэнергии могут указывать на проблемы с прибором.
- Управление затратами: Зная потребление электроэнергии, вы можете оценить стоимость работы конкретных устройств и более эффективно управлять своими расходами на электроэнергию.
- Компактная модернизация: Интегрируйте устройство в стандартные электрические коробки, за розетками, выключателями света или в других местах с ограниченным пространством.
- Удаленный мониторинг: Как и Shelly 1PM Mini Gen3, PM Mini Gen3 также поддерживает удаленный доступ. Это позволяет вам контролировать потребление электроэнергии, даже когда вы находитесь вне дома.
Упрощенная внутренняя схема
Подключение
- Wi-Fi
- Bluetooth
Поддерживаемые типы нагрузки
- Резистивная (лампы накаливания, нагревательные приборы)
- Емкостная (драйверы светодиодов, конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
- Индуктивная (трансформаторы, вентиляторы, холодильники, кондиционеры)
Пользовательский интерфейс
Входы
- Одна (управляющая) кнопка. Нажмите и удерживайте для 5 секунд для включения точки доступа и подключения Bluetooth. Нажмите и удерживайте 10 секунд для сброса устройства до заводских настроек.
Выходы
- Светодиодная (одноцветная) индикация: Точка доступа включена, Wi-Fi выключен: 1 секунда ВКЛ / 1 секунда ВЫКЛ. Wi-Fi включен, но не подключен к сети Wi-Fi: 1 секунда ВКЛ / 3 секунды ВЫКЛ. Подключен к сети Wi-Fi: постоянно ВКЛ. Облако включено, но не подключено: 1 секунда ВКЛ / 5 секунд ВЫКЛ. Подключен к облаку Shelly: постоянно ВКЛ. OTA (обновление по воздуху): ½ секунды ВКЛ / ½ секунды ВЫКЛ. Кнопка нажата и удерживается 5 секунд: ½ секунды ВКЛ / ½ секунды ВЫКЛ. Кнопка нажата и удерживается 10 секунд: ¼ секунды ВКЛ / ¼ секунды ВЫКЛ.
Приведенный выше список начинается с исходного состояния устройства и самого низкого приоритета. Каждое следующее состояние отменяет предыдущее.
Технические характеристики
| Количество | Значение |
|---|---|
| Физические характеристики | |
| Размеры (ВхШхГ): | 29x34x16 / 1,34x1,11x0,63 дюйма |
| Вес: | 13 г / 0,46 унции |
| Максимальный крутящий момент винтовых клемм: | 0,4 Нм / 3,5 фунта |
| Сечение проводника: | 0,5–4 мм² / 20–11 AWG (одножильный, многожильный и наконечники типа "шнурок") |
| Длина зачищенного проводника: | 6–7 мм / 0,24–0,28 дюйма |
| Монтаж: | Настенная коробка |
| Материал корпуса: | Пластик |
| Цвет корпуса: | Светло-серый, C: 0%; M: 0%; Y: 0%; K: 20% |
| Цвет клемм: | Черный |
| Условия эксплуатации | |
| Рабочая температура окружающей среды: | -20 °C до 40 °C / -5 °F до 105 °F |
| Влажность: | 30 % до 70 % относительной влажности |
| Максимальная высота: | 2000 м / 6562 фута |
| Электропитание | |
| Источник питания: | 110 - 240 В переменного тока |
| Потребляемая мощность: | < 1,2 Вт |
| Внешняя защита: | Характеристика срабатывания B или C, максимальный номинальный ток 16 А, минимальный отключающий ток 6 кА, класс ограничения энергии 3 |
| Номинальные параметры выходных цепей | |
| Измерение мощности: | Да |
| Макс. напряжение измерения: | 240 В переменного тока |
| Макс. ток измерения: | 16 А |
| Макс. мощность измерения: | 3840 Вт |
| Радио | |
| Wi-Fi | |
| Протокол: | 802.11 b/g/n |
| Диапазон радиочастот: | 2401 - 2495 МГц |
| Макс. мощность радиочастот: | < 20 дБм |
| Дальность действия: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Bluetooth | |
| Протокол: | 4.2 |
| Диапазон радиочастот: | 2400 - 2483,5 МГц |
| Макс. мощность ВЧ: | < 4 дБм |
| Дальность действия: | До 10 м / 33 фута в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Микроконтроллер | |
| Процессор: | ESP-Shelly-C38F |
| Флэш-память: | 8 МБ |
| Возможности прошивки | |
| Расписания: | 20 |
| Веб-хуки (действия по URL): | 20 с 5 URL на каждый хук |
| Скриптинг: | Да |
| MQTT: | Да |
| UDP: | Да |
| Расширенные расписания: | Да |
| KVS (хранилище ключ-значение): | Да |
