Shelly Plug M Gen3
Файл:Shelly-Plug-M-Gen3-White App icon.png
Идентификация устройства
[править]- Название устройства:Shelly Plug M Gen3
- Модель устройства:S3PL-30110EU
- SSID устройства:ShellyPlugMG3-XXXXXXXXXXXX
- BLE ID:0x1865
Краткое описание
[править]Shelly Plug M Gen3 — это умная розетка с функцией измерения мощности, защитой от перегрева и подключением по Bluetooth. Она позволяет дистанционно управлять и контролировать бытовую технику с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Устройство может работать автономно в локальной сети Wi-Fi или подключаться к облачным сервисам, а также включает встроенный веб-интерфейс для настройки, мониторинга и управления.
Основные характеристики
[править]- Поддержка Matter
- Умная розетка Wi-Fi нового поколения с многоцветной светодиодной индикацией
- Скриптинг (поддерживается только при отключенной функции Matter)
- Расширитель диапазона Wi-Fi
- Шлюз BLE
- Измерение мощности
- Расписания
- Широкая совместимость с системами домашней автоматизации сторонних производителей
- Локальные действия
- Поддержка приложения Shelly Cloud/Shelly Smart Control (опционально)
- Виртуальные компоненты
Примеры использования
[править]- Умное управление с Matter — беспроблемное использование с устройствами Apple:Shelly Plug M Gen3 безупречно работает с Apple Home, Alexa, Google Home, SmartThings и Home Assistant благодаря поддержке Matter. Вы можете мгновенно управлять Лампы, обогреватели, вентиляторы или любые подключенные приборы с помощью голосовых помощников, автоматизации или вашего любимого приложения. Наслаждайтесь простой настройкой, быстрым локальным управлением и надежной работой в различных экосистемах.
- Предотвратите растрату энергии забытыми приборами:Легко отслеживайте и управляйте всеми подключенными приборами всего несколькими щелчками на вашем телефоне. Благодаря встроенному таймеру обратного отсчета и локально сохраненным расписаниям Shelly Plug M Gen3 может автоматически отключать приборы через заданный пользователем период даже без интернета. Например: ночники, вентиляторы, утюги, портативные духовки, электрические обогреватели.
- Избегайте растраты энергии, автоматизируя работу электроприборов:Автоматизируйте работу приборов в офисе, которые не используются ночью или в выходные дни, просто добавив Shelly Plug M Gen3. Теперь вы можете установить интеллектуальные расписания, которые будут отключать питание всех неиспользуемых электроприборов с 19:00 до 7:00 в будние дни и с 19:00 в пятницу до 7:00 в выходные дни Понедельник. Таким образом, вы сократите потребление энергии этими устройствами вдвое, что приведет к значительной оптимизации ежемесячных затрат на электроэнергию.
- Автоматическое уведомление о завершении цикла стирки/работы бытовой техники:Shelly Plug M Gen3 определяет, когда потребление электроэнергии бытовой техникой падает, позволяя вам получать уведомление, когда стиральная машина, посудомоечная машина или сушилка завершают свой цикл.
- Интеллектуальное управление обогревателем на основе температуры:Подключите портативный обогреватель и автоматизируйте его работу, используя данные о температуре с другого датчика температуры. Обогреватель включается, когда в комнате холодно, и автоматически выключается при достижении целевой температуры.
- Имитация присутствия для домашней безопасности:Используйте интеллектуальные расписания для включения и выключения ламп или небольших бытовых приборов, когда вас нет дома, создавая впечатление, что кто-то находится внутри, и повышая безопасность.
Основные области применения
[править]- Жилые помещения
- Многоквартирные дома (квартиры, кондоминиумы, гостиницы и т. д.)
- Легкая коммерческая недвижимость (небольшие офисные здания, небольшие розничные магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Интеграция
[править]Поддержка Amazon Alexa
[править]Да
Поддержка Google Smart Home
[править]Да
Поддержка Samsung SmartThings
[править]Да

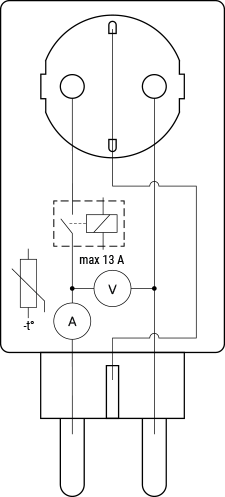

Упрощенная внутренняя схема
[править]
Электрические интерфейсы устройства
[править]Вход
[править]- 1 вилка CEE 7/7
Выход
[править]- 1 розетка CEE 7/3 (Type-F / Schuko)
Подключение
[править]- Wi-Fi
- Bluetooth
Функции безопасности
[править]- Защита от перегрева
- Защита от перенапряжения
- Защита от перегрузки по току
- Защита от перегрузки по мощности
Поддерживаемые типы нагрузки
[править]- Резистивная (лампы накаливания, нагревательные приборы)
- Емкостная (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
- Индуктивная (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры)
Пользовательский интерфейс
[править]Входы
[править]- Одна кнопка
- Одиночное нажатие: Включение/выключение выхода.
- Нажмите и удерживайте 3 с:Отображение состояния устройства (возможно только при выключенном выходе).
- Нажмите и удерживайте 5 с:Включение точки доступа Wi-Fi и Bluetooth (в течение 60 с после включения питания).
- Нажмите и удерживайте 10 с:Выполнение сброса к заводским настройкам (в течение 60 с после включения питания).
Выходы
[править]- Светодиодная индикация
- Состояние устройства:
- Мигающий синий индикатор: Активен режим точки доступа.
- Медленно мигающий красный индикатор: Переподключение к Wi-Fi.
- Постоянно горит красный индикатор: Не удалось Переподключитесь к Wi-Fi.
- Красный индикатор быстро мигает: Выполняется обновление прошивки (OTA).
- Когда выход включен:
- Переход от зеленого к желтому и красному: По умолчанию указывает на потребление энергии (0%-50%-100% от предела).
- Когда выход выключен:
- Светодиод выключен: Состояние по умолчанию.
Технические характеристики
[править]| Количество | Значение |
|---|---|
| Физические размеры (ВхШхГ) | 46x46x85 мм / 1,81x1,81x3,35 дюйма |
| Вес | 73 г / 2,57 унции |
| Совместимые розетки | CEE 7/1, CEE 7/3 (тип F / Schuko) или CEE 7/5 (тип E) |
| Совместимые вилки | CEE 7/2, CEE 7/4 (тип F / Schuko), CEE 7/7, CEE 7/16 (тип C) или CEE 7/17 |
| Материал корпуса | Пластик |
| Цвет | Белый / чёрный |
| Условия эксплуатации | |
| Температура окружающей среды | -20 °C до 40 °C / -5 °F до 105 °F |
| Влажность | 30 % до 70 % относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Температура накаливания проволоки | 750 °C |
| Степень загрязнения | 2 |
| Требуется принудительное охлаждение | Нет |
| Электропитание | |
| Источник питания | 220–240 В~ 50 Гц |
| Потребляемая мощность | < 1 Вт |
| Номинальное импульсное выдерживаемое напряжение | 2500 В |
| Номинальные параметры выходных цепей | |
| Макс. коммутируемое напряжение | 240 В~ |
| Макс. коммутируемый ток | 13 А |
| Макс. выходная мощность | 3000 Вт (только резистивная нагрузка) |
| Количество циклов переключения | 10000 |
| Категория перенапряжения | II |
| Тип режима работы | S1 |
| Тип переключателя | Односторонний |
| Конфигурация переключателя | SPNO (однополюсный, нормально разомкнутый) |
| Тип отключения цепи | Микро |
| Датчики и измерительные приборы | |
| Датчик внутренней температуры | Да |
| Вольтметр (переменного тока) | Да |
| Амперметр (переменного тока) | Да |
| Измерители мощности и энергии | Да |
| Радио | |
| Протокол Wi‑Fi | 802.11 b/g/n |
| Диапазон радиочастот (Wi‑Fi) | 2412–2484 МГц |
| Макс. мощность радиочастот (Wi‑Fi) | < 10 дБм |
| Диапазон Wi‑Fi | До 50 м / 164 фута на открытом воздухе и до 30 м / 98 футов в помещении (зависит от местных условий) |
| Протокол Bluetooth | 4.2 |
| Диапазон радиочастот (Bluetooth) | 2402–2480 МГц |
| Макс. мощность радиочастот (Bluetooth) | < 4 дБм |
| Диапазон действия (Bluetooth) | До 30 м / 98 футов на открытом воздухе, до 10 м / 33 фута в помещении (зависит от местных условий) |
| Микроконтроллер | |
| Процессор | ESP‑Shelly‑C38F |
| Флэш‑память | 8 МБ |
| Возможности прошивки | |
| Веб‑хуки (действия по URL) | 20, по 5 URL на каждый хук |
| Скриптинг | Да |
| MQTT | Да |
| CoAP | Нет |
Компоненты и API
[править]- Это устройство
- Все устройства и сервисы Shelly
Печатное руководство пользователя
[править]- Многоязычное печатное руководство пользователя и по технике безопасности Shelly Plug M Gen3 guide.pdf
Соответствие и сертификация
[править]- Многоязычная декларация соответствия ЕС для Shelly Plug M Gen3 259 2026-01-15.pdf
