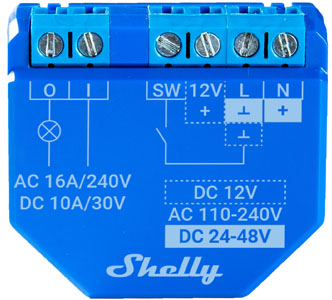

Shelly Plus 1
Где купить
Идентификация устройства
- Название устройства: Shelly Plus 1
- Модель устройства: SNSW-001X16EU
- SSID устройства: ShellyPlus1-XXXXXX
Краткое описание
Shelly Plus 1 — это компактный интеллектуальный выключатель с беспотенциальными контактами, позволяющий дистанционно управлять электроприборами с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Устройство может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации.
Доступ к Shelly Plus 1, управление и мониторинг которого возможны удаленно из любого места, где у пользователя есть доступ к интернету, при условии, что устройство подключено к Wi-Fi-роутеру и интернету.
Его можно установить в стандартные электрические коробки, за розетками и выключателями света или в других местах с ограниченным пространством.
Shelly Plus 1 имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров.
Основные области применения
- Жилые дома
- Многоквартирные дома (квартиры, кондоминиумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Интеграции
- Samsung SmartThings
- Alexa
- Яндекс Алиса
Электрические интерфейсы устройства
Входы
- 1 вход переключателя/кнопки на винтовой клемме: SW
- 1 вход реле с беспотенциальными контактами на винтовой клемме: I
- 3 входа питания на винтовых клеммах: N (+), L и 12 В
Выходы
- 1 выход реле с беспотенциальными контактами на винтовой клемме: O
Интерфейс дополнительных модулей
- Фирменный последовательный интерфейс Shelly
ВНИМАНИЕ! Высокое напряжение на интерфейсе дополнительных модулей при включенном питании устройства!
Подключение
- Wi-Fi
- Bluetooth
Функции безопасности
- Защита от перегрева
Поддерживаемые типы нагрузок
- Резистивные (лампы накаливания, нагревательные приборы)
- Емкостные (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
- Индуктивные с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры)
Выходы
Светодиодная индикация (красный)
Состояния перечислены по приоритету: каждое последующее состояние перекрывает предыдущее.
1. Базовые состояния сети
AP включён, Wi-Fi выключен — мигание: 1 сек ВКЛ / 0.25 сек ВЫКЛ Wi-Fi включён, но не подключен к сети — мигание: 2 сек ВКЛ / 0.25 сек ВЫКЛ Wi-Fi подключен к сети — постоянное ВКЛ
2. Облачное подключение
Shelly Cloud включён, но не подключен — 1 сек ВКЛ / 5 сек ВЫКЛ Подключен к Shelly Cloud — постоянное ВКЛ
3. OTA обновление
OTA (обновление прошивки) — 0.5 сек ВКЛ / 0.5 сек ВЫКЛ
4. Состояния кнопки (приоритет выше всех сетевых)
Кнопка удерживается 5 секунд — 0.25 сек ВКЛ / 0.25 сек ВЫКЛ Кнопка удерживается 5–10 секунд — 0.125 сек ВКЛ / 0.125 сек ВЫКЛ
Технические характеристики
| Тип | Значение |
|---|---|
| Физические размеры (ВхШхГ) | 37x42x16 × 0,5 мм / 1,46x1,65x0,63 × 0,02 дюйма |
| Вес | 26 г / 0,92 унции |
| Монтаж | Настенная консоль |
| Максимальный крутящий момент винтовых клемм | 0,4 Нм / 3,5 фунта |
| Сечение проводника | 0,5–1,5 мм² / 20–16 AWG |
| Длина зачищенного проводника | 5–6 мм² / 0,20–0,24 дюйма |
| Материал корпуса | Пластик |
| Цвет | Синий |
| Температура окружающей среды | от -20 °C до 40 °C / от -5 °F до 105 °F |
| Влажность | 30–70 % относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Электропитание | 110–240 В переменного тока / 24–48 В постоянного тока / 12 В постоянного тока ±10% |
| Потребляемая мощность | < 1,2 Вт |
| Максимальное коммутируемое напряжение переменного тока | 240 В |
| Максимальное коммутируемое напряжение постоянного тока | 30 В |
| Максимальный коммутируемый ток переменного тока | 16 А |
| Максимальный коммутируемый ток постоянного тока | 10 А |
| Внутренний датчик температуры | Да |
| Диапазон радиочастот (Wi‑Fi) | 2400–2495 МГц |
| Максимальная мощность радиочастот (Wi‑Fi) | < 20 дБм |
| Протокол Wi‑Fi | 802.11 b/g/n |
| Диапазон действия Wi‑Fi | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Протокол Bluetooth | 4.2 |
| Диапазон Bluetooth | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Процессор | ESP32‑U4WDH |
| Флэш‑память | 4 МБ |
| Расписания | 20 |
| Веб‑хуки (действия по URL) | 20 с 5 URL на каждый хук |
| Скриптинг | Да |
| MQTT | Да |
| CoAP | Нет |
Базовые схемы подключения
| Источник питания | Тип нагрузки |
|---|---|
| Источник питания 110–240 В переменного тока | Резистивная нагрузка |
| Источник питания 110–240 В переменного тока | Индуктивная нагрузка и RC‑демпфер |
| Источник питания 24–48 В постоянного тока | Резистивная нагрузка |
| Источник питания 24–48 В постоянного тока | Индуктивная нагрузка и RC‑демпфер |
| Стабилизированный источник питания 12 В постоянного тока | Резистивная нагрузка |
| Стабилизированный источник питания 12 В постоянного тока | Индуктивная нагрузка и RC‑демпфер |
Легенда
| Клемма | Назначение | Провод |
|---|---|---|
| I | Входная клемма цепи нагрузки | L — провод фазы (110–240 В переменного тока) |
| O | Выходная клемма цепи нагрузки | N — нейтральный провод |
| SW | Входная клемма переключателя (управляющего O) | + — положительный провод 12/24–48 В постоянного тока |
| +12 В | Положительная клемма 12 В постоянного тока | GND — заземляющий провод 12/24–48 В постоянного тока |
| L | Клемма фазы (110–240 В переменного тока) | — |
| N | Клемма нейтрали | — |
| + | Положительная клемма 24–48 В постоянного тока | — |
| Ʇ | Клемма заземления 12/24–48 В постоянного тока | — |
