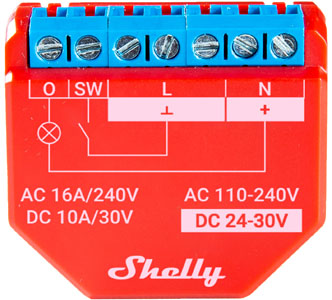

Shelly Plus 1PM
Где купить
Идентификация устройства
- Название устройства: Shelly Plus 1PM
- Модель устройства: SNSW-001P16EU
- SSID устройства: ShellyPlus1PM-XXXXXX
Краткое описание
Shelly Plus 1PM — это компактный интеллектуальный выключатель с функцией измерения мощности, позволяющий дистанционно управлять электроприборами с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Он может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. Доступ к Shelly Plus 1PM, управление им и мониторинг могут осуществляться удаленно из любого места, где у пользователя есть доступ к интернету, при условии подключения устройства к Wi-Fi-роутеру и интернету. Его можно установить в стандартные электрические коробки, за розетками и выключателями света или в других местах с ограниченным пространством.
Устройство Shelly Plus 1PM имеет встроенный веб-интерфейс, который позволяет отслеживать и контролировать работу устройства, а также настраивать его параметры.
Основные области применения
- Жилые помещения
- Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Интеграции
- Samsung SmartThings
- Alexa
- Яндекс Алиса

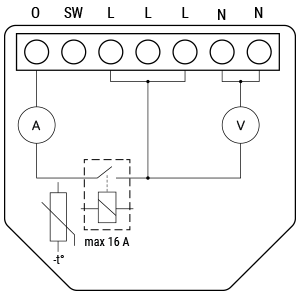

Упрощенная внутренняя схема
Электрические интерфейсы устройства
Входы
- 1 вход для переключателя/кнопки на винтовой клемме: SW
- 5 входов питания на винтовых клеммах: 2 N (+) и 3 L (Ʇ)
Выходы
- 1 релейный выход с измерением мощности на винтовой клемме: O
Дополнительные интерфейсы
- Shelly Фирменный последовательный интерфейс
⚠ВНИМАНИЕ! Высокое напряжение на дополнительном интерфейсе при включении устройства!
Подключение
- Wi-Fi
- Bluetooth
Функции безопасности
- Защита от перегрева
- Защита от перенапряжения
- Защита от перегрузки по току
- Защита от перегрузки по мощности
Поддерживаемые типы нагрузки
- Резистивная (лампы накаливания, нагревательные приборы)
- Емкостная (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
- Индуктивная с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры)
Входы
Светодиодная индикация (красный)
Состояния перечислены по приоритету: каждое последующее состояние перекрывает предыдущее.
1. Базовые состояния сети
AP включён, Wi-Fi выключен — мигание: 1 сек ВКЛ / 0.25 сек ВЫКЛ Wi-Fi включён, но не подключен к сети — мигание: 2 сек ВКЛ / 0.25 сек ВЫКЛ Wi-Fi подключен к сети — постоянное ВКЛ
2. Облачное подключение
Shelly Cloud включён, но не подключен — 1 сек ВКЛ / 5 сек ВЫКЛ Подключен к Shelly Cloud — постоянное ВКЛ
3. OTA обновление
OTA (обновление прошивки) — 0.5 сек ВКЛ / 0.5 сек ВЫКЛ
4. Состояния кнопки (приоритет выше всех сетевых)
Кнопка удерживается 5 секунд — 0.25 сек ВКЛ / 0.25 сек ВЫКЛ Кнопка удерживается 5–10 секунд — 0.125 сек ВКЛ / 0.125 сек ВЫКЛ
Технические характеристики
| Тип | Значение |
|---|---|
| Физические характеристики | |
| Размеры (ВхШхГ): | 37x42x16 ±0,5 мм / 1,46x1,65x0,63 ±0,02 дюйма |
| Вес: | 27 г / 0,95 унции |
| Монтаж: | Настенная консоль |
| Максимальный крутящий момент винтовых клемм: | 0,4 Нм / 3,5 фунта |
| Сечение проводника: | 0,5–1,5 мм² / 20–16 AWG |
| Длина зачищенного проводника: | 5–6 мм / 0,20–0,24 дюйма |
| Материал корпуса: | Пластик |
| Цвет: | Красный |
| Условия эксплуатации | |
| Температура окружающей среды: | -20 °C до 40 °C / -5 °F до 105 °F |
| Влажность | 30 % до 70 % относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Электрические характеристики | |
| Источник питания: | 110 - 240 В переменного тока / 24 - 30 В постоянного тока |
| Потребляемая мощность: | < 1,2 Вт |
| Характеристики выходных цепей | |
| Максимальное коммутируемое напряжение переменного тока: | 240 В |
| Максимальное коммутируемое напряжение постоянного тока: | 30 В |
| Максимальный коммутируемый ток переменного тока: | 16 А |
| Максимальный коммутируемый ток постоянного тока: | 10 А |
| Датчики, измерительные приборы | |
| Датчик внутренней температуры: | Да |
| Вольтметр (переменного тока) | Да |
| Амперметр (переменного тока) | Да |
| Радио | |
| Диапазон радиочастот: | 2400 - 2495 МГц |
| Макс. мощность радиочастот: | <20 дБм |
| Протокол Wi-Fi: | 802.11 b/g/n |
| Диапазон действия Wi-Fi: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Протокол Bluetooth: | 4.2 |
| Диапазон действия Bluetooth: | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| MCU | |
| CPU: | ESP32-U4WDH |
| Флэш-память: | 4 МБ |
| Возможности прошивки | |
| Расписания: | 20 |
| Веб-хуки (действия по URL): | 20 с 5 URL на каждый хук |
| Скриптинг: | Да |
| MQTT: | Да |
| CoAP: | Нет |
Базовая схема подключения
| Источник питания 110-240 В переменного тока Резистивная нагрузка | Источник питания 110-240 В переменного тока Индуктивная нагрузка и RC-демпфер |
| Источник питания 24-30 В постоянного тока Резистивная нагрузка | Источник питания 24-30 В постоянного тока Индуктивная нагрузка и RC-демпфер |
Условные обозначения
| Клеммы | Провода | ||
|---|---|---|---|
| O | Выходная клемма цепи нагрузки | + | Положительный провод 24-30 В постоянного тока |
| SW | Входная клемма переключателя (управляющего O) | N | Нейтральный провод |
| L | Клемма фазы (110-240 В) | GND | Заземляющий провод 24-30 В постоянного тока |
| N | Нейтральная клемма | ||
| + | Положительная клемма 24-30 В постоянного тока | ||
| Ʇ | Заземляющая клемма 24-30 В постоянного тока |
Поиск и устранение неисправностей
Ваше устройство перегревается.
Убедитесь, что вы не используете клеммы устройства L и N в качестве мостиков. Использование их в качестве мостиков удваивает ток, протекающий через них, что приводит к перегреву. Использование клемм в качестве мостиков возможно только при низких токах, так чтобы общий ток не превышал 16 А. Убедитесь, что температура окружающей среды не превышает 40 °C / 105 °F. При размещении в замкнутом пространстве Shelly Plus 1PM может повышать температуру окружающей среды выше допустимых пределов. Обеспечьте вентиляцию устройства.
