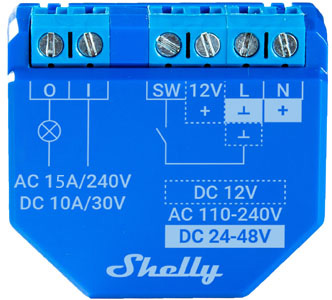

Shelly Plus 1 UL
Идентификация устройства
- Название устройства: Shelly Plus 1 UL
- Модель устройства: SNSW-001X15UL
- SSID устройства: ShellyPlus1-XXXXXX
Краткое описание
Shelly Plus 1 UL — это сертифицированный UL малогабаритный интеллектуальный выключатель с беспотенциальными контактами, позволяющий дистанционно управлять электроприборами с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Он может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. Доступ к Shelly Plus 1 UL, управление им и мониторинг могут осуществляться удаленно из любого места, где у пользователя есть доступ к интернету, при условии, что устройство подключено к Wi-Fi-роутеру и интернету.
Его можно установить в стандартные электрические коробки, за розетками и выключателями света или в других местах с ограниченным пространством. У Shelly Plus 1 UL есть встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров.
Основные области применения
- Жилые помещения
- Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Интеграции
- Samsung SmartThings
- Alexa
- Яндекс Алиса
Упрощенная внутренняя схема
Электрические интерфейсы устройства
Входы
- 1 вход переключателя/кнопки на винтовой клемме: SW
- 1 вход реле с беспотенциальными контактами на винтовой клемме: I
- 3 входа питания на винтовых клеммах: N (+), L (Ʇ) и 12 В
Выходы
- 1 беспотенциальный контактный релейный выход на винтовой клемме: O

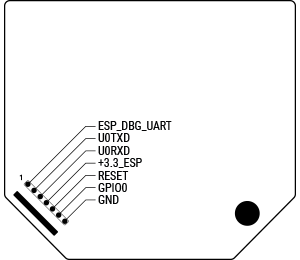

Интерфейс дополнения
- Фирменный последовательный интерфейс Shelly
⚠ВНИМАНИЕ!
Высокое напряжение на интерфейсе дополнения при включении устройства!
Возможности подключения
- Wi-Fi
- Bluetooth
Функции безопасности
- Защита от перегрева
Поддерживаемые типы нагрузок
- Резистивные (лампы накаливания, нагревательные приборы)
- Емкостные (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
- Индуктивные с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры)
Входы
Светодиодная индикация (красный)
Состояния перечислены по приоритету: каждое последующее состояние перекрывает предыдущее.
1. Базовые состояния сети
AP включён, Wi-Fi выключен — мигание: 1 сек ВКЛ / 0.25 сек ВЫКЛ Wi-Fi включён, но не подключен к сети — мигание: 2 сек ВКЛ / 0.25 сек ВЫКЛ Wi-Fi подключен к сети — постоянное ВКЛ
2. Облачное подключение
Shelly Cloud включён, но не подключен — 1 сек ВКЛ / 5 сек ВЫКЛ Подключен к Shelly Cloud — постоянное ВКЛ
3. OTA обновление
OTA (обновление прошивки) — 0.5 сек ВКЛ / 0.5 сек ВЫКЛ
4. Состояния кнопки (приоритет выше всех сетевых)
Кнопка удерживается 5 секунд — 0.25 сек ВКЛ / 0.25 сек ВЫКЛ Кнопка удерживается 5–10 секунд — 0.125 сек ВКЛ / 0.125 сек ВЫКЛ
Технические характеристики
| Тип | Значение |
|---|---|
| Физические | |
| Размеры (ВхШхГ): | 37x42x16 / 1,46x1,65x0,63 |
| Вес: | 26 г / 0,92 унции |
| Монтаж: | Настенная консоль |
| Максимальный крутящий момент винтовых клемм: | 0,4 Нм / 3,5 фунта |
| Сечение проводника: | 0,5–1,5 мм² / 20–14 AWG |
| Длина зачищенного проводника: | 5–6 мм / 0,20–0,24 дюйма |
| Материал корпуса: | Пластик |
| Цвет: | Синий |
| Условия эксплуатации | |
| Температура окружающей среды: | -20 °C до 40 °C / -5 °F до 105 °F |
| Влажность | От 30% до 70% относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Электропитание | |
| Источник питания: | 110-240 В переменного тока, 50/60 Гц, стабилизированное 12 В постоянного тока, 24-48 В постоянного тока |
| Потребляемая мощность: | < 1,2 Вт |
| Характеристики выходных цепей | |
| Максимальное коммутируемое напряжение переменного тока: | 240 В (однопроводное) |
| Максимальное коммутируемое напряжение постоянного тока: | 30 В |
| Максимальный коммутируемый ток переменного тока: | 15 А |
| Максимальный коммутируемый ток постоянного тока: | 10 А |
| Датчики, измерительные приборы | |
| Внутренний датчик температуры: | Да |
| Радио | |
| Диапазон радиочастот: | 2400 - 2495 МГц |
| Макс. мощность радиочастот: | <20 дБм |
| Протокол Wi-Fi: | 802.11 b/g/n |
| Диапазон действия Wi-Fi: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Протокол Bluetooth: | 4.2 |
| Диапазон действия Bluetooth: | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Микроконтроллер | |
| Процессор: | ESP32-U4WDH |
| Флэш-память: | 4 МБ |
| Возможности прошивки | |
| Расписания: | 20 |
| Веб-хуки (действия по URL): | 20 с 5 URL на хук |
| Скриптинг: | Да |
| MQTT: | Да |
| CoAP: | Нет |
Основные схемы подключения
| Источник питания 110-240 В переменного тока, резистивная нагрузка | Источник питания 110-240 В переменного тока, индуктивная нагрузка и RC-демпфер |
| Источник питания 24-48 В постоянного тока, резистивная нагрузка | Источник питания 24-48 В постоянного тока, индуктивная нагрузка и RC-демпфер |
| Стабилизированный источник питания 12 В постоянного тока, резистивная нагрузка | Стабилизированный источник питания 12 В постоянного тока, индуктивная нагрузка и RC-демпфер |
Легенда
| Клеммы | Провода | ||
|---|---|---|---|
| I | Входной клеммный разъем цепи нагрузки | L | Провод фазы (110-240 В переменного тока) |
| O | Выходной клеммный разъем цепи нагрузки | N | Нейтральный провод |
| SW | Входной клеммный разъем выключателя (управляющего O) | + | Положительный провод 12/24-48 В постоянного тока |
| +12 В | Положительный клеммный разъем 12 В постоянного тока | GND | Провод заземления 12/24-48 В постоянного тока |
| L | Клемма фазы (110-240 В переменного тока) | ||
| N | Нейтральный клеммный разъем | ||
| + | Положительный клеммный разъем 24-48 В постоянного тока | ||
| Ʇ | Клемма заземления 12/24-48 В постоянного тока |
Поддерживаемые типы нагрузок
- Резистивные (лампы накаливания, нагревательные приборы)
- Емкостные (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
- Индуктивные с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры)
