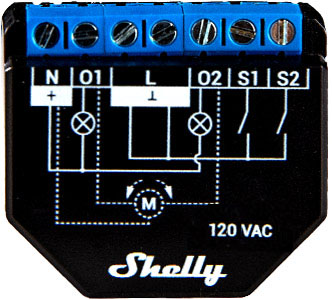

Shelly Plus 2PM UL
Идентификация устройства
[править]- Название устройства: Shelly Plus 2PM UL
- Модель устройства: SNSW-002P15UL
- SSID устройства: ShellyPlus2PM-XXXXXX
Краткое описание
[править]Shelly Plus 2PM UL — это сертифицированный UL малогабаритный 2-канальный интеллектуальный выключатель с измерением мощности и управлением крышкой, позволяющий дистанционно управлять электроприборами с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Он может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. Доступ к Shelly Plus 2PM UL, управление и мониторинг возможны из любого места, где у пользователя есть доступ к интернету, при условии, что устройство подключено к Wi-Fi-роутеру и интернету.
Его можно установить в стандартные электрические настенные коробки, за розетками и выключателями света или в других местах с ограниченным пространством. Shelly Plus 2PM UL имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров.
Основные области применения
[править]- Жилые помещения
- Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Интеграции
[править]Поддержка Amazon Alexa
[править]- Да
Поддержка Google Smart Home
[править]- Да
Поддержка Samsung SmartThings
[править]- Да
Упрощенная внутренняя схема
[править]
Электрические интерфейсы устройства
[править]Входы
[править]- 2 входа для переключателей/кнопок на винтовых клеммах: S1 и S2
- 3 входа питания на винтовых клеммах: 1 N (+) и 2 L (Ʇ)
Выходы
[править]- 2 релейных выхода с измерением мощности на винтовых клеммах
Интерфейс дополнения
[править]- Фирменный последовательный интерфейс Shelly
⚠ВНИМАНИЕ! Высокое напряжение на интерфейсе дополнения при включении устройства!
Возможности подключения
[править]- Wi-Fi
- Bluetooth
Функции безопасности
[править]- Защита от перегрева
- Защита от перенапряжения
- Защита от перегрузки по току
- Защита от перегрузки по мощности
- Обнаружение препятствий (режим закрытия)
- Защитный выключатель (режим закрытия)
Поддерживаемые типы нагрузок
[править]- Резистивные (лампы накаливания, нагревательные приборы)
- Емкостные (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
- Индуктивные с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры)
Пользовательский интерфейс
[править]Входы
[править]- Одна кнопка (Сброс) Нажмите и удерживайте 5 секунд, чтобы включить точку доступа устройства и соединение Bluetooth. Нажмите и удерживайте 10 секунд, чтобы выполнить сброс устройства до заводских настроек.
Выходы
[править]- Светодиодная (одноцветная) индикация Точка доступа (AP) включена, Wi-Fi выключен: 1 секунда ВКЛ / 1 секунда ВЫКЛ Wi-Fi включен, но не подключен к сети Wi-Fi: 1 секунда ВКЛ / 3 секунды ВЫКЛ Подключен к сети Wi-Fi: Постоянно ВКЛ Облако включено, но не подключено: 1 секунда ВКЛ / 5 секунд ВЫКЛ Подключен к облаку Shelly: Постоянно ВКЛ OTA (обновление по воздуху): ½ секунды ВКЛ / ½ секунды ВЫКЛ Кнопка нажата и удерживается 5 секунд: ½ секунды ВКЛ / ½ секунды ВЫКЛ Кнопка нажата и удерживается 10 секунд: ¼ секунды ВКЛ / ¼ секунды ВЫКЛ
Приведенный выше список начинается с начального состояния устройства и самого низкого приоритета. Каждое следующее состояние отменяет предыдущее.
Технические характеристики
[править]| Тип | Значение |
|---|---|
| Физические | |
| Размеры (ВхШхГ): | 37х42х16 мм / 1,46х1,65х0,63 дюйма |
| Вес: | |
| Монтаж: | Встраиваемый монтаж |
| Максимальный крутящий момент винтовых клемм: | 0,25 Нм / 2,2 бин |
| Сечение проводника: | 1,0–2,5 мм² / 20–14 AWG |
| Длина зачищенного проводника: | 5–6 мм / 0,20–0,24 дюйма |
| Материал корпуса: | Пластик |
| Цвет: | Черный |
| Условия эксплуатации | |
| Температура окружающей среды: | -20 °C–40 °C / -5 °F–105 °F |
| Влажность | От 30% до 70% относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Электрические характеристики | |
| Источник питания: | 120 В переменного тока, 50/60 Гц |
| Потребляемая мощность: | < 1,4 Вт |
| Характеристики выходных цепей | |
| Максимальное коммутируемое напряжение переменного тока: | 120 В |
| Максимальное коммутируемое напряжение постоянного тока: | Н/Д |
| Максимальный коммутируемый ток переменного тока: | 8 А (на канал), 16 А (всего) |
| Максимальный коммутируемый ток постоянного тока: | Н/Д |
| Датчики, измерительные приборы | |
| Внутренний датчик температуры: | Да |
| Вольтметр (переменного тока) | Да |
| Амперметр (переменного тока) | Да |
| Радио | |
| Диапазон радиочастот: | 2400 - 2495 МГц |
| Макс. мощность радиочастот: | <20 дБм |
| Протокол Wi-Fi: | 802.11 b/g/n |
| Радиус действия Wi-Fi: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Протокол Bluetooth: | 4.2 |
| Радиус действия Bluetooth: | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Микроконтроллер | |
| Процессор: | ESP32-U4WDH |
| Флэш-память: | 4 МБ |
| Возможности прошивки | |
| Расписания: | 20 |
| Веб-хуки (действия по URL): | 20 с 5 URL на каждый хук |
| Скриптинг: | Да |
| MQTT: | Да |
| CoAP: | Нет |
Основные схемы подключения
[править]| Двухканальный режим переключения, питание от сети переменного тока | Режим крышки |
Условные обозначения
[править]| Клеммы | Провода | ||
|---|---|---|---|
| N | Клемма нейтрали | N | Провод нейтрали |
| L | Клемма фазы (120 В переменного тока) | L | Провод фазы (120 В переменного тока) |
| O1, O2 | Клеммы выхода цепи нагрузки | ||
| S1, S2 | Клеммы входного переключателя | ||
Поиск и устранение неисправностей
[править]...
Руководство по веб-интерфейсу
[править]Прочитайте руководство по веб-интерфейсу Shelly Plus 2PM, Plus 2PM UL
Компоненты и API
[править]- Это устройство
- Все устройства и сервисы Shelly
Печатное руководство пользователя
[править]Shelly Plus 2PM UL двуязычное печатное руководство пользователя и по технике безопасности.pdf
