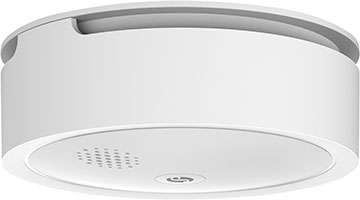

Shelly Plus Smoke
Идентификация устройства
[править]- Название устройства: Shelly Plus Smoke
- Модель устройства: SNSN-0031Z
- SSID устройства: ShellyPlusSmoke-XXXXXX
Краткое описание
[править]Shelly Plus Smoke ( Устройство) — это интеллектуальный фотоэлектрический дымовой извещатель, эффективно обнаруживающий медленно тлеющие очаги возгорания, которые могут возникать в течение нескольких часов, прежде чем перерасти в пламя. Источниками таких возгораний могут быть окурки, оставленные на диванах или постельном белье.
Характеристики
[править]- Работает от батареи
- Светодиодная индикация
- Предупреждение о низком заряде батареи
- Пауза сигнала тревоги (режим отключения звука)
- Функция тестирования
- Простая установка
- Сертифицировано по DIN EN 14604
Основные области применения
[править]- Для жилых помещений
Подключение
[править]- Wi-Fi
- Bluetooth
Каждый вариант подключения может быть включен или выключен пользователем.
Пользовательский интерфейс
[править]Входы
[править]- Одна кнопка Нажмите и удерживайте 3 секунды для тестирования устройства. Кратковременное нажатие отключает сигнал тревоги. Кратковременное нажатие 3 раза переводит устройство в режим настройки на 2 минуты. Кратковременное нажатие 5 раз сбрасывает настройки до заводских. Устройство остается в режиме настройки в течение 2 минут.
Выходы
[править]- Светодиодная индикация Нормальный режим работы: красный индикатор мигает один раз каждые 53 секунды. Тестирование: 3 мигания красного индикатора. Сигнализация: непрерывное мигание красного индикатора. Неисправность: Красный индикатор мигает дважды каждые 53 секунды. Тихий звуковой сигнал: Красный индикатор мигает один раз каждые 10 секунд. Предупреждение о низком заряде батареи: Красный индикатор мигает один раз каждые 53 секунды (со звуком). Тихий звуковой сигнал о низком заряде батареи: Красный индикатор мигает один раз каждые 53 секунды (без звука). Устройство в режиме настройки: Зеленый индикатор быстро мигает. Устройство в режиме настройки в течение 2 минут: Зеленый индикатор медленно мигает.
- Нажатие кнопки зуммера: 1 короткий звуковой сигнал. Тестирование: 3 коротких звуковых сигнала. Сигнал тревоги: Непрерывные громкие звуковые сигналы. Предупреждение о низком заряде батареи: Короткий звуковой сигнал один раз каждые 53 секунды.
Технические характеристики
[править]| Тип | Значение |
|---|---|
| Физические размеры | |
| Размеры (ДхВ): | 86x31 ±0,5 мм / 3,39x1,22 ±0,02 дюйма |
| Вес: | 95 ±1 г / 3,35 ±0,05 унции |
| Крепление: | Потолочное |
| Материал корпуса: | Пластик |
| Цвет: | Белый |
| Срок службы устройства: | 10 лет |
| Условия эксплуатации | |
| Температура окружающей среды: | от -0 °C до 55 °C / от 32 °F до 131 °F |
| Влажность: | от 30 % до 95 % относительной влажности |
| Электрические характеристики | |
| Напряжение питания переменного тока: | Не применимо |
| Напряжение питания постоянного тока: | 1 батарея CR123A/CR17335 3 В |
| Срок службы батареи: | 5 лет (с оригинальной батареей) |
| Датчики, измерительные приборы | |
| Датчик дыма: | Фотоэлектрический |
| Радио | |
| Диапазон радиочастот: | 2400 - 2495 МГц |
| Макс. мощность радиочастот: | <20 дБм |
| Протокол Wi-Fi: | 802.11 b/g/n |
| Диапазон действия Wi-Fi: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Протокол Bluetooth: | 4.2 |
| Диапазон действия Bluetooth: | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Микроконтроллер | |
| Процессор: | ESP32-U4WDH |
| Флэш-память: | 4 МБ |
| Возможности прошивки | |
| Веб-хуки (действия по URL): | 10 с 2 URL на каждый хук |
| Скриптинг: | Нет |
| MQTT: | Да |
| CoAP: | Нет |
Устранение неполадок
[править]...
Руководство по веб-интерфейсу
[править]Прочитайте руководство по веб-интерфейсу Shelly Plus Smoke
Компоненты и API
[править]- Это устройство
- Все устройства и сервисы Shelly
Соответствие требованиям
[править]Декларация соответствия ЕС для дымовых извещателей Shelly Plus на нескольких языках 210 2025-10-15.pdf
Заявление о соответствии требованиям Закона о безопасности и профилактике дымовых извещателей Великобритании (PSTI ACT) для дымовых извещателей Shelly Plus.pdf
Архив соответствия
Декларация соответствия ЕС для дымовых извещателей Shelly Plus на нескольких языках 10 2023-08-21.pdf
Декларация соответствия ЕС для дымовых извещателей Shelly Plus на нескольких языках 99 2025-07-21.pdf
Паспорт безопасности материала батареи
[править]HCB-WI-MSDS-01-003
Печатные руководства пользователя
[править]Печатное руководство пользователя и по технике безопасности для дымовых извещателей Shelly Plus.pdf
- Руководство по использованию и безопасности
Руководство по подключению дымовых извещателей Shelly Plus к сети
- Руководство по изменению конфигурации
Руководства по установке
[править]- Руководство пользователя и безопасность Shelly Plus Smoke
