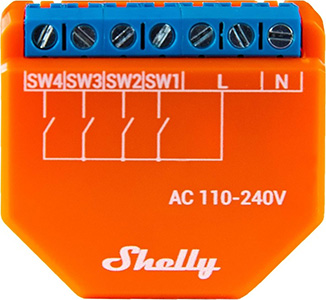

Shelly Plus i4
Где купить
Идентификация устройства
- Название устройства: Shelly Plus i4
- Модель устройства: SNSN-0024X
- SSID устройства: ShellyPlusI4-XXXXXX
Краткое описание
Shelly Plus i4 — это интеллектуальный Wi-Fi-переключатель, позволяющий вручную активировать или деактивировать любую созданную сцену, запускать синхронизированные действия или выполнять сложные сценарии запуска. Вы можете использовать Shelly Plus i4 для управления другими подключенными переключателями Shelly, датчиками или устройствами, управляемыми по протоколам HTTP и MQTT. Достаточно компактный, чтобы поместиться за любым настенным выключателем, Shelly Plus i4 может отображать состояние и управлять действиями четырех входов. Вы можете получить доступ к Shelly Plus i4 и контролировать его удаленно из любого места, где есть подключение к интернету, если устройство подключено к Wi-Fi-роутеру и интернету.
Краткое описание
Shelly Plus i4 — это интеллектуальный Wi-Fi-переключатель, позволяющий вручную активировать или деактивировать любую созданную сцену, запускать синхронизированные действия или выполнять сложные сценарии запуска. Устройство можно установить в стандартные электрические коробки, за розетками, выключателями света или в других местах с ограниченным пространством. Shelly Plus i4 имеет встроенный веб-интерфейс, который можно использовать для управления и настройки.
Основные области применения
- Жилые помещения
- Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Интеграции
- Samsung SmartThing
- Alexa
- Яндекс Алиса
Электрические интерфейсы устройства
Входы
- 4 входа переключателей/кнопок на винтовых клеммах: SW1, SW2, SW3 и SW4
- 3 входа питания на винтовых клеммах: 1 N и 2 L
Выходы
Н/Д
Дополнительные интерфейсы
- Собственный последовательный порт Shelly интерфейс
⚠ВНИМАНИЕ! Высокое напряжение на интерфейсе дополнения при включении устройства!
Подключение
- Wi-Fi
- Bluetooth
Функции безопасности
- Защита от перегрева
Выходы
Светодиодная индикация (красный)
Состояния перечислены по приоритету: каждое последующее состояние перекрывает предыдущее.
1. Базовые состояния сети
AP включён, Wi-Fi выключен — мигание: 1 сек ВКЛ / 0.25 сек ВЫКЛ Wi-Fi включён, но не подключен к сети — мигание: 2 сек ВКЛ / 0.25 сек ВЫКЛ Wi-Fi подключен к сети — постоянное ВКЛ
2. Облачное подключение
Shelly Cloud включён, но не подключен — 1 сек ВКЛ / 5 сек ВЫКЛ Подключен к Shelly Cloud — постоянное ВКЛ
3. OTA обновление
OTA (обновление прошивки) — 0.5 сек ВКЛ / 0.5 сек ВЫКЛ
4. Состояния кнопки (приоритет выше всех сетевых)
Кнопка удерживается 5 секунд — 0.25 сек ВКЛ / 0.25 сек ВЫКЛ Кнопка удерживается 5–10 секунд — 0.125 сек ВКЛ / 0.125 сек ВЫКЛ
Технические характеристики
| Тип | Значение |
|---|---|
| Физические | |
| Размеры (ВхШхГ): | 37x42x16 ±0,5 мм / 1,46x1,65x0,63 ±0,02 дюйма |
| Вес: | 18 г / 0,63 унции |
| Монтаж: | Настенная коробка |
| Максимальный крутящий момент винтовых клемм: | 0,4 Нм / 3,5 фунта |
| Сечение проводника: | 0,5–1,5 мм² / 20–16 AWG |
| Длина зачищенного проводника: | 5–6 мм / 0,20–0,24 дюйма |
| Материал корпуса: | Пластик |
| Цвет: | Оранжевый |
| Условия эксплуатации: | |
| Температура окружающей среды: | -20 °C до 40 °C / -5 °F до 105 °F |
| Влажность | 30 % до 70 % относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Электропитание | |
| Источник питания: | 110 - 240 В переменного тока, 50/60 Гц |
| Потребляемая мощность: | < 1 Вт |
| Датчики, измерительные приборы | |
| Внутренний датчик температуры: | Да |
| Радио | |
| Диапазон радиочастот: | 2400 - 2495 МГц |
| Максимальная мощность радиочастот: | <20 дБм |
| Протокол Wi-Fi: | 802.11 b/g/n |
| Радиус действия Wi-Fi: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Протокол Bluetooth: | 4.2 |
| Диапазон Bluetooth: | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Микроконтроллер | |
| Процессор: | ESP32-U4WDH |
| Флэш-память: | 4 МБ |
| Возможности прошивки | |
| Веб-хуки (действия по URL): | 20 с 5 URL на каждый хук |
| Скриптинг: | Да |
| MQTT: | Да |
Легенда
| Клеммы | Провода | ||
|---|---|---|---|
| SW1, SW2, SW3, SW4 | Клеммы входа переключателя/кнопки | L | Провод под напряжением (110-240 В) |
| L | Клеммы под напряжением (110-240 В) | N | Провод нейтрали |
| N | Клемма нейтрали |
