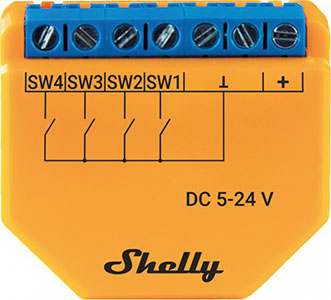

Shelly Plus i4DC
Идентификация устройства
[править]- Название устройства: Shelly Plus i4DC
- Модель устройства: SNSN-0D24X
- SSID устройства: ShellyPlusI4DC-XXXXXX
Краткое описание
[править]Shelly Plus i4DC — это интеллектуальный Wi-Fi-переключатель, позволяющий вручную активировать или деактивировать любую созданную сцену, запускать синхронизированные действия или выполнять сложные сценарии запуска. Вы можете использовать Shelly Plus i4DC для управления другими подключенными переключателями Shelly, датчиками или устройствами, управляемыми по протоколам HTTP и MQTT. Достаточно компактный, чтобы поместиться за любым настенным выключателем, Shelly Plus i4DC может отображать состояние и управлять действиями четырех входов. Вы можете получить доступ к Shelly Plus i4DC и контролировать его удаленно из любого места, где есть подключение к интернету, если устройство подключено к Wi-Fi-роутеру и интернету.
Краткое описание
[править]Shelly Plus i4DC — это интеллектуальный Wi-Fi-переключатель, позволяющий вручную активировать или деактивировать любую созданную сцену, запускать синхронизированные действия или выполнять сложные сценарии запуска. Устройство можно установить в стандартные электрические коробки, за розетками, выключателями света или в других местах с ограниченным пространством. Shelly Plus i4DC имеет встроенный веб-интерфейс, который можно использовать для управления и настройки.
Основные области применения
[править]- Жилые помещения
- Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Интеграции
[править]- Alexa (через виртуальную подпрограмму устройства)
Упрощенная внутренняя схема
[править]Электрические интерфейсы устройства
[править]Входы
[править]- 4 входа для переключателей/кнопок на винтовых клеммах: SW1, SW2, SW3 и SW4
- 3 входа питания на винтовых клеммах: 1 + и 2 Ʇ
Выходы
[править]Н/Д
Дополнительные интерфейсы
[править]- Собственный последовательный порт Shelly интерфейс
⚠ВНИМАНИЕ! Высокое напряжение на интерфейсе дополнения при включении устройства!
Подключение
[править]- Wi-Fi
- Bluetooth
Функции безопасности
[править]- Защита от перегрева
Пользовательский интерфейс
[править]Входы
[править]- Кнопка сброса (Reset) Нажмите и удерживайте 5 секунд, чтобы включить точку доступа устройства и соединение Bluetooth. Нажмите и удерживайте 10 секунд, чтобы выполнить сброс устройства до заводских настроек.
Выходы
[править]- Светодиодная (одноцветная) индикация Точка доступа (AP) включена, Wi-Fi выключен: 1 секунда ВКЛ / 1 секунда ВЫКЛ Wi-Fi включен, но не подключен к сети Wi-Fi: 1 секунда ВКЛ / 3 секунды ВЫКЛ Подключен к сети Wi-Fi: Постоянно ВКЛ Облако включено, но не подключено: 1 секунда ВКЛ / 5 секунд ВЫКЛ Подключен к облаку Shelly: Постоянно ВКЛ OTA (обновление по воздуху): ½ секунды ВКЛ / ½ секунды ВЫКЛ Кнопка нажата и удерживается 5 секунд: ½ секунды ВКЛ / ½ секунды ВЫКЛ Кнопка нажата и удерживается 10 секунд: ¼ секунды ВКЛ / ¼ секунды ВЫКЛ
Приведенный выше список начинается с начального состояния устройства и самого низкого приоритета. Каждое следующее состояние отменяет предыдущее.
Технические характеристики
[править]| Тип | Значение |
|---|---|
| Физические | |
| Размеры (ВхШхГ): | 37x42x16 ±0,5 мм / 1,46x1,65x0,63 ±0,02 дюйма |
| Вес: | 17 г / 0,6 унции |
| Монтаж: | Настенная коробка |
| Максимальный крутящий момент винтовых клемм: | 0,4 Нм / 3,5 фунта |
| Сечение проводника: | 0,5–1,5 мм² / 20–16 AWG |
| Длина зачищенного проводника: | 5–6 мм / 0,20–0,24 дюйма |
| Материал корпуса: | Пластик |
| Цвет: | Неоново-оранжевый (Pantone 2010C) |
| Условия эксплуатации: | |
| Температура окружающей среды: | -20 °C до 40 °C / -5 °F до 105 °F |
| Влажность | 30 % до 70 % относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Электропитание | |
| Источник питания: | 5-24 В постоянного тока |
| Потребляемая мощность: | < 1 Вт |
| Датчики, измерительные приборы | |
| Внутренний датчик температуры: | Да |
| Радио | |
| Диапазон радиочастот: | 2400 - 2495 МГц |
| Максимальная мощность радиочастот: | <20 дБм |
| Протокол Wi-Fi: | 802.11 b/g/n |
| Радиус действия Wi-Fi: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Протокол Bluetooth: | 4.2 |
| Диапазон Bluetooth: | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| MCU | |
| CPU: | ESP32-U4WDH |
| Flash: | 4 МБ |
| Возможности прошивки | |
| Веб-хуки (действия по URL): | 20, по 5 URL на каждый хук |
| Скриптинг: | Да |
| MQTT: | Да |

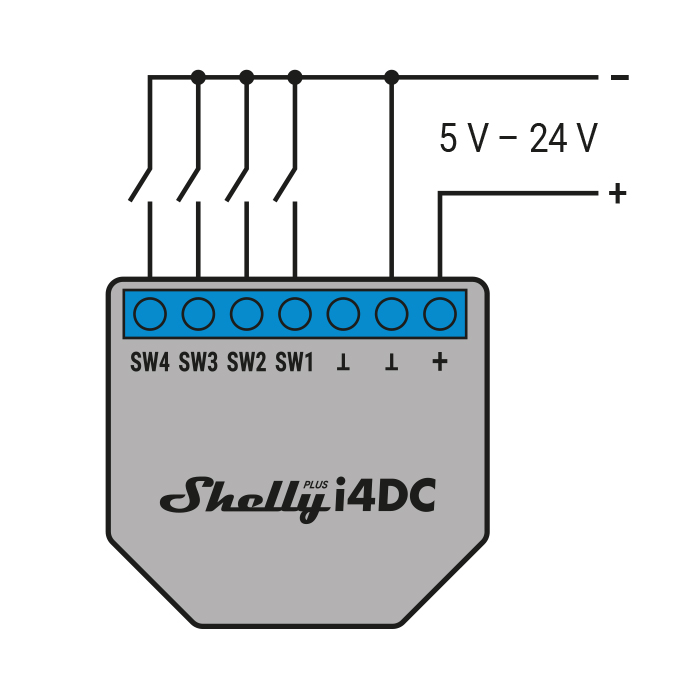

Основные схемы подключения
[править]
Легенда
[править]| Клеммы | Провода | ||
|---|---|---|---|
| SW1, SW2, SW3, SW4 | Клеммы входа переключателя/кнопки | + | Положительный провод 5-24 В постоянного тока |
| + | Положительный вывод 5-24 В постоянного тока | Ʇ | Отрицательный провод 5-24 В постоянного тока |
| Ʇ | Отрицательный вывод 5-24 В постоянного тока |
Устранение неполадок
[править]...
Руководство по веб-интерфейсу
[править]Прочитайте руководство по веб-интерфейсу Shelly Plus i4DC
Компоненты и API
[править]- Это устройство
- Все устройства и сервисы Shelly
Печатное руководство пользователя
[править]Shelly Plus i4DC многоязычное печатное руководство пользователя и по технике безопасности.pdf
- Руководство по технике безопасности
Соответствие требованиям
[править]Shelly Plus i4 DC многоязычная декларация соответствия ЕС 2025-07-21.pdf
Shelly Plus i4 DC UK PSTI ACT Statement of compliance.pdf
Архив соответствия требованиям
Shelly Plus i4DC многоязычная декларация соответствия ЕС 5 2023-04-26.pdf
