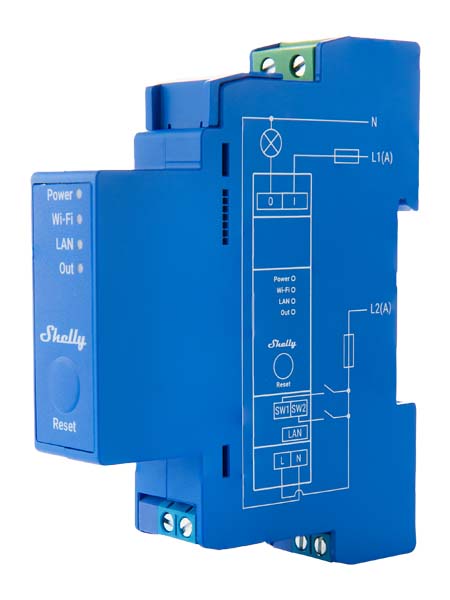

Shelly Pro 1 v.1
Shelly Pro 1 v.1 — это модификация Shelly Pro 1
(SPSW-001XE16EU) Shelly Pro 1 v.0 устарела и снята с продажи.
Скачать многоязычное печатное руководство пользователя Shelly Pro 1 . Отличия от Shelly Pro 1 v.0 отмечены символом ≠
в тексте ниже.
Основные изменения:
- Источник питания: больше нет варианта 12 В постоянного тока.
- Реле: больше нет переключения постоянного тока.
- Разъемы: 3-контактные разъемы заменены на 2-контактные.
- Печатные платы: двухслойные релейные платы заменены на четырехслойные для улучшения тепловых характеристик.
- LAN: улучшена пропускная способность при высоком напряжении.
- Пластиковый корпус: улучшены диэлектрические характеристики.
Идентификация устройства (≠)
[править]- Название устройства: Shelly Pro 1 v.1
- Модель устройства: SPSW-201XE16EU
- SSID устройства: ShellyPro1-XXXXXX
Краткое описание
[править]Shelly Pro 1 — это интеллектуальный выключатель с беспотенциальными контактами, монтируемый на DIN-рейку. Благодаря гибкости прошивки второго поколения и возможности подключения к локальной сети, он предоставляет профессиональным интеграторам множество дополнительных возможностей для решения задач конечных пользователей. Он может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации.
Доступ к Shelly Pro 1, управление им и мониторинг можно осуществлять удаленно из любого места, где у пользователя есть доступ к интернету, при условии, что устройство подключено к Wi-Fi роутеру и интернету. Shelly Pro 1 имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров.
Основные области применения
[править]- Жилые помещения
- Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Интеграции
[править]- Alexa
- Samsung SmartThings
Упрощенная внутренняя схема (≠)
[править]
Электрические интерфейсы устройства
[править]Входы
[править]- 2 входа для переключателей/кнопок на винтовых клеммах: SW1 и SW2
- 2 входа питания на винтовых клеммах: 1 N и 1 L
- 1 реле Вход: I
Выходы
[править]- 1 релейный выход: O
Порт Ethernet
[править]- 1 разъем RJ45
⚠ВНИМАНИЕ! Подключайте или отключайте кабель LAN только при выключенном устройстве! Разъем кабеля LAN не должен быть металлическим в тех местах, к которым прикасается пользователь при подключении или отключении кабеля.

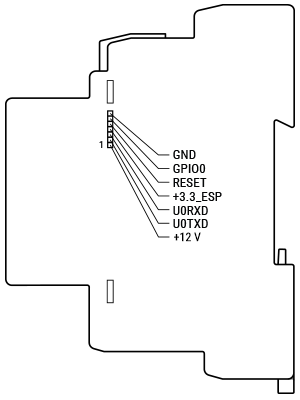

Интерфейс дополнения
[править]- Фирменный последовательный интерфейс Shelly
⚠ВНИМАНИЕ!
Высокое напряжение на интерфейсе дополнения при включенном устройстве!
Подключение
[править]- Ethernet
- Wi-Fi
- Bluetooth
Функции безопасности
[править]- Защита от перегрева
Поддерживаемые типы нагрузок
[править]- Резистивные (лампы накаливания, нагревательные приборы)
- Емкостные (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
- Индуктивные с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры)
Пользовательский интерфейс
[править]Входы
[править]- Одна тактильная купольная кнопка. Нажмите и удерживайте 5 секунд для перезагрузки. Нажмите и удерживайте 10 секунд для сброса до заводских настроек.
Выходы
[править]- Светодиодная индикация питания (красный): Красный индикатор горит, если подключен источник питания. Wi-Fi (зависит от сети): Синий индикатор горит в режиме точки доступа (AP). Красный индикатор горит в режиме станции (STA) и не подключен к сети Wi-Fi. Желтый индикатор будет гореть, если устройство находится в режиме STA и подключено к сети Wi-Fi. Если устройство не подключено к Shelly Cloud или Shelly Cloud отключено, зеленый индикатор будет гореть, если устройство находится в режиме STA и подключено к сети Wi-Fi и к Shelly Cloud. Индикатор будет мигать красным/синим цветом, если выполняется обновление OTA. LAN (зеленый): зеленый индикатор будет гореть, если устройство подключено к сети LAN. Out (красный): красный индикатор будет гореть, если выходное реле замкнуто.
Технические характеристики (≠)
[править]| Тип | Значение |
|---|---|
| Физические размеры | |
| Размеры (ВхШхГ): | 94x19x69 ±0,5 мм / 3,70x0,75x2,71 ±0,02 дюйма |
| Вес: | 63 г / 2,22 унции |
| Монтаж: | DIN-рейка |
| Максимальный крутящий момент винтовых клемм: | 0,4 Нм / 3,54 лб |
| Сечение проводника: | 0,5–2,5 мм² / 20–14 AWG (зеленый разъем) 0,5–1,5 мм² / 20–16 AWG (синие разъемы) |
| Длина зачищенного проводника: | 6–7 мм² / 0,24–0,28 дюйма (зеленый разъем) 5–6 мм² / 0,20–0,24 дюйма (синие разъемы) |
| Материал корпуса: | Пластик |
| Цвет: | Синий |
| Условия эксплуатации: | |
| Температура окружающей среды: | -20 °C–40 °C / -5 °F–105 °F |
| Влажность | От 30% до 70% относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Электрические характеристики | |
| Напряжение питания переменного тока: | 110 - 240 В |
| Напряжение питания постоянного тока: | Нет данных |
| Потребляемая мощность: | < 3 Вт |
| Нейтраль не требуется: | Нет |
| Характеристики выходных цепей | |
| Максимальное коммутируемое напряжение переменного тока: | 240 В |
| Максимальное коммутируемое напряжение постоянного тока: | Нет данных |
| Максимальный коммутируемый ток переменного тока: | 16 А |
| Максимальный коммутируемый ток постоянного тока: | Нет данных |
| Датчики, измерительные приборы | |
| Датчик внутренней температуры: | Да |
| Радио | |
| Диапазон радиочастот: | 2400 - 2495 МГц |
| Макс. мощность радиочастот: | <20 дБм |
| Протокол Wi-Fi: | 802.11 b/g/n |
| Диапазон действия Wi-Fi: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Протокол Bluetooth: | 4.2 |
| Диапазон действия Bluetooth: | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Микроконтроллер | |
| Процессор: | ESP32-D0WDQ6 |
| Флэш-память: | 8 МБ |
| Возможности прошивки | |
| Расписания: | 20 |
| Веб-хуки (действия по URL): | 20 с 5 URL на хук |
| Скриптинг: | Да |
| MQTT: | Да |
| CoAP: | Нет |
Базовая схема подключения (≠)
[править]| Резистивная нагрузка | Индуктивная нагрузка и RC-демпфер |
Легенда
[править]| Клеммы | Провода | ||
|---|---|---|---|
| I | Входная клемма цепи нагрузки | L1(A) | Провод питания цепи нагрузки (110-240 В) |
| O | Выходная клемма цепи нагрузки | L2(B) | Провод питания устройства (110-240 В) |
| SW1, SW2 | Входные клеммы переключателя/кнопки | N | Нейтральный провод |
| L | Клемма фазы (110-240 В) | ||
| N | Клемма нейтрали | ||
| LAN | Разъем RJ 45 для локальной сети |
Shelly Smart Control
[править]- Добавление устройства в Shelly Smart Control
Веб-интерфейс Shelly
[править]- Руководство по веб-интерфейсу Shelly Pro 1
Устранение неполадок
[править]...
Руководство по веб-интерфейсу
[править]Прочитайте руководство по веб-интерфейсу Shelly Pro 1
Компоненты и API
[править]- Это устройство
- Все устройства и сервисы Shelly
Печатное руководство пользователя
[править]Shelly Pro 1 многоязычное печатное руководство пользователя и по технике безопасности.pdf
- ... Suitability.pdf
Архив соответствия
Декларация соответствия ЕС Shelly Pro 1 на нескольких языках 7-1 2022-08-22.pdf
Инструкции по установке
[править]- Использование Shelly Pro 1/1PM V1 с несколькими выключателями для управления освещением
- Использование Shelly Pro 1/1PM V1 с несколькими кнопками для управления освещением
- Использование Shelly Pro 1 V1 и контактора для отключения электроэнергии
