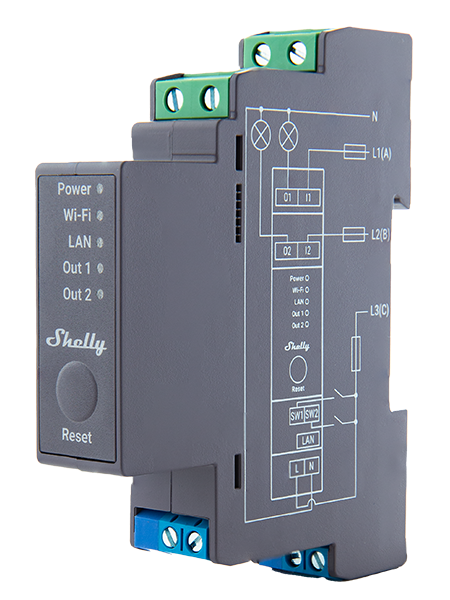

Shelly Pro 2 v.1
Где купить
Shelly Pro 2 v.1 — это модификация Shelly Pro 2
(SPSW-002XE16EU) Shelly Pro 2 v.0 устарела и снята с продажи. Отличия от Shelly Pro 2 v.0 отмечены символом ≠ в тексте ниже.
Основные изменения:
- Питание: больше нет варианта 12 В постоянного тока.
- Реле: больше нет переключения постоянного тока.
- Разъемы: 3-контактные разъемы заменены на 2-контактные.
- Печатные платы: 2-слойные печатные платы реле заменены на 4-слойные для улучшения тепловых характеристик.
- LAN: улучшены электрические расстояния при высоком напряжении.
- Пластиковый корпус: улучшены диэлектрические характеристики.
Идентификация устройства (≠)
- Название устройства: Shelly Pro 2 v.1
- Модель устройства: SPSW-202XE16EU
- SSID устройства: ShellyPro2-XXXXXX
Краткое описание
Shelly Pro 2 — это двухканальный интеллектуальный выключатель с беспотенциальными контактами, монтируемый на DIN-рейку. Благодаря гибкости прошивки второго поколения и возможности подключения к локальной сети, он предоставляет профессиональным интеграторам множество дополнительных возможностей для решений для конечных пользователей. Он может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. Доступ к Shelly Pro 2, управление им и мониторинг осуществляются удаленно из любого места, где у пользователя есть доступ к интернету, при условии, что устройство подключено к Wi-Fi-роутеру и интернету.
Краткое описание
Shelly Pro 2 — это двухканальный интеллектуальный выключатель с беспотенциальными контактами, монтируемый на DIN-рейку. Устройство Shelly Pro 2 имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров.
Основные области применения
- Жилые помещения
- Многоквартирные дома (квартиры, кондоMiniумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Интеграции
- Alexa
- Samsung SmartThings
- Яндекс Алиса

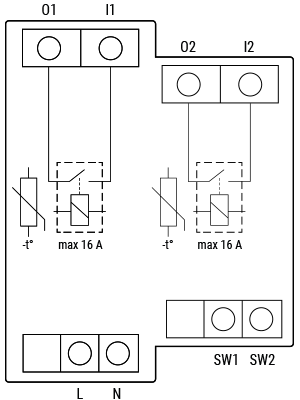

Упрощенная внутренняя схема (≠)
Электрические интерфейсы устройства
Входы
- 2 входа для переключателей/кнопок на винтовых клеммах: SW1 и SW2
- 2 входа питания на винтовых клеммах: 1 N и 1 L
- 2 Релейные входы: I1 и I2
Выходы
- 2 релейных выхода: O1 и O2
Порт Ethernet
- 1 разъем RJ45
⚠ВНИМАНИЕ! Подключайте или отключайте кабель LAN только при выключенном устройстве! Разъем кабеля LAN не должен быть металлическим в тех местах, к которым прикасается пользователь при подключении или отключении кабеля.

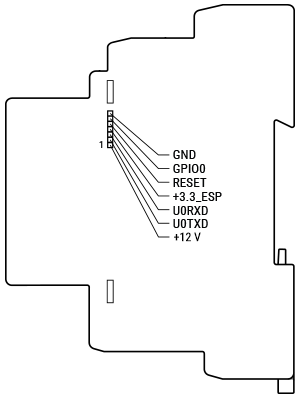

Интерфейс дополнения
- Фирменный последовательный интерфейс Shelly
⚠ВНИМАНИЕ! Высокое напряжение на интерфейсе дополнения при включенном устройстве!
Подключение
- Ethernet
- Wi-Fi
- Bluetooth
Функции безопасности
- Защита от перегрева
Поддерживаемые типы нагрузок
- Резистивные (лампы накаливания, нагревательные приборы)
- Емкостные (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
- Индуктивные с RC-демпфером (драйверы светодиодов, трансформаторы, вентиляторы, холодильники, кондиционеры)
Пользовательский интерфейс
Входы
- Одна тактильная купольная кнопка
- Нажатие и удерживание 5 секунд — перезагрузка устройства
- Нажатие и удерживание 10 секунд — сброс устройства до заводских настроек
---
Выходы
Светодиодная индикация питания
- Питание (красный)
- Красный индикатор горит при подключенном источнике питания
Светодиодная индикация Wi-Fi
- Синий — устройство работает в режиме точки доступа (AP)
- Красный — режим STA, устройство не подключено к сети Wi-Fi
- Желтый — режим STA, устройство подключено к сети Wi-Fi
- Shelly Cloud отключен или устройство не подключено к Shelly Cloud
- Зеленый — режим STA, устройство подключено к сети Wi-Fi и Shelly Cloud
- Красно-синее мигание — выполняется OTA-обновление
Светодиодная индикация LAN
- LAN (зеленый)
- Зеленый индикатор горит при подключении устройства к локальной сети (LAN)
Светодиодная индикация выходов
- Выход 1 (красный)
- Красный индикатор горит, если реле выхода 1 замкнуто
- Выход 2 (красный)
- Красный индикатор горит, если реле выхода 2 замкнуто
Технические характеристики (≠)
| Тип | Значение |
|---|---|
| Физические размеры | |
| Размеры (ВхШхГ): | 94x19x69 ±0,5 мм / 3,70x0,75x2,71 ±0,02 дюйма |
| Вес: | 76 г / 2,68 унции |
| Монтаж: | DIN-рейка |
| Максимальный крутящий момент винтовых клемм: | 0,4 Нм / 3,54 фунта |
| Сечение проводника: | 0,5–2,5 мм² / 20–14 AWG (зеленые разъемы) 0,5–1,5 мм² / 20–16 AWG (синие разъемы) |
| Длина зачищенного проводника: | 6–7 мм / 0,24–0,28 дюйма (зеленый разъем) 5–6 мм / 0,20–0,24 дюйма (синие разъемы) |
| Материал корпуса: | Пластик |
| Цвет: | Серый |
| Условия эксплуатации: | |
| Температура окружающей среды: | -20 °C до 40 °C / -5 °F до 105 °F |
| Влажность | 30 % до 70 % относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Электрические характеристики | |
| Напряжение питания переменного тока: | 110 - 240 В |
| Напряжение питания постоянного тока: | Не применимо |
| Потребляемая мощность: | < 3 Вт |
| Нейтраль не требуется: | Нет |
| Характеристики выходных цепей | |
| Максимальное коммутируемое напряжение переменного тока: | 240 В |
| Максимальное коммутируемое напряжение постоянного тока: | Не применимо |
| Максимальный коммутируемый ток переменного тока: | 16 А на канал, 25 А всего |
| Максимальный коммутируемый ток постоянного тока: | Не применимо |
| Датчики, измерительные приборы | |
| Датчик температуры: | Да |
| Радио | |
| Диапазон радиочастот: | 2400 - 2495 МГц |
| Макс. мощность радиочастот: | <20 дБм |
| Протокол Wi-Fi: | 802.11 b/g/n |
| Диапазон действия Wi-Fi: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Протокол Bluetooth: | 4.2 |
| Диапазон действия Bluetooth: | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| MCU | |
| CPU: | ESP32-D0WDQ6 |
| Флэш-память: | 8 МБ |
| Возможности прошивки | |
| Расписания: | 20 |
| Веб-хуки (действия по URL): | 20 с 5 URL на каждый хук |
| Скриптинг: | Да |
| MQTT: | Да |
| CoAP: | Нет |
Базовая схема подключения (≠)
| Резистивная нагрузка | Индуктивная нагрузка и RC-демпфер |
Легенда
| Клеммы | Провода | ||
|---|---|---|---|
| I1, I2 | Входные клеммы цепи нагрузки | L1(A) | Нагрузочная цепь 1, провод под напряжением (110-240 В) |
| O1, O2 | Выходные клеммы нагрузочной цепи | L2(B) | Нагрузочная цепь 2, провод под напряжением (110-240 В) |
| SW1, SW2 | Входные клеммы переключателя/кнопки | L3(C) | Провод питания устройства под напряжением (110-240 В) |
| L | Клемма под напряжением (110-240 В) | N | Нейтральный провод |
| N | Клемма нейтрали | ||
| LAN | Разъем RJ 45 для локальной сети |
