Shelly Pro Dimmer 1PM
Изображение устройства
Где купить
Идентификация устройства
- Название устройства:Shelly Pro Dimmer 1PM
- Модель устройства:SPDM-001PE01EU
- SSID устройства:ShellyProDM1PM-XXXXXXXXXXXX
- Bluetooth ID устройства: 0x200D
Краткое описание
Shelly Pro Dimmer 1PM (Устройство) — это одноканальный интеллектуальный диммер, монтируемый на DIN-рейку. Он может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. Доступ к Устройству, управление им и мониторинг осуществляются удаленно из любого места, где у пользователя есть доступ к интернету, при условии подключения к Wi-Fi-роутеру и интернету. Диммер Shelly Pro 1PM имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров.
Основные характеристики
- Возможность установки на DIN-рейку
- Автоматическая калибровка диммирования:Обеспечивает плавное диммирование во всем диапазоне.
- Режим ввода с помощью переключателя/кнопки:Позволяет гибко управлять входным сигналом с помощью переключателей или кнопок.
- Управление диммированием одной/двумя кнопками:Позволяет использовать все функции устройства для управления диммированием с любой конфигурацией настенного выключателя.
- Ночной режим:Позволяет установить определенную яркость входного света в ночное время.
- Минимальная/максимальная яркость:Изменяет диапазон сигнала диммирования для более точного управления яркостью на выходе.
- Скорость затухания кнопки:Управляет скоростью изменения яркости на выходе при удержании кнопки(кнопок).
- Переход Длительность: регулирует время затемнения от 0 до 100 %.
- Безопасность: защита от перегрузки по току/напряжению/питанию.
- Еженедельные расписания: поддерживает ежедневные расписания и процедуры, включая настройку яркости, длительности перехода и значения перегиба сигнала затемнения.
- Таймеры автоматического включения/выключения: позволяет устанавливать таймеры автоматического включения/выключения.
- Локальные действия: позволяют создавать сценарии автоматизации в локальной сети Wi-Fi, включая настройку яркости, длительности перехода и значения перегиба сигнала затемнения.
- Веб-перехватчики: поддерживают автоматизацию посредством легковесной, событийной связи с другими устройствами.
- Шлюз BLE: обеспечивает связь между устройствами с поддержкой BLE и Wi-Fi.
- Расширитель диапазона Wi-Fi: ретранслирует сигнал Wi-Fi сигнал и расширяет зону его действия.
- Скриптинг:Позволяет создавать сценарии автоматизации с помощью скриптов.
- Совместимость:Высокая совместимость с системами домашней автоматизации сторонних производителей.
- Не требуется концентратор:Готов к использованию локально или удаленно через Shelly Smart Control или системы сторонних производителей.
Варианты использования
- Управление яркостью диммируемых светильников в диапазоне 110-240 В для установки идеальной яркости.
- Создание интеллектуальных расписаний для автоматической регулировки яркости освещения в течение дня.
- Модернизация существующей системы освещения с помощью Pro Dimmer и продолжение использования текущих выключателей.
- Легкая синхронизация освещения со временем восхода и захода солнца с помощью интеллектуальных расписаний.
- Активация ночного режима для снижения яркости в ночное время.
- Интеграция Pro Dimmer с системами сторонних производителей, такими как Home Assistant, Google Home, Alexa и SmartThings, для расширения возможностей управления.
- Использование устройства для регулировки яркости света одним или двумя нажатиями кнопок.
- Мониторинг и измерять энергопотребление подключенных светильников для управления энергопотреблением.
- Обеспечивает точное и индивидуальное управление освещением для профессиональных установок на DIN-рейке.
Интеграции
- Samsung SmartThing
- Alexa
- Яндекс Алиса
Электрические интерфейсы устройства
Входы
- 2 входа для переключателей/кнопок на винтовых клеммах: SW1, SW2
- 2 входа питания на винтовых клеммах: 1 L и 1 N
Выходы
- 1 выход: O
Порт Ethernet
- 1 разъем RJ45
ВНИМАНИЕ! Штекер Подключайте и отключайте кабель LAN только тогда, когда устройство выключено! Разъем кабеля LAN не должен быть металлическим в тех местах, к которым прикасается пользователь при подключении или отключении кабеля.
Интерфейс дополнения
- Фирменный последовательный интерфейс Shelly
ВНИМАНИЕ! Высокое напряжение на интерфейсе дополнения при включенном устройстве!
Подключение
- Ethernet
- Wi-Fi
- Bluetooth
Функции безопасности
- Защита от перегрева
- Защита от перенапряжения
- Защита от перегрузки по току
- Защита от перегрузки по мощности
Поддерживаемые типы нагрузки
- Диммируемые светодиодные лампы: до 200 Вт
- Лампы накаливания: до 200 Вт
- Галогенные лампы: до 200 Вт
- Трансформатор с железным сердечником для низковольтных ламп накаливания: до 200 ВА
- Диммируемые электронные трансформаторы: до 200 Вт
Пользовательский интерфейс
Входы
- Одна кнопка (Сброс)
- Нажмите и удерживайте в течение 5 секунд, чтобы включить точку доступа устройства и соединение Bluetooth.
- Нажмите и удерживайте в течение 10 секунд, чтобы выполнить сброс устройства до заводских настроек.
Выходы
- Светодиодная индикация
- Питание (красный): Красный индикатор будет гореть, если подключен источник питания.
- Wi-Fi (зависит от сети):
- Синий индикатор будет гореть в режиме точки доступа.
- Красный индикатор будет гореть в режиме станции и не подключен к сети Wi-Fi.
- Желтый индикатор будет гореть в режиме станции и подключен к сети Wi-Fi. Не подключен к Shelly Cloud или Shelly Cloud отключен.
- Зеленый индикатор будет гореть в режиме станции и подключен к сети Wi-Fi и к Shelly Cloud.
- Индикатор будет мигать красным/синим цветом, если выполняется обновление OTA.
- LAN (зеленый): Зеленый индикатор будет гореть, если подключена LAN.
- Выход (красный): Красный индикатор будет гореть, если выход включен.
Технические характеристики
| Тип | Значение |
|---|---|
| Физические характеристики | - |
| Размеры (ВхШхГ) | 94x19x69 мм / 3,70x0,75x2,71 дюйма |
| Вес | 75 г / 2,7 унции |
| Максимальный крутящий момент винтовых клемм | 0,4 Нм / 3,54 фунта |
| Сечение проводника | 0,5–2,5 мм² / 20–14 AWG (зеленые разъемы), 0,5–1,5 мм² / 20–16 AWG (синие разъемы) (одножильные, многожильные и с наконечниками типа "шнурок") |
| Длина зачищенного проводника | 6–7 мм / 0,24–0,28 дюйма (зеленые разъемы), 5–6 мм / 0,20–0,24 дюйма (синие разъемы) |
| Монтаж | DIN-рейка |
| Материал корпуса | Пластик |
| Цвет корпуса | Лайм |
| Условия эксплуатации | - |
| Рабочая температура окружающей среды | от -20 °C до 40 °C / от -5 °F до 105 °F |
| Влажность | от 30 % до 70 % относительной влажности |
| Максимальная высота | 2000 м / 6562 фута |
| Электрические характеристики | - |
| Питание | 110–240 В ~ 50/60 Гц |
| Потребляемая мощность | < 2 Вт |
| Внешняя защита | 10 А, характеристика срабатывания B или C, номинальный отключающий ток 6 кА, класс ограничения энергии 3 |
| Тип диммирования | По заднему фронту |
| Характеристики выходных цепей | - |
| Максимальная выходная мощность | 200 Вт |
| Датчики и измерительные приборы | - |
| Вольтметр (переменный ток) | Да |
| Амперметр (переменный ток) | Да |
| Счетчики мощности и энергии | Да |
| Датчик внутренней температуры | Да |
| Радио | - |
| Wi-Fi | - |
| Протокол Wi-Fi | 802.11 b/g/n |
| Диапазон радиочастот Wi-Fi | 2401–2483 МГц |
| Макс. мощность радиочастот Wi-Fi | < 20 дБм |
| Дальность действия Wi-Fi | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) |
| Bluetooth | - |
| Протокол Bluetooth | 4.2 |
| Диапазон радиочастот Bluetooth | 2400–2483,5 МГц |
| Макс. мощность радиочастот Bluetooth | < 4 дБм |
| Дальность действия Bluetooth | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Микроконтроллер | - |
| Процессор | ESP32-D0WDQ6 |
| Флэш-память | 8 МБ |
| Возможности прошивки | - |
| Расписания | 20 |
| Веб-хуки (действия по URL) | 20 с 5 URL на каждый хук |
| Скриптинг | Да |
| MQTT | Да |

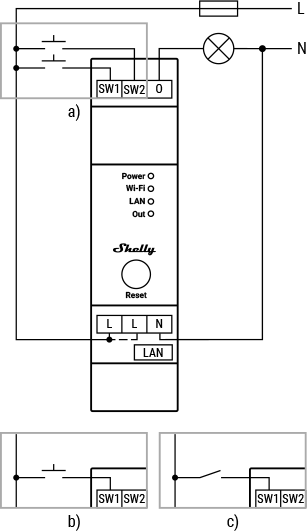

Основные схемы подключения
Легенда
| Клеммы | Значение | Провода | Значение |
|---|---|---|---|
| SW1, SW2 | Клеммы входа переключателя/кнопки, управляющие O | L | Провод фазы (110–240 В) |
| O | Выходная клемма цепи нагрузки | N | Нейтральный провод |
| L | Клеммы фазы (110–240 В) | - | - |
| N | Нейтральная клемма | - | - |
| LAN | Разъем RJ45 для локальной сети | - | - |
Устранение неполадок
- Проверьте рабочее напряжение устройства и напряжение вашей электросети:
- Установка устройства с нерекомендованным источником питания может привести к неисправности.
- Убедитесь, что устройство правильно подключено к источнику питания:
- Проверьте силовые кабели, розетки и любые индикаторы питания на устройстве.
- Проверьте качество источника питания:
- Низкое качество питания, включая скачки или колебания напряжения, может повлиять на производительность устройства. При необходимости рассмотрите возможность использования сетевого фильтра или стабилизатора напряжения.
- Проверьте соединения:
- Убедитесь, что все соединения, включая кабели и проводку, надежно закреплены и правильно установлены. Ненадежные соединения могут привести к проблемам с функциональностью.
- Проверка физических компонентов:
- Физически осмотрите устройство на наличие повреждений или перегрева.
- Контроль за факторами окружающей среды:
- Учитывайте такие факторы окружающей среды, как температура и влажность.
- Проверка совместимости нагрузки
- Если применимо, проверьте нагрузку и убедитесь, что она соответствует списку поддерживаемых нагрузок.
- Проверка сетевого подключения:
- Если устройство подключено к сети, убедитесь, что сетевые настройки верны. Проверьте сетевое подключение и при необходимости перезагрузите маршрутизаторы или коммутаторы.
- Проверка совместимости:
- Убедитесь, что устройство совместимо с другими компонентами вашей системы, включая аппаратное и программное обеспечение. Проблемы несовместимости могут привести к неисправностям.
- Проверка настроек устройства:
- Если применимо, проверьте и просмотрите настройки устройства. Убедитесь, что настройки верны и соответствуют предполагаемому использованию.
- Перезагрузка:
- Иногда простая перезагрузка может устранить временные неполадки. Выключите устройство, подождите несколько секунд, а затем снова включите его.
- Обновление прошивки/программного обеспечения:
- Проверьте наличие доступных обновлений прошивки или программного обеспечения для устройства. Поддержание устройства в актуальном состоянии может устранить известные проблемы и повысить производительность.
- Это общие шаги по устранению неполадок, и конкретные шаги могут различаться в зависимости от типа устройства или возникшей проблемы. Если проблема сохраняется и вы не можете ее решить, обратитесь в нашу службу технической поддержки.
