Shelly Pro EM-50

Файл:Shelly Pro EM

Идентификация устройства

• Название устройства:Shelly Pro EM-50
• Модель устройства:SPEM-002CEBEU50
• SSID устройства:ShellyProEM50-XXXXXX

Краткое описание

Shelly Pro EM-50 (Устройство) — это двухканальный однофазный счетчик электроэнергии, монтируемый на DIN-рейку. Благодаря гибкости прошивки второго поколения и возможности подключения к локальной сети, он предоставляет профессиональным интеграторам дополнительные возможности для решений для конечных пользователей. Он может работать автономно в локальной сети и/или сети Wi-Fi, а также управляться через облачные сервисы домашней автоматизации по протоколам MQTT, HTTP и WebSocket. Все входящие соединения поддерживают TLS.

Устройство в режиме реального времени отображает накопленную энергию, а также мгновенное напряжение, ток, активную и полную мощность на фазу. Устройство хранит данные в энергонезависимой памяти, из которой можно получить доступ в течение периода до 60 дней с интервалом в 1 минуту.

Устройство имеет часы реального времени для поддержания правильного времени в случае потери соединения с SNTP-сервером.

Пользователь может удаленно получать доступ к Shelly Pro EM-50, настраивать и контролировать его, а также устройство может взаимодействовать с системами автоматизации, если они находятся в одной сетевой инфраструктуре.

Устройство имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров.

Устройство имеет встроенное реле для управления контактором.

Характеристики

• 4-квадрантное измерение
• Монтаж на DIN-рейку
• Подключение трансформатора тока
• Внешнее управление контактором через встроенное реле с сухим контактом
• Оптическая импульсная индикация потребления энергии
• Часы реального времени
• Журнал данных
• Класс точности B (активная энергия)1
• Готовность к установке на фотоэлектрические системы

1 Устройство Имеет точность измерения 1%, основанную на внутренней проверке конструкции и тестировании.

Основные области применения

• Жилые дома
• Многоквартирные дома (квартиры, кондоминиумы, гостиницы и т. д.)
• Небольшие коммерческие здания (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
• Сельское хозяйство (фермы, амбары, силосы и т. д.)
• Государственные/муниципальные учреждения
• Университеты/колледжи

Упрощенная внутренняя схема

Файл:Внутренняя схема Shelly Pro EM

Входы

• 2 линейных входа на винтовых клеммах: 1 L и 1 N
• 2 входа трансформатора тока: IA и IB для измерения тока

Выходы

• 2 гальванически изолированных клеммы реле: I и O

Порт Ethernet

• 1 разъем RJ45

ГўВљВ ВНИМАНИЕ! Подключайте или отключайте кабель LAN только при выключенном устройстве! Разъем кабеля LAN не должен быть металлическим в тех частях, к которым прикасается пользователь при подключении или отключении кабеля.

Интерфейс дополнения

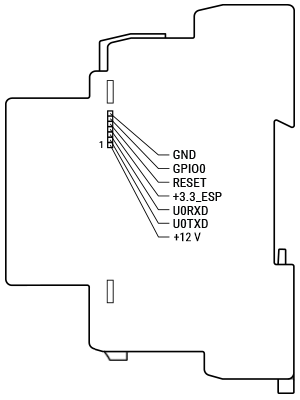

• Фирменный последовательный интерфейс Shelly

ВўВљВ ВНИМАНИЕ! Высокое напряжение на интерфейсе дополнения при включенном устройстве!

Подключение

• Ethernet
• Wi-Fi
• Bluetooth

Каждый вариант подключения может быть включен или выключен пользователем.

Функции безопасности

• Защита от перегрева

Поддерживаемые типы нагрузки

• Резистивная (лампы накаливания, нагревательные приборы)
• Емкостная (драйверы светодиодов, конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
• Индуктивная (трансформаторы, вентиляторы, холодильники, кондиционеры)

Входы

• Одна тактильная купольная кнопка
• Кратковременное нажатие для переключения состояния встроенного реле.
• Нажмите и удерживайте 5 секунд для активации точки доступа устройства.
• Нажмите и удерживайте 10 секунд для сброса до заводских настроек.

Выходы

• Светодиодная индикация
• Питание: Красный индикатор, если подключен блок питания.
• Wi-Fi (зависит от сети):
• Синий индикатор, если в режиме точки доступа.
• Красный индикатор, если в режиме станции и не подключено к сети Wi-Fi.
• Желтый индикатор, если в режиме станции и подключено к сети Wi-Fi. Не подключено к Shelly Cloud или Shelly Cloud отключено.
• Зеленый индикатор горит, если устройство находится в режиме STA и подключено к сети Wi-Fi и Shelly Cloud.
• Светодиод будет мигать красным/синим цветом, если выполняется обновление OTA.
• LAN: Зеленый индикатор горит, если LAN подключено.
• Out: Красный индикатор горит, если контакт выходного реле замкнут.
• Count: Красный индикатор будет мигать, когда устройство измеряет энергию в соответствии с настройками, при этом частота зависит от энергии, протекающей через измеряемую цепь.

Технические характеристики

{ | class="wikitable" | - ! Тип ! Значение | - | Физические | - | Размеры (ВхШхГ): | 94x19x69 ±0,5 мм / 3,70x0,75x2,71 ±0,02 дюйма | - | Вес: | 63 ± 1 г / 2,22 ± 0,05 унции | Монтаж: | DIN-рейка | Максимальный крутящий момент винтовых клемм: | 0,4 Нм / 4,43 фунта | Сечение проводника: | 0,5–2,5 мм² / 20–14 AWG (одножильные, многожильные и клеммы типа "шнурок") | Длина зачищенного проводника: | 6–7 мм² / 0,24–0,28 дюйма | Материал корпуса: | Пластик | Цвет: | Белый | Условия эксплуатации | Температура окружающей среды: | -20 °C–40 °C / -5 °F–105 °F | Влажность: | 30–70 % относительной влажности | Максимальная высота над уровнем моря: | 2000 м / 6562 фута | - | Электрические характеристики | - | Напряжение питания переменного тока: | 100 - 260 В, 50/60 Гц | - | Напряжение питания постоянного тока: | Н/Д | - | Потребляемая мощность: | < 3 Вт | - | Характеристики выходных цепей | - | Максимальное коммутируемое напряжение переменного тока: | 240 В | - | Максимальное коммутируемое напряжение постоянного тока: | Н/Д | - | Максимальный коммутируемый ток: | 2 А | - | Датчики, измерительные приборы | - | Внутренний датчик температуры: | Да | - | Вольтметр (среднеквадратичное значение): | 100 - 260 В | - | Точность вольтметра: | Г±1 % | - | Амперметр (среднеквадратичное значение через трансформатор тока): | 0 - 50 А | - | Точность амперметра: | Г±1 % (5 - 50 А), Г±2 % (0 - 5 А) | - | Измерители мощности и энергии: | Активная и полная мощность | Активная и полная энергия | Коэффициент мощности | Хранение данных измерений: | Не менее 60 дней с разрешением данных 1 минута | Экспорт данных: | CSV для значений, записанных в PQ | Экспорт в формате JSON через RPC | Радио | Диапазон радиочастот: | 2400 - 2495 МГц | Макс. мощность радиочастот: | <20 дБм | Протокол Wi-Fi: | 802.11 b/g/n | Диапазон действия Wi-Fi: | До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий) | Протокол Bluetooth: | 4.2 | Диапазон действия Bluetooth: | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) | Микроконтроллер | Процессор: | ESP32-D0WDQ6 | Флэш-память: | 16 МБ Возможности прошивки | - | Веб-хуки (действия по URL): | 20, по 5 URL на каждый хук | - | Скриптинг: | Да | - | MQTT: | Да | - | CoAP: | Нет | } |}

Основные схемы подключения

{ | class="wikitable" | - ! ! | } |}

Легенда

{ | class="wikitable" | - ! Клеммы ! Провода | - | O | Выходная клемма цепи нагрузки | L | Однофазный провод под напряжением (110-240 В~) | - | I | Входная клемма цепи нагрузки | LA | Двухфазный провод под напряжением A (120 В~) | - | IA | Вход трансформатора тока первого канала | LB | Двухфазный провод под напряжением B (-120 В~) | - | IB | Вход трансформатора тока второго канала | N | Нейтральный провод | - | L | Клемма под напряжением (110-240 В) | Трансформаторы тока | - | N | Нейтральный вывод | CTA | Трансформатор тока первого канала | - | | | CTB | Трансформатор тока второго канала | } |}

Shelly Smart Control

• Добавление устройства в Shelly Smart Control

Устранение неполадок

...

Компоненты и API

• Это устройство
• Все устройства и сервисы Shelly

Соответствие требованиям

• Shelly Pro EM-50 многоязычная декларация соответствия ЕС 2025-07-25.pdf
• Shelly PRO EM - 50 UK PSTI ACT Statement of compliance.pdf
• Shelly Pro EM-50 AU NZ Certificate for Suitability.pdf

Архив соответствия Shelly Pro EM-50 многоязычная декларация соответствия ЕС 22 2023-10-30.pdf

Печатное руководство пользователя

• Shelly Pro EM-50 многоязычное печатное руководство пользователя и руководство по технике безопасности.pdf
