Shelly Wall Display XL
Где купить
Идентификация устройства
- Название устройства: Shelly Wall Display XL
- Модель устройства: SAWD-3A1XE10EU2
- Идентификатор Bluetooth устройства: 0x3003
Краткое описание
Shelly Wall Display XL (Устройство) — это панель управления умным домом с 10,1-дюймовым цветным дисплеем и функцией переключения цепей нагрузки.
Основные характеристики
- Сенсорный 10,1-дюймовый цветной дисплей
- Простая навигация и настраиваемый главный экран
- Встроенное реле для управления приборами
- Встроенные 2 динамика по 2 Вт
- Встроенная кнопка включения/выключения
- Встроенные 4 кнопки с возможностью настройки для удобного управления устройствами
- Встроенные датчики освещенности
- Мониторинг энергопотребления всех устройств в комнате в вашей учетной записи Shelly Smart Control
Варианты использования
- Компактная установка: установите Shelly Wall Display XL в стандартные электрические коробки для выключателей света.
- Управление электроприборами: используйте его для дистанционного управления и автоматизации работы различных электроприборов, таких как освещение, вентиляторы и другие устройства. Настраивайте работу осушителей, увлажнителей и вентиляторов в зависимости от текущей температуры и влажности. Управляйте другими устройствами с помощью встроенного датчика измерения LUX.
- Мониторинг энергопотребления: отслеживайте потребление электроэнергии приборами в помещении в своей учетной записи Shelly Smart Control. Это полезно для понимания закономерностей энергопотребления и повышения энергоэффективности.
- Домашняя автоматизация: интегрируйте Shelly Wall Display XL в вашу систему домашней автоматизации для создания пользовательских сценариев и расписаний для ваших устройств.
- Аудиоинтеграция: подключите Bluetooth-динамик или колонку Sonos к Shelly Wall Display X2 для расширенного управления звуком. Транслируйте музыку, уведомления, будильники и другие аудиосигналы для лучшего звукового покрытия.
- Энергоэффективность: Используйте функцию измерения энергопотребления, чтобы определить энергоемкие приборы и принимать обоснованные решения для повышения общей энергоэффективности вашего дома.
- Удаленный мониторинг: Следите за своими устройствами, даже когда вы находитесь вне дома. Функция удаленного доступа позволяет вам контролировать подключенные приборы из любой точки мира, где есть доступ к интернету.
- Климат-контроль: Настраивайте систему отопления, вентиляции и кондиционирования воздуха в зависимости от текущей температуры и уровня влажности для поддержания комфортной температуры в помещении.
- Предотвращение образования плесени: Следите за уровнем влажности, чтобы предотвратить рост плесени в таких помещениях, как подвалы и ванные комнаты. Настенный дисплей Shelly Wall Display XL может активировать вентиляцию или осушители воздуха по мере необходимости.
- Оповещения и уведомления: Получайте оповещения или уведомления, когда температура или влажность достигают заданных пороговых значений, и предотвращайте такие проблемы, как замерзание труб в холодную погоду или чрезмерная влажность.
- Оптимизация условий в теплице: Оптимизируйте условия для растений в теплице, регулируя системы полива и вентиляции в зависимости от уровня влажности и температуры.
- Повышение безопасности: Усильте защиту своего дома, обнаруживая необычные изменения температуры, которые могут указывать на пожар или затопление.
Основные области применения
- Жилые помещения
- Многоквартирные дома (квартиры, кондоминиумы, гостиницы и т. д.)
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)
- Государственные/муниципальные учреждения
- Университеты/колледжи
Интеграции
- Samsung SmartThing
- Alexa
- Яндекс Алиса
Упрощенная внутренняя схема
Электрические интерфейсы устройства
Входы
- 1 вход для переключателя/кнопки на винтовых клеммах
- 2 входа питания на винтовых клеммах: N и L
Выходы
- 1 релейный выход
Подключение
- Wi-Fi
- Bluetooth
Функция безопасности
- Защита от перегрева
Поддерживаемые типы нагрузки
- Резистивная (лампы накаливания, нагревательные приборы)
- Емкостные (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
- Индуктивные (драйверы светодиодных ламп, трансформаторы, вентиляторы, холодильники, кондиционеры)
Пользовательский интерфейс
- 1 кнопка включения/выключения экрана
- Короткое нажатие: включение/выключение экрана
- Удержание <5 с: выбор варианта перезагрузки (мягкая или полная)
- Удержание >=5 с: принудительная полная перезагрузка
- 4 настраиваемые кнопки - сверху вниз (кнопки 1-4). По умолчанию они настроены следующим образом:
- Кнопка 1 - Увеличение громкости (поддерживает удержание)
- Кнопка 2 - Уменьшение громкости (поддерживает удержание)
- Кнопка 3 - Включение реле (не поддерживает удержание)
- Кнопка 4 - Выключение реле (не поддерживает удержание)Кнопки с 1 по 4 можно настроить следующим образом:
- Управление медиаплеером (Предыдущая, Следующая, Пауза, Стоп, Выбор песни)
- Воспроизведение радио (Стоп, Выбор станции)
- Управление домашним меню (Управление устройствами, Групповое управление, Выполнение сцен) - ВКЛ/ВЫКЛ/Переключение для устройств и освещения
- Очистка пользовательского действия и возврат к настройкам по умолчанию (см. выше)
- Сенсорный 10,1-дюймовый цветной дисплей с 5 точками доступа и полностью настраиваемой компоновкой.
Технические характеристики
| Параметр | Значение |
|---|---|
| Физические размеры (В×Ш×Г) | 155,8 × 272,5 × 38,3 мм |
| Вес | 920 г |
| Сенсорный экран | 5-точечный сенсорный экран, G+FF |
| Разрешение экрана | 1280 × 752 пикселей |
| Максимальный момент затяжки клемм | 0,4 Н·м |
| Сечение проводника | 0,75–2,5 мм² (18–14 AWG) |
| Длина зачистки проводника | 15 мм |
| Монтаж | Настенная коробка |
| Материал корпуса | Металлическая штамповка, поликарбонат с покрытием, стекло |
| Цвет корпуса | Чёрный с серой рамкой / Чёрный с чёрной рамкой |
| Динамик | 2 × 2 Вт (звукоизолированный корпус) |
| Условия эксплуатации | |
| Рабочая температура | от -20 °C до +40 °C |
| Относительная влажность | от 30 % до 70 % |
| Максимальная высота установки | 2000 м |
| Электропитание | |
| Источник питания | 100–240 В~, 50/60 Гц |
| Потребляемая мощность | < 15 Вт |
| Питание через USB Type-C | 5 В / 3 А |
| Кнопка питания | 1 кнопка включения/выключения экрана |
| Функциональные кнопки | 4 настраиваемые кнопки |
| Характеристики выходов | |
| Максимальное коммутируемое напряжение | 240 В~ |
| Максимальный коммутируемый ток | 5 А |
| Выход переменного тока | 100–240 В~, 50/60 Гц |
| Выход USB Type-C | 5 В / 0,5 А |
| Датчики и измерительные элементы | |
| Внутренний датчик температуры | Нет |
| Датчик температуры окружающей среды | Нет |
| Датчик влажности | Нет |
| Датчик освещённости | Да |
| Микрофон | Да, линейный массив из четырёх микрофонов |
| G-сенсор | Нет |
| Датчик приближения | Да, до 1 м |
| Wi-Fi | |
| Протокол | Wi-Fi 6 Dual Band |
| Диапазон частот | 2412–2472 МГц, 5150–5850 МГц |
| Максимальная мощность передачи | < 20 дБм |
| Дальность связи | До 30 м в помещении и до 50 м на открытом воздухе |
| Bluetooth | |
| Версия | 5.4 |
| Диапазон частот | 2402–2480 МГц |
| Максимальная мощность передачи | < 4 дБм |
| Дальность связи | До 10 м в помещении и до 30 м на открытом воздухе |
| Микроконтроллер и система | |
| Процессор | Rockchip RK3566, 4 × Cortex-A55, 1,8 ГГц |
| Оперативная память | 2 ГБ |
| Флэш-память | 32 ГБ |
| Операционная система | Android 11 |
| Возможности прошивки | |
| Расписания | До 20 |
| Веб-хуки (URL Actions) | До 20, по 5 URL для каждого хука |
| Скриптинг | Нет |
| MQTT | Да |

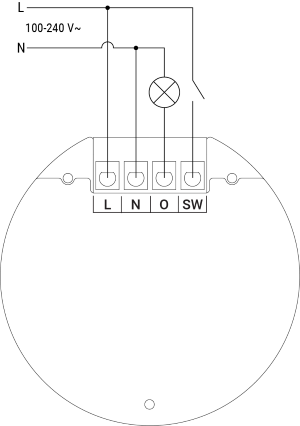

Базовая схема подключения
Условные обозначения
| Клемма | Назначение |
|---|---|
| SW | Входная клемма выключателя |
| O | Выходная клемма |
| N | Нейтральная клемма |
| L | Фазная клемма (100–240 В~, 50/60 Гц) |
| Провод | Назначение |
|---|---|
| N | Нейтральный провод |
| L | Фазный провод (100–240 В~, 50/60 Гц) |
Веб-интерфейс пользователя Shelly
- Руководство по веб-интерфейсу настенного дисплея Shelly
Устранение неполадок
Убедитесь, что устройство правильно подключено к источнику питания:
- Проверьте кабели питания, розетки и индикаторы питания устройства.
Проверьте соединения:
- Убедитесь, что все кабели и проводные соединения надежно закреплены и подключены правильно. Ненадежные контакты могут вызывать сбои в работе устройства.
Проверьте настройки устройства:
- Убедитесь, что параметры устройства настроены корректно и соответствуют предполагаемому сценарию использования.
Обновите прошивку или программное обеспечение:
- Проверьте наличие доступных обновлений. Установка актуальной версии прошивки может устранить известные ошибки и повысить стабильность работы.
Перезагрузите устройство:
- Выключите устройство, подождите несколько секунд и снова включите его. Это может помочь устранить временные сбои.
Проверьте сетевое подключение:
- Если устройство подключено к сети, убедитесь в корректности сетевых настроек. При необходимости перезагрузите маршрутизатор или сетевой коммутатор.
Осмотрите устройство:
- Проверьте устройство на наличие механических повреждений, признаков перегрева или других аномалий.
Проверьте совместимость:
- Убедитесь, что устройство совместимо с используемым оборудованием и программным обеспечением. Несовместимость компонентов может приводить к ошибкам и нестабильной работе.
Учитывайте условия эксплуатации:
- Проверьте, соответствуют ли температура и влажность окружающей среды допустимым значениям, указанным в технической документации.
Проверьте качество электропитания:
- Скачки и перепады напряжения могут негативно влиять на работу устройства. При необходимости используйте сетевой фильтр или стабилизатор напряжения.
Обратитесь в техническую поддержку:
- Если после выполнения указанных действий проблема сохраняется, обратитесь в службу технической поддержки для получения дополнительной помощи.
