Shelly Wave 2PM (США)

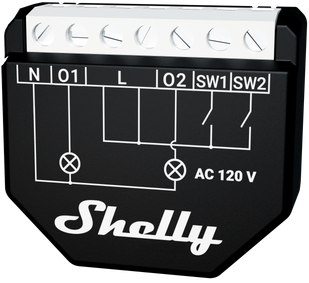

Shelly Wave 2PM — двухканальное реле с измерением мощности на базе протокола Z-Wave. Управляет двумя независимыми электроприборами: лампочками, вентиляторами, ИК-обогревателями и т. д. Каждый канал выдерживает до 7 А, суммарно — 14 А. Независимо измеряет потребляемую мощность (Вт) и энергопотребление (кВт·ч) каждого канала. Совместимо с кнопками и тумблерами (по умолчанию).

Внимание: устройство рассчитано на питание 120 В AC (США). Максимальное коммутируемое напряжение — 120 В AC.

Идентификация устройства

Поле	Значение
Код заказа (PN)	QNSW-002P14USZ-Wave
ID типа продукта	0x0002
ID продукта	0x0081
Производитель	Shelly Europe
ID производителя	0x0460

Технические характеристики

Параметр	Значение
Питание	120 В AC 50/60 Гц
Потребляемая мощность	< 0,3 Вт
Измерение мощности (Вт)	Да (оба канала)
Макс. мощность на канал	1/3 л.с.
Макс. коммутируемое напряжение AC	120 В
Макс. коммутируемый ток AC	7 А на канал / 14 А суммарно
Защита от перегрева	Да (>80 °C более 5 сек)
Защита от перегрузки по току	Да (>7 А+10% на канал или >14 А+10% суммарно, более 5 сек)
Защита от перенапряжения	Да (>138 В AC более 5 сек)
Дальность Z-Wave	До 40 м в помещении (131 фут)
Z-Wave ретранслятор	Да
Процессор	Z-Wave S800
Частота Z-Wave	908,4 МГц
Монтаж	Встраиваемый в подрозетник
Размеры (В × Ш × Г)	37 × 42 × 16 мм ±0,5 / 1,46 × 1,65 × 0,63 дюйма ±0,02
Вес	29 г / 1,02 унции
Макс. крутящий момент клемм	0,4 Н·м / 3,5 lb·in
Сечение проводников	0,5–1,5 мм² / 20–16 AWG
Длина зачистки	5–6 мм / 0,20–0,24 дюйма
Материал корпуса	Пластик
Цвет	Чёрный
Рабочая температура	−20…+40 °C / −5…+105 °F
Влажность	30–70% RH
Макс. высота эксплуатации	2000 м / 6562 фута

Электрические интерфейсы

Входы

• N — нейтральная клемма (120 В AC)
• L — фазная клемма (120 В AC, 50/60 Гц)
• SW (SW1) — вход переключателя / кнопки канала 1 (управляет O1)
• SW2 — вход переключателя / кнопки канала 2 (управляет O2)

Выходы

• O (O1) — релейный выход канала 1 с измерением мощности
• O2 — релейный выход канала 2 с измерением мощности

Уровни безопасности подключения

Unsecured · S0 Security · S2 Unauthenticated · S2 Authenticated

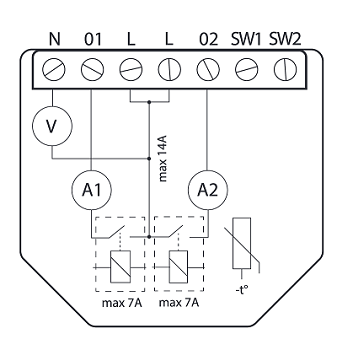

Упрощённая внутренняя схема

Настройка входов SW1 и SW2

Поведение каждого входа определяется параметрами конфигурации № 1 (SW1) и № 2 (SW2).

Режим тумблера (по умолчанию)

Каждое переключение тумблера меняет состояние соответствующего выхода на противоположное и отправляет команду устройствам в группах ассоциаций.

Режим тумблера с памятью

• Замкнутое положение → выход включается, команда отправляется в группы ассоциаций.
• Разомкнутое положение → выход выключается, команда отправляется в группы ассоциаций.

Режим кнопки

Действие	SW1 → группы	SW2 → группы
Одиночное нажатие — переключить выход	2, 3	4, 5
Двойное нажатие (< 500 мс) — команда диммерам/жалюзи	2, 3	4, 5
Удержание — START_LEVEL_CHANGE	3	5
Отпускание — STOP_LEVEL_CHANGE	3	5

Управление нагрузкой

Канал O1

• Командой Z-Wave.
• Автоматически — через параметры № 19 (авто-выкл) и № 20 (авто-вкл).
• Вручную — переключением SW1.

Канал O2

• Командой Z-Wave.
• Автоматически — через параметры № 21 (авто-выкл) и № 22 (авто-вкл).
• Вручную — переключением SW2.

Примечание: восстановление после сбоя питания занимает менее 1 секунды. Поведение при восстановлении определяется параметрами № 17 (O1) и № 18 (O2).

Измерение мощности и энергии

Мощность (Вт)

Устройство непрерывно измеряет мощность на каждом канале независимо. Значения O1 передаются согласно параметрам № 36 и № 39; значения O2 — согласно параметрам № 37 и № 40.

Энергопотребление (кВт·ч)

Рассчитывается на основе измеренной мощности. Незапрошенный отчёт отправляется при каждом приросте на 0,1 кВт·ч. Значения O1 и O2 хранятся и сбрасываются независимо.

Сохранение и сброс кВт·ч

• Значения сохраняются во флэш-памяти при обнаружении отключения питания.
• Сброс возможен: через сброс к заводским настройкам или командой Z-Wave.
• Сброс кВт·ч через кнопку S невозможен.
• Обновление прошивки OTA не влияет на сохранённые значения кВт·ч.

Поддерживаемые типы нагрузки

• Резистивная — лампы накаливания, нагревательные приборы.
• Ёмкостная — конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей.
• Индуктивная с RC-демпфером — LED-драйверы, трансформаторы, вентиляторы, холодильники, кондиционеры.

Рекомендация: для индуктивных нагрузок используйте RC-демпфер: 0,1 мкФ / 100 Ω / 0,5 Вт / 600 VAC, подключённый параллельно нагрузке.

Защитные функции

Защита от перегрева

Если температура превышает 80 °C в течение более 5 секунд, устройство:

1. Отключает оба выхода.
2. Отправляет уведомление на шлюз (Heat Alarm — Overheat Detected).
3. Индицирует неисправность светодиодом (красный, режим 4 / 2x импульса).

Внимание: защита от перегрева всегда активна и не может быть отключена.

Защита от перегрузки по току

Срабатывает при превышении тока более 5 секунд в одном из трёх случаев:

• O1: ток > 7 А + 10% (≈7,7 А) — отключается O1, отправляется уведомление, светодиод режим 4 / 4x импульса.
• O2: ток > 7 А + 10% (≈7,7 А) — отключается O2, отправляется уведомление, светодиод режим 4 / 5x импульсов.
• O1+O2 суммарно: ток > 14 А + 10% (≈15,4 А) — отключаются оба выхода, отправляется уведомление, светодиод режим 4 / 1x импульс.

Внимание: защита от перегрузки по току всегда активна и не может быть отключена.

Защита от перенапряжения

Актуально для стандартного напряжения питания 110 В AC. Если напряжение превышает 120 В + 15% (138 В AC) в течение более 5 секунд, устройство:

1. Отключает оба выхода.
2. Отправляет уведомление на шлюз (Power Management — Overvoltage Detected).
3. Индицирует неисправность светодиодом (красный, режим 4 / 7x импульсов).

Внимание: защита от перенапряжения всегда активна и не может быть отключена.

Для восстановления после любой защитной блокировки выполните одно из действий:

• Перезагрузите устройство (отключите и снова подайте питание).
• Коротко нажмите кнопку S.
• Переключите SW1 или SW2.

Пользовательский интерфейс

Кнопка S

Кнопка S расположена на корпусе устройства и используется для:

• ручного добавления в сеть Z-Wave (*недоступно для Long Range);
• ручного удаления из сети Z-Wave;
• сброса к заводским настройкам.

Вход в режим настроек

Нажмите и удерживайте кнопку S, пока светодиод не загорится синим. После этого каждое короткое нажатие переключает пункты меню по кругу. Тайм-аут — 10 секунд, после чего устройство автоматически возвращается в обычный режим.

Светодиодная индикация

Режимы мигания

Режим	Описание
Режим 1	0,5 с вкл / 2 с выкл
Режим 2	0,5 с вкл / 0,5 с выкл
Режим 3	0,1 с вкл / 0,1 с выкл
Режим 4	(1–6 раз: 0,2 с вкл / 0,2 с выкл) + 2 с пауза
Режим 5	0,2 с синий / 0,2 с красный (попеременно)

Таблица состояний светодиода

Состояние	Цвет	Режим	Примечание
Устройство не добавлено в сеть	Синий	Режим 1	30 мин после подачи питания, 10 мин после нажатия кнопки S
Устройство добавлено в сеть	Зелёный	Режим 1	30 мин после подачи питания, 10 мин после нажатия кнопки S
Процесс добавления / удаления	Синий	Режим 2
Обновление прошивки OTA	Синий + Красный	Режим 2
Загрузка модуля при старте	Синий + Красный	Режим 5	~4–5 секунд
Проверка напряжения питания AC	Синий + Красный	Режим 5
Выбрано меню добавления / удаления	Синий (постоянно)	—	До 10 сек
Выполняется добавление / удаление	Синий	Режим 3
Выбрано меню сброса к заводским настройкам	Красный (постоянно)	—	До 10 сек
Выполняется сброс к заводским настройкам	Красный	Режим 3
Завершение сброса к заводским настройкам	Зелёный → Синий + Красный	1 с зелёный, затем ~2 с режим 3
Перегрузка по току O1+O2 суммарно	Красный	Режим 4 / 1x импульс	Повторяющаяся последовательность
Обнаружен перегрев	Красный	Режим 4 / 2x импульса	Повторяющаяся последовательность
Перегрузка по току O1	Красный	Режим 4 / 4x импульса	Повторяющаяся последовательность
Перегрузка по току O2	Красный	Режим 4 / 5x импульсов	Повторяющаяся последовательность
Обнаружено перенапряжение	Красный	Режим 4 / 7x импульсов	Повторяющаяся последовательность

Примечание: светодиод автоматически выключается через 30 минут бездействия. Нажатие кнопки S или перезагрузка устройства активируют его снова на 30 минут.

Работа с сетью Z-Wave

Добавление в сеть (включение)

Примечание: при добавлении с уровнем безопасности S2 шлюз запросит PIN-код — первые 5 цифр ключа DSK, указанные на этикетке устройства. Не теряйте эту этикетку.

Способ 1: SmartStart (рекомендуется)

1. В приложении шлюза отсканируйте QR-код Z-Wave с корпуса устройства. Ключ DSK будет добавлен в список инициализации.
2. Подключите устройство к питанию.
3. Убедитесь, что синий светодиод мигает в режиме 1 (устройство не в сети).
4. Добавление инициируется автоматически в течение ~10 минут.
5. Во время добавления синий светодиод мигает в режиме 2.
6. После успешного добавления зелёный светодиод мигает в режиме 1.

Способ 2: Через кнопку S (*недоступно для Long Range)

1. Подключите устройство к питанию. Синий светодиод должен мигать в режиме 1.
2. Активируйте режим добавления на шлюзе.
3. Нажмите и удерживайте кнопку S до загорания синего светодиода.
4. Снова нажмите и удерживайте кнопку S (> 2 сек), пока светодиод не начнёт мигать в режиме 3. Отпустите — устройство перейдёт в режим обучения.
5. Во время добавления синий светодиод мигает в режиме 2.
6. После успешного добавления зелёный светодиод мигает в режиме 1.

Примечание: тайм-аут режима настроек — 10 секунд.

Способ 3: Через переключатель SW1 или SW2 (*недоступно для Long Range)

1. Подключите устройство к питанию. Синий светодиод должен мигать в режиме 1.
2. Активируйте режим добавления на шлюзе.
3. Переключите SW1 или SW2 три раза в течение 3 секунд.
4. Во время добавления синий светодиод мигает в режиме 2.
5. После успешного добавления зелёный светодиод мигает в режиме 1.

Удаление из сети (исключение)

Примечание: при удалении пользовательские параметры конфигурации сохраняются. Сбрасываются только HOME ID и NODE ID.

Способ 1: Через кнопку S

1. Убедитесь, что зелёный светодиод мигает в режиме 1 (устройство в сети).
2. Активируйте режим удаления на шлюзе.
3. Нажмите и удерживайте кнопку S до загорания синего светодиода.
4. Снова нажмите и удерживайте (> 2 сек), пока светодиод не начнёт мигать в режиме 3. Отпустите.
5. Во время удаления синий светодиод мигает в режиме 2.
6. После успешного удаления синий светодиод мигает в режиме 1.

Примечание: тайм-аут режима настроек — 10 секунд.

Способ 2: Через переключатель SW1 или SW2

1. Убедитесь, что зелёный светодиод мигает в режиме 1 (устройство в сети).
2. Активируйте режим удаления на шлюзе.
3. Переключите SW1 или SW2 три раза в течение 3 секунд.
4. Во время удаления синий светодиод мигает в режиме 2.
5. После успешного удаления синий светодиод мигает в режиме 1.

Сброс к заводским настройкам

Внимание: после сброса все пользовательские параметры, значения кВт·ч, ассоциации и маршруты вернутся к значениям по умолчанию. HOME ID и NODE ID будут удалены. Используйте эту процедуру только при отсутствии или неисправности шлюза.

Способ 1: Через кнопку S (доступно в любое время)

1. Нажмите и удерживайте кнопку S до загорания синего светодиода.
2. Коротко нажимайте кнопку S, пока светодиод не загорится красным.
3. Нажмите и удерживайте (> 2 сек), пока красный светодиод не начнёт мигать в режиме 3. Отпустите.
4. Светодиод горит зелёным ~1 сек, затем синий + красный мигают в режиме 3 ~2 сек.
5. Синий светодиод мигает в режиме 1 — сброс выполнен успешно.

Способ 2: Через переключатель (только в первую минуту после подачи питания)

1. Подключите устройство к питанию.
2. В течение первой минуты переключите SW1 или SW2 пять раз за 3 секунды.
3. Светодиод горит зелёным ~1 сек, затем синий + красный мигают в режиме 3 ~2 сек.
4. Синий светодиод мигает в режиме 1 — сброс выполнен успешно.

Способ 3: Удалённо через шлюз

Сброс выполняется через параметр конфигурации № 120.

Безопасность Z-Wave и ключ DSK

Устройство поддерживает Security 2 (S2) с шифрованием AES-128. Поддерживаемые уровни: S2 Authenticated (рекомендуется), S2 Unauthenticated, S0, без защиты.

Ключ DSK (Device Specific Key) указан на этикетке на боковой стороне устройства и в виде QR-кода. Первые 5 цифр DSK являются PIN-кодом для аутентификации S2.

Внимание: не снимайте этикетку DSK с устройства. Храните копию из упаковки в надёжном месте.

Параметры конфигурации

Параметр № 1 — Тип входа SW1

Размер: 1 байт. Значение по умолчанию: 2.

Значение	Описание
0	Кнопка (моностабильный)
1	Тумблер с памятью (замкнут = вкл, разомкнут = выкл)
2	Тумблер (каждое переключение меняет состояние) — по умолчанию

Параметр № 2 — Тип входа SW2

Размер: 1 байт. Значение по умолчанию: 2. Значения аналогичны параметру № 1.

Параметр № 6 — Переключение входов SW1 и SW2

Позволяет поменять местами управление каналами без изменения проводки. Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	По умолчанию: SW1 → O1, SW2 → O2
1	Поменяно: SW1 → O2, SW2 → O1

Параметр № 7 — Режим отсоединения SW1

В этом режиме SW1 не влияет на состояние выхода. Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	Обычный режим — по умолчанию
1	SW1 отсоединён (не управляет выходом)

Параметр № 8 — Режим отсоединения SW2

Аналогично параметру № 7, но для SW2. Размер: 1 байт. Значение по умолчанию: 0.

Параметр № 16 — Переключение выходов O1 и O2

Позволяет поменять местами выходы без изменения проводки (при неправильном подключении). Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	По умолчанию: O1 — ОТКРЫТО, O2 — ЗАКРЫТО
1	Обратное: O1 — ЗАКРЫТО, O2 — ОТКРЫТО

Параметр № 17 — Восстановление состояния O1 после отключения питания

Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	Восстанавливает последнее состояние — по умолчанию
1	Всегда выключен после подачи питания

Примечание: не применяется, если параметр № 1 установлен в значение 1 (тумблер с памятью).

Параметр № 18 — Восстановление состояния O2 после отключения питания

Аналогично параметру № 17, но для O2. Размер: 1 байт. Значение по умолчанию: 0.

Параметр № 19 — Автоматическое выключение O1 (таймер)

Размер: 2 байта. Значение по умолчанию: 0.

Значение	Описание
0	Отключено — по умолчанию
1–32535	Время в сек или мс (см. параметр № 25)

Параметр № 20 — Автоматическое включение O1 (таймер)

Аналогично № 19, но для автовключения O1. Размер: 2 байта. Значение по умолчанию: 0.

Параметр № 21 — Автоматическое выключение O2 (таймер)

Аналогично № 19, но для O2. Единицы задаются параметром № 26. Размер: 2 байта. Значение по умолчанию: 0.

Параметр № 22 — Автоматическое включение O2 (таймер)

Аналогично № 20, но для O2. Единицы задаются параметром № 26. Размер: 2 байта. Значение по умолчанию: 0.

Параметр № 23 — Тип контакта O1 (НО / НЗ)

Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	НО (нормально разомкнутый) — по умолчанию
1	НЗ (нормально замкнутый)

Логика реле:

Параметр НО/НЗ	Команда (SW / Z-Wave)	Состояние выхода
НО (0)	ВЫКЛ	ВЫКЛ (0 В)
НО (0)	ВКЛ	ВКЛ (120 В)
НЗ (1)	ВЫКЛ	ВКЛ (120 В)
НЗ (1)	ВКЛ	ВЫКЛ (0 В)

Параметр № 24 — Тип контакта O2 (НО / НЗ)

Аналогично параметру № 23, но для O2. Размер: 1 байт. Значение по умолчанию: 0.

Параметр № 25 — Единицы таймера O1 (сек / мс)

Задаёт единицы для параметров № 19 и № 20. Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	Секунды — по умолчанию
1	Миллисекунды (разрешение 100 мс)

Параметр № 26 — Единицы таймера O2 (сек / мс)

Аналогично параметру № 25, но для параметров № 21 и № 22. Размер: 1 байт. Значение по умолчанию: 0.

Параметр № 36 — Порог изменения мощности O1 для отчёта (%)

Размер: 1 байт. Значение по умолчанию: 50.

Значение	Описание
0	Отчёты отключены
1–100	Порог изменения мощности в % (по умолчанию: 50)

Примечание: отчёт не отправляется чаще, чем задано параметром № 39.

Параметр № 37 — Порог изменения мощности O2 для отчёта (%)

Аналогично параметру № 36, но для O2. Связан с параметром № 40. Размер: 1 байт. Значение по умолчанию: 50.

Параметр № 39 — Минимальный интервал между отчётами O1 (сек)

Размер: 1 байт. Значение по умолчанию: 30.

Значение	Описание
0	Отчёты отключены
1–120	Интервал в секундах (по умолчанию: 30)

Примечание: связан с параметром № 36. Значение менее 30 с может перегрузить сеть Z-Wave.

Параметр № 40 — Минимальный интервал между отчётами O2 (сек)

Аналогично параметру № 39, но для O2. Связан с параметром № 37. Размер: 1 байт. Значение по умолчанию: 30.

Параметр № 117 — Удалённая перезагрузка устройства

Перезапуск без физического вмешательства. Использовать только для устранения неполадок. После перезагрузки значение сбрасывается в 0. Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	Функция неактивна — по умолчанию
1	Выполнить удалённую перезагрузку

Параметр № 118 — Разрешить исключение через входы SW

Определяет, разрешено ли устройству обрабатывать команды исключения через входы SW, если устройство уже включено. Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	Исключение не разрешено — по умолчанию
1	Исключение разрешено

Параметр № 120 — Удалённый сброс к заводским настройкам

Расширенный параметр (может быть скрыт в интерфейсе шлюза). Размер: 1 байт. Значение по умолчанию: 0.

Значение	Описание
0	Без действий — по умолчанию
1	Выполнить сброс к заводским настройкам

Примечание: после выполнения сброса значение параметра автоматически устанавливается равным 0.

Параметры № 201–203 — Серийный номер (части 1–3)

Только чтение. Расширенные параметры. Размер: 4 байта каждый. Диапазон: 0x00000000–0x7FFFFFFF.

Классы команд Z-Wave

Корневое устройство

Класс команд	Уровень безопасности
ASSOCIATION_V2	S0, S2
ASSOCIATION_GRP_INFO_V3	S0, S2
BASIC_V2	S0, S2
SWITCH_BINARY_V2	S0, S2
CONFIGURATION_V4	S0, S2
DEVICE_RESET_LOCALLY_V1	S0, S2
FIRMWARE_UPDATE_MD_V5	S0, S2
INDICATOR_V3	S0, S2
MANUFACTURER_SPECIFIC_V2	S0, S2
METER_V6	S0, S2
MULTI_CHANNEL_V4	S0, S2
MULTI_CHANNEL_ASSOCIATION_V3	S0, S2
NOTIFICATION_V8	S0, S2
POWERLEVEL_V1	S0, S2
VERSION_V3	S0, S2
ZWAVEPLUS_INFO_V2	S2
SECURITY_V1	—
SECURITY_2_V1	—
SUPERVISION_V1	—
TRANSPORT_SERVICE_V2	—

Конечная точка 1 (канал O1)

Класс команд	Уровень безопасности
ASSOCIATION_V2	S0, S2
ASSOCIATION_GRP_INFO_V3	S0, S2
BASIC_V2	S0, S2
SWITCH_BINARY_V2	S0, S2
METER_V6	S0, S2
MULTI_CHANNEL_V4	S0, S2
NOTIFICATION_V8	S0, S2
ZWAVEPLUS_INFO_V2	S2
SECURITY_V1	—
SECURITY_2_V1	—
SUPERVISION_V1	—

Конечная точка 2 (канал O2)

Набор классов команд идентичен конечной точке 1.

Маппинг COMMAND_CLASS_BASIC

COMMAND_CLASS_BASIC сопоставляется с COMMAND_CLASS_SWITCH_BINARY для O1 и O2:

Полученная команда	Сопоставленная команда
Basic Set (0xFF)	Switch Binary Set (0xFF) — включить
Basic Set (0x00)	Switch Binary Set (0x00) — выключить
Basic Get	Basic Report (текущее и целевое значение)

Класс команд Meter (счётчик)

Шкала	Значение шкалы
Ватт (Вт)	2
Киловатт-час (кВт·ч)	0

Класс команд Notification — таблицы уведомлений

Обнаружен перегрев

Поле	Значение
Тип уведомления	Heat Alarm
Значение типа	0x04
Событие	Overheat Detected
Значение события	0x02
Версия	V2
Реакция устройства	Отключить оба выхода и отправить уведомление
Восстановление: перезагрузка питания	Да
Восстановление: кнопка S	Да
Восстановление: SW1 или SW2	Да

Перегрузка по току — три сценария

Сценарий	Тип уведомления	Значение типа	Событие	Значение события	Версия	Реакция
Перегрузка O1	Power Management	0x08	Overcurrent Detected	0x06	V3	Отключить O1
Перегрузка O2	Power Management	0x08	Overcurrent Detected	0x06	V3	Отключить O2
Перегрузка O1+O2	Power Management	0x08	Overcurrent Detected	0x06	V3	Отключить O1 и O2

Для всех сценариев перегрузки — восстановление: перезагрузка питания, кнопка S или переключение SW.

Обнаружено перенапряжение

Поле	Значение
Тип уведомления	Power Management
Значение типа	0x08
Событие	Overvoltage Detected
Значение события	0x07
Версия	V3
Реакция устройства	Отключить оба выхода и отправить уведомление
Восстановление: перезагрузка питания	Да
Восстановление: кнопка S	Да
Восстановление: SW1 или SW2	Да

Ассоциации Z-Wave

Ассоциации позволяют устройству напрямую управлять другими Z-Wave-устройствами в обход шлюза. Максимум 9 узлов в каждой группе (рекомендуется не более 5 для минимизации задержек).

Корневое устройство

Группа 1 — Lifeline

Зарезервирована для шлюза / основного контроллера. Отправляет:

• INDICATOR_REPORT — состояние светодиода.
• DEVICE_RESET_LOCALLY_NOTIFICATION — уведомление о сбросе к заводским настройкам.
• SWITCH_BINARY_REPORT — общий отчёт об изменении состояния обоих выходов.
• NOTIFICATION_REPORT — уведомления о перегреве, перегрузке по току (суммарной O1+O2), перенапряжении.
• METER_REPORT — суммарное потребление по всем выходам (согласно параметрам № 36–43).

Группа 2 — Basic Set по SW1 (*недоступно для Long Range)

Отправляет BASIC_SET ON/OFF в зависимости от состояния SW1. Макс. 9 узлов.

Группа 3 — Switch Multilevel по SW1 (*недоступно для Long Range)

Отправляет SWITCH_MULTILEVEL_START/STOP_LEVEL_CHANGE по SW1. Рекомендуется для кнопок.

Группа 4 — Basic Set по SW2 (*недоступно для Long Range)

Отправляет BASIC_SET ON/OFF в зависимости от состояния SW2. Макс. 9 узлов.

Группа 5 — Switch Multilevel по SW2 (*недоступно для Long Range)

Отправляет SWITCH_MULTILEVEL_START/STOP_LEVEL_CHANGE по SW2. Рекомендуется для кнопок.

Конечная точка 1 (канал O1)

Группа 1 — Lifeline EP1

• SWITCH_BINARY_REPORT — изменение состояния O1.
• NOTIFICATION_REPORT — перегрузка по току O1.
• METER_REPORT — потребление нагрузки O1 (параметры № 36 и № 39).

Конечная точка 2 (канал O2)

Группа 1 — Lifeline EP2

• SWITCH_BINARY_REPORT — изменение состояния O2.
• NOTIFICATION_REPORT — перегрузка по току O2.
• METER_REPORT — потребление нагрузки O2 (параметры № 37 и № 40).

Интеграция со шлюзами

Устройство работает со всеми сертифицированными Z-Wave шлюзами.

Шлюз	Вкл/Выкл 1	Вкл/Выкл 2	RUL 1	RUL 2	Вт 1	Вт 2	кВт·ч	Примечание
Home Assistant	✓	✓	✓	✓	✓	✓	✓
Fibaro HC3	✓	✓	✓	✓	✓	✓	✓
Homey	✓	✓	✓	✓	✓	✓	✓
Homee Cube Gen 7	✓	✓	✓	✓	✓	✓	✓
SmartThings	✓	✓	✓	✓	✓	✓	✓	Требуется драйвер Shelly Wave edge
Vera Ezlo	✓	✓	✓	✓	✓	✓	✓
Hubitat	✓	✓	✓	✓	✓	✓	N/T

Символ	Значение
✓	Работает / Возможно
✗	Не работает / Невозможно
P	Частично
N/T	Не тестировалось
TBD	Будет определено

Основные области применения

• Жилые дома (частный сектор).
• Многоквартирные дома (квартиры, кондоминиумы, гостиницы).
• Лёгкая коммерческая недвижимость (офисы, магазины, рестораны, АЗС).
• Государственные и муниципальные учреждения.
• Университеты и колледжи.

Предупреждения и требования безопасности

ПРОЧИТАЙТЕ ПЕРЕД ИСПОЛЬЗОВАНИЕМ.

• Внимание! После монтажа убедитесь, что клеммы недоступны для пользователей и защищены от случайных коротких замыканий.
• Внимание! Монтаж и подключение к электросети должны выполняться квалифицированным электриком.
• Внимание! Любые изменения в подключениях — только при отключённом питании. Перед началом работ убедитесь в отсутствии напряжения с помощью тестера или мультиметра.
• Внимание! Используйте устройство только с оборудованием, соответствующим применимым нормам.
• Внимание! Не подключайте нагрузки, превышающие максимальные параметры устройства.
• Внимание! Не модифицируйте антенну (запрещено укорачивание, удлинение, любые изменения).
• Внимание! Подключайте устройство только способом, указанным в инструкции.
• Внимание! Не устанавливайте устройство в местах с возможным попаданием влаги.
• Внимание! Не используйте повреждённое устройство и не ремонтируйте его самостоятельно.
• Внимание! Любые модификации устройства запрещены.
• Внимание! Используйте только однофазную цепь AC. Смешанные AC/DC цепи запрещены.
• Внимание! Не допускайте детей к управлению устройством и переключателями.

Рекомендации по монтажу:

• Располагайте антенну вдали от металлических элементов.
• Используйте одножильные кабели или многожильные с наконечниками, изоляция не ниже PVC T105°C (221°F).
• Для индуктивных нагрузок подключите RC-демпфер параллельно нагрузке: 0,1 мкФ / 100 Ω / 0,5 Вт / 600 VAC.

Важное замечание по Z-Wave

Беспроводная связь Z-Wave не всегда может быть на 100% надёжной. Устройство не следует использовать в ситуациях, когда жизнь и/или ценности полностью зависят от его функционирования. Если устройство не распознаётся шлюзом или отображается некорректно, убедитесь, что шлюз поддерживает многоканальные устройства Z-Wave Plus.

Примечания FCC

Данное устройство соответствует части 15 правил FCC и работает при соблюдении двух условий:

1. Устройство не должно создавать вредных помех.
2. Устройство должно принимать любые получаемые помехи, включая те, которые могут вызвать нежелательную работу.

Оборудование соответствует ограничениям для цифровых устройств класса B по части 15 правил FCC. Устройство соответствует ограничениям FCC по воздействию радиочастотного излучения для неконтролируемой среды и может использоваться в портативном режиме без ограничений.

Утилизация и переработка

Устройство маркировано символом WEEE. Не выбрасывайте устройство вместе с обычными бытовыми отходами — утилизируйте отдельно в соответствии с местным законодательством об отходах электрического и электронного оборудования.

Глоссарий

Термин	Описание
Шлюз (GW)	Центральный контроллер сети Z-Wave (хаб).
Кнопка S	Сервисная кнопка на корпусе для добавления, удаления и сброса.
SmartStart	Автоматическое добавление по QR-коду в течение ~10 мин после подачи питания.
DSK	Device Specific Key — уникальный ключ устройства для аутентификации S2.
OTA	Over-The-Air — обновление прошивки по беспроводной сети.
Тумблер	Бистабильный (двухпозиционный) переключатель.
Кнопка	Моностабильный (нормально разомкнутый) переключатель.
Двойное нажатие	Два нажатия с интервалом менее 500 мс.
NODE ID	Уникальный идентификатор устройства в Z-Wave сети.
HOME ID	Уникальный идентификатор Z-Wave сети.
НО	Нормально разомкнутый контакт реле.
НЗ	Нормально замкнутый контакт реле.
Потребляемая мощность (Вт)	Скорость потребления энергии. Измеряется в ваттах.
Потребление энергии (кВт·ч)	Суммарное потреблённое количество энергии за период.
Конечная точка	Виртуальный канал устройства (EP1 = O1, EP2 = O2).
