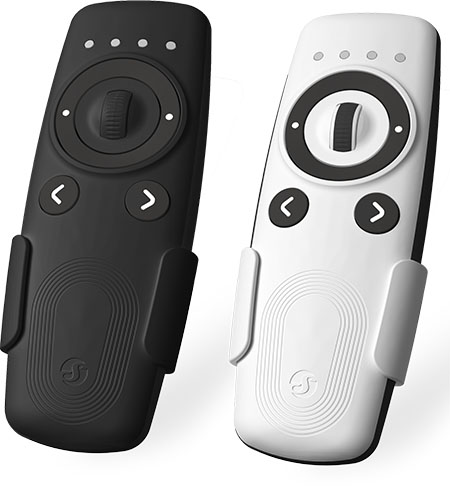

Пульт дистанционного управления Shelly BLU ZB
Идентификация устройства
- Название устройства: Shelly BLU Remote Control ZB
- Модель устройства: SBRC-005B
- Идентификатор Bluetooth устройства: 0x0009
Краткое описание
Легко управляйте своим умным домом с помощью пульта дистанционного управления Shelly BLU Remote Control ZB. Этот пульт с питанием от батареек позволяет легко управлять устройствами умного дома через Bluetooth и Zigbee. Благодаря четырем каналам, интуитивно понятным кнопкам управления и точному колесику прокрутки он идеально подходит для регулировки яркости света или настройки жалюзи и ставней. Встроенное управление жестами на основе акселерометра позволяет взаимодействовать простым взмахом руки или наклоном, а встроенный зуммер и светодиодные индикаторы обеспечивают мгновенную обратную связь. Бесшовное сопряжение с устройствами Shelly Pro, Gen3 и Gen4 для простого управления с помощью сопоставления команд по умолчанию. Устройства Shelly Plus могут выступать в качестве Bluetooth-шлюзов, обеспечивая бесперебойное подключение по всему дому.
Основные характеристики
- Универсальное управление: Поддерживает Bluetooth и Zigbee для гибкого управления вашими умными устройствами с низкой задержкой.
- Бесшовное сопряжение: Легко подключается к устройствам Shelly Pro, Gen3 и Gen4 с помощью сопоставления команд по умолчанию.
- Многоканальная работа: Переключение между четырьмя каналами с помощью специальных кнопок для бесперебойного управления освещением, реле и крышками.
- Встроенное управление жестами: Встроенный акселерометр позволяет регулировать яркость света или перемещать крышки простым жестом руки.
- Мгновенная обратная связь: Светодиодные индикаторы и зуммер обеспечивают отклик в реальном времени на каждое действие.
- Режим маяка: Активируйте зуммер, чтобы быстро найти пульт дистанционного управления, если он потеряется.
- * Широкая совместимость: Полная поддержка Home Assistant и любых других устройств, использующих протокол BTHome, прямо из коробки.
- Один пульт, множество устройств: Управляйте несколькими устройствами Shelly одновременно — регулируйте шторы, приглушайте свет или переключайте реле с помощью одного пульта.
Варианты использования
- Управление освещением: Включайте и выключайте свет, а также точно регулируйте яркость с помощью колесика мыши или интуитивно понятных жестов.
- Умные жалюзи и шторы: Открывайте или закрывайте моторизованные жалюзи простым нажатием кнопки, прокруткой или жестом — словно взмахом волшебной палочки.
- Доступ к гаражным воротам: Используйте пульт дистанционного управления, чтобы открыть или закрыть гаражные ворота, не доставая телефон.
- Автоматизация на основе местоположения: Включите режим маяка, чтобы запускать определенные действия при входе в зону действия Bluetooth.
Основные области применения
- Жилые помещения
- Многоквартирные дома (квартиры, кондоMiniумы, отели и т. д.)…
- Небольшие коммерческие помещения (небольшие офисные здания, небольшие магазины/рестораны/автозаправочные станции и т. д.)…
- Государственные/муниципальные учреждения
- Университеты/колледжи
Подключение
- Bluetooth
- Zigbee
Пользовательский интерфейс
Входы
- Кнопки навигации (< или >)
Одиночное нажатие — переключение активного канала (1–4). Переключение сопровождается звуковым сигналом и миганием соответствующего светодиода. Если устройство не использовалось некоторое время, первое нажатие только отображает текущий канал.
Длительное нажатие — запуск измерения угла через встроенный акселерометр. После отпускания фиксируются значения по осям X, Y и Z (по одному значению на ось).
Быстрое нажатие 3 раза — отправка команды идентификации Zigbee-группы для устройств, привязанных к текущему каналу. Устройства подтверждают идентификацию в течение 5 секунд (мигание или световая индикация).
Быстрое нажатие 4 раза — вход в режим сопряжения BLE. Индикация: мигание светодиодов слева направо. Успешное сопряжение подтверждается 5 медленными миганиями.
Быстрое нажатие 5 раз — вход в режим сопряжения Zigbee. Индикация: мигание справа налево. Успешное сопряжение подтверждается 5 медленными миганиями. Любое нажатие выводит из режима сопряжения.
- Кнопки на кольце (левая / правая)
Одиночное нажатие — отправка управляющей команды на активный канал.
Быстрое нажатие 3 раза — идентификация Zigbee-группы для устройств, связанных с текущим каналом (5 секунд индикации).
Быстрое нажатие 4 раза — вход в BLE-сопряжение (аналогично навигационным кнопкам).
Быстрое нажатие 5 раз — вход в Zigbee-сопряжение (аналогично навигационным кнопкам).
Удержание 30 секунд — сброс к заводским настройкам. Подтверждение: однократное мигание всех светодиодов и звуковой сигнал.
- Колесо прокрутки
Вращение вверх/вниз — регулировка яркости или изменение параметров устройства в зависимости от режима.
Выходы
- Светодиодная индикация (4 канала)
Смена канала — двойное мигание выбранного светодиода и звуковой сигнал при нажатии < или >.
Передача команды — одиночное мигание активного канала.
Бездействие при активном акселерометре — периодическое мигание текущего канала.
Режим BLE-сопряжения — последовательное мигание слева направо. Успешное сопряжение подтверждается 5 медленными миганиями.
Режим Zigbee-сопряжения — последовательное мигание справа налево. Успешное сопряжение: 5 медленных миганий и звуковой сигнал.
Идентификация Zigbee — быстрое мигание всех светодиодов 5 раз.
Групповая идентификация — мигание светодиода активного канала в течение 5 секунд.
Сброс — однократное мигание всех светодиодов и звуковой сигнал.
Назначение команд по умолчанию
| Компонент | Левая кнопка кольца | Правая кнопка кольца | Колесо прокрутки вверх | Колесо прокрутки вниз |
|---|---|---|---|---|
| Канал реле | Выкл | Вкл | Н/Д | Н/Д |
| Крышка | Закрыть | Открыть | Шаг вверх (поведение зависит от выбранного режима) Полный поворот снизу вверх = 3 секунды движения или Крышка перемещается во время вращения колеса прокрутки | Шаг вниз (поведение зависит от выбранного режима) Полный поворот сверху вниз = 3 секунды движения или Крышка перемещается во время вращения колеса прокрутки |
| Диммер | Выкл. | Вкл. | Увеличьте яркость при вращении колесика прокрутки | Уменьшите яркость при вращении колесика прокрутки |
- Поддерживается на некоторых устройствах Shelly Gen3, Gen4 и Pro.
Как настроить сопоставление команд по умолчанию
Технические характеристики
| Количество | Значение |
|---|---|
| Физические размеры | |
| Размеры (ВхШхГ): | 129x47x24 мм / 5,08x1,85x0,94 дюйма |
| Вес: | 63 г / 2,22 унции (без батареек) 85 г / 3,00 унции (с батарейками) |
| Материал корпуса: | Пластик |
| Цвет корпуса: | Белый Черный |
| Условия эксплуатации | |
| Рабочая температура окружающей среды: | -20 °C до 40 °C / -5 °F до 105 °F |
| Влажность: | 30 % до 70 % относительной влажности |
| Максимальная высота: | 2000 м / 6562 фута |
| Электропитание | |
| Источник питания: | Батарейки |
| Тип батареек: | 2x ААА 1,5 В |
| Расчетный срок службы батареек: | около 2 лет (в зависимости от используемых батареек, интенсивности использования устройства и мощности сетевого соединения) |
| Датчики, измерительные приборы | |
| Акселерометр | Да |
| Радио | |
| Bluetooth | |
| Протокол: | 5 (LE) |
| Диапазон радиочастот: | 2402 - 2480 МГц |
| Макс. мощность радиочастот: | < 8 дБм |
| Дальность действия: | До 10 м / 33 фута в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Zigbee | |
| Протоколы: | 802.15.4 |
| Диапазон радиочастот: | 2405 - 2480 МГц |
| Макс. мощность радиочастот: | < 8 дБм |
| Дальность действия: | До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий) |
| Микроконтроллер | |
| Процессор: | EFR32MG27 |
| Флэш-память: | 768 КБ |
| Возможности прошивки | |
| Расписания: | Нет |
| Веб-хуки (действия по URL): | Нет |
| Скриптинг: | Нет |
| MQTT: | Нет |
| Шифрование: | Да |
| Другое | |
| Поддерживаемые устройства | Серии Shelly Gen3 / Gen4, Shelly Pro, Shelly Plus (в качестве Bluetooth-шлюза) |
