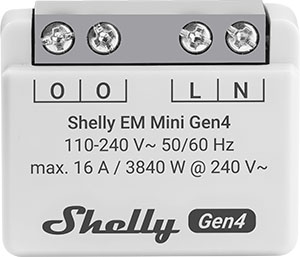

Shelly EM Mini Gen4

Идентификация устройства

Название устройства: Shelly EM Mini Gen4
Модель устройства: S4EM-001PXCEU16
SSID устройства: ShellyEMMiniG4-XXXXXXXX
Идентификатор модели BLE: 0x1033

Краткое описание

Shelly EM Mini Gen4 — это малогабаритный счетчик электроэнергии. Благодаря гибкости прошивки, доступной в gen3, а также некоторым устройствам Shelly типа EM, он предоставляет профессиональным интеграторам дополнительные возможности для решений для конечных пользователей. Он может работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации по протоколам MQTT, HTTP и WebSocket. Все входящие соединения поддерживают TLS. Устройство представляет собой улучшенную версию Shelly PM Mini Gen3 с более продвинутым процессором и поддержкой Zigbee. Shelly EM Mini Gen4 может быть доступен, настроен и контролирован удаленно пользователем, а также может взаимодействовать с системами автоматизации, если они находятся в одной сетевой инфраструктуре. Устройство имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров. Устройство оснащено многопротокольным беспроводным микроконтроллером, обеспечивающим связь Zigbee и Bluetooth, гарантируя безопасное соединение. Это устройство совместимо с Matter.

Основные характеристики

Измеритель мощности: Разработан как компактный измеритель мощности, позволяющий контролировать энергопотребление подключенных устройств.

Расширенная гибкость прошивки: Наследует гибкость прошивки Gen4, предоставляя профессиональным интеграторам дополнительные возможности для решений для конечных пользователей.

* Компактный размер: EM Mini Gen4 можно подключить в очень маленьких пространствах, недоступных для других устройств.

Улучшенный процессор: Обновлен с помощью улучшенного процессора и подключения Zigbee для повышения производительности.

Подключение Zigbee: Zigbee доступен для включения, что может быть полезно в процессе настройки.

Удаленный доступ: Пользователь может удаленно получать доступ, настраивать и контролировать устройство, а также взаимодействовать с системой автоматизации в рамках той же сетевой инфраструктуры.

Встроенный веб-интерфейс: Имеет встроенный веб-интерфейс для мониторинга, управления и настройки параметров.

Шлюз BLE: Мост между вашими устройствами Shelly BLU и более широкой экосистемой Shelly. Он принимает сигналы Bluetooth и отправляет их в облако или локально на другое устройство, не поддерживающее Bluetooth.

Расширитель диапазона Zigbee для устройств IoT: Расширитель Zigbee используется для расширения зоны действия вашей сети Zigbee путем приема сигнала Zigbee, усиления его мощности и последующей передачи усиленного сигнала на более широкую территорию.

Расширитель диапазона Wi-Fi для устройств IoT: Расширитель Wi-Fi используется для расширения зоны действия вашей сети Wi-Fi путем приема текущего сигнала Wi-Fi, усиления его мощности и последующей передачи усиленного сигнала на более широкую территорию.

Скриптинг: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
Широкий спектр интеграций: Устройство может быть интегрировано с домашними системами сторонних производителей, документированным HTTP API, MQTT(s), веб-хуками по HTTP и HTTPS, UDP.

Примеры использования

Мониторинг энергопотребления: Основная цель — мониторинг энергопотребления подключенных устройств в режиме реального времени. Эта информация может быть ценной для понимания закономерностей энергопотребления и принятия обоснованных решений по снижению потребления.

Оптимизация энергоэффективности: Выявление энергоемких приборов и оптимизация их использования для повышения общей энергоэффективности в вашем доме или на рабочем месте.

Проверка состояния приборов: Отслеживание энергопотребления отдельных приборов для оценки их состояния и производительности с течением времени. Внезапные скачки или изменения в потреблении электроэнергии могут указывать на проблемы с прибором.

Управление затратами: Зная потребление электроэнергии, вы можете оценить стоимость работы конкретных устройств и более эффективно управлять своими расходами на электроэнергию.

Компактная модернизация: Интегрируйте устройство в стандартные электрические коробки, за розетками, выключателями света или в других местах с ограниченным пространством.

Удаленный мониторинг: Как и Shelly PM Mini Gen3, EM Mini Gen4 также поддерживает удаленный доступ. Это позволяет вам контролировать потребление электроэнергии, даже когда вы находитесь вне дома. Устройство имеет сходства с Shelly EM Gen3

Упрощенная внутренняя схема

Электрические интерфейсы устройства

Входы

2 линейных входа на винтовых клеммах: 1 L и 1 N

Выходы

2 выхода цепи нагрузки (внутри мостовые): 2 O

Возможности подключения

Wi-Fi
Bluetooth
Zigbee

Поддерживаемые типы нагрузки

Резистивная (лампы накаливания, нагревательные приборы)
Емкостная (драйверы светодиодов, конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)
Индуктивная (трансформаторы, вентиляторы, холодильники, кондиционеры)

Пользовательский интерфейс

Входы

Кнопка управления ( One )
- Нажатие и удерживание 5 секунд — включение точки доступа (AP) и Bluetooth
- Нажатие и удерживание 10 секунд — сброс устройства до заводских настроек
- Нажатие 5 раз — переключение устройства из профиля Matter (по умолчанию) в профиль Zigbee
- После переключения устройство переходит в режим включения Zigbee на 3 минуты
- Добавьте устройство, следуя инструкциям вашей Zigbee-системы домашней автоматизации
- Нажатие 3 раза — повторный запуск режима включения Zigbee на 3 минуты

---

Выходы

Светодиодная (одноцветная) индикация

Состояния светодиода

AP включён, Wi-Fi выключен — 1 сек ВКЛ / 1 сек ВЫКЛ
Wi-Fi включён, но не подключён к сети — 1 сек ВКЛ / 3 сек ВЫКЛ
Подключен к сети Wi-Fi — постоянно ВКЛ
Облако Shelly включено, но не подключено — 1 сек ВКЛ / 5 сек ВЫКЛ
Подключен к облаку Shelly — постоянно ВКЛ
OTA (обновление прошивки) — 0.5 сек ВКЛ / 0.5 сек ВЫКЛ
Кнопка удерживается 5 секунд — 0.5 сек ВКЛ / 0.5 сек ВЫКЛ
Кнопка удерживается 10 секунд — 0.25 сек ВКЛ / 0.25 сек ВЫКЛ

Приведённый выше список начинается с начального состояния устройства и самого низкого приоритета. Каждое последующее состояние отменяет предыдущее.

Технические характеристики

Тип	Значение
Физические характеристики	-
Размеры (ВхШхГ)	29х34х16 мм / 1,34х1,11х0,63 дюйма
Вес	13 г / 0,46 унции
Максимальный крутящий момент винтовых клемм	0,4 Нм / 3,5 фунта
Сечение проводника	0,5–4 мм² / 20–11 AWG (одножильные, многожильные и наконечники типа «шнурок»)
Длина зачищенного проводника	6–7 мм / 0,24–0,28 дюйма
Монтаж	Настенная консоль
Материал корпуса	Пластик
Цвет корпуса	Белый
Цвет клемм	Серый (мышиный серый)
Экологические характеристики	-
Рабочая температура окружающей среды	от -20 °C до 40 °C / от -5 °F до 105 °F
Влажность	от 30 % до 70 % относительной влажности
Максимальная высота	2000 м / 6562 фута
Электрические характеристики	-
Источник питания	110-240 В~
Потребляемая мощность	< 1 Вт
Внешняя защита	Характеристика срабатывания B или C, максимальный номинальный ток 16 А, минимальный отключающий ток 6 кА, класс ограничения энергии 3
Датчики и измерительные приборы	-
Вольтметр (переменный ток)	110-240 В~ 50/60 Гц
Точность вольтметра	±1%
Амперметр (переменный ток)	0 - 16 А
Точность амперметра	±1%
Измерители мощности и энергии	Активная мощность Активная энергия
Хранение данных измерений	Не менее 10 дней с разрешением данных 1 минута
Экспорт данных	CSV для записанных значений PQ Экспорт в формате JSON через RPC
Номинальные параметры выходных цепей	-
Измерение мощности	Да
Макс. напряжение измерения	240 В~
Макс. ток измерения	16 А
Макс. мощность измерения	3840 Вт
Радио	-
Wi-Fi	802.11 b/g/n/ax
Диапазон радиочастот Wi-Fi	2412–2472 МГц
Макс. мощность радиочастот Wi-Fi	< 20 дБм
Дальность действия Wi-Fi	До 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (зависит от местных условий)
Bluetooth	5.0
Диапазон радиочастот Bluetooth	2402–2480 МГц
Макс. мощность радиочастот Bluetooth	< 4 дБм
Дальность действия Bluetooth	До 10 м / 33 футов в помещении и 30 м / 100 футов на открытом воздухе (зависит от местных условий)
Zigbee	802.15.4
Диапазон радиочастот Zigbee	2400–2483,5 МГц
Макс. мощность радиочастот Zigbee	< 20 дБм
Дальность действия Zigbee	До 100 м / 328 футов в помещении и 300 метров / 984 фута на открытом воздухе (зависит от местных условий)
Микроконтроллер	-
Процессор	ESP-Shelly-C68F
Флэш-память	8 МБ
Возможности прошивки	-
Расписания	20
Веб-хуки (действия по URL)	20 с 5 URL на каждый хук
Скриптинг	Да
MQTT	Да
UDP	Да
Расширенные расписания	Да
KVS (ключ-значение)	Да

Легенда

Клеммы		Провода
O	Выходные клеммы цепи нагрузки (внутренне закорочены)	L	Провод под напряжением (110-240 В)
L	Клемма под напряжением (110-240 В)	N	Провод нейтрали
N	Клемма нейтрали
